多单元组合式三层仓储置物货架结构

　　这款组合式三层置物架的设计，最初是针对车间零散工装、电子元器件周转箱、待检零部件的定点存放需求做的结构方案，在做三维建模的时候，首先考虑的是现场安装的便捷性，没有采用整体焊接的结构，而是用型材做立柱、横梁的分段拼接，单段架体的长度控制在单人可搬运的范围内，不需要借助大型吊装设备就能完成组装，适配车间内零散区域的空间利用需求，比如生产线边的空位、维修工位旁的工具存放区、仓储区边角的零散储物空间都可以放置。

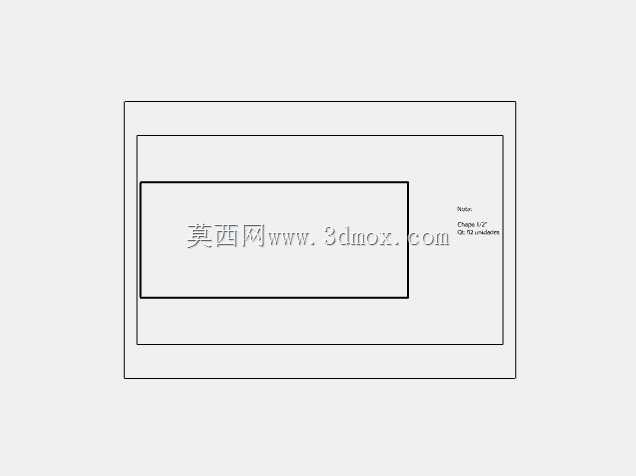

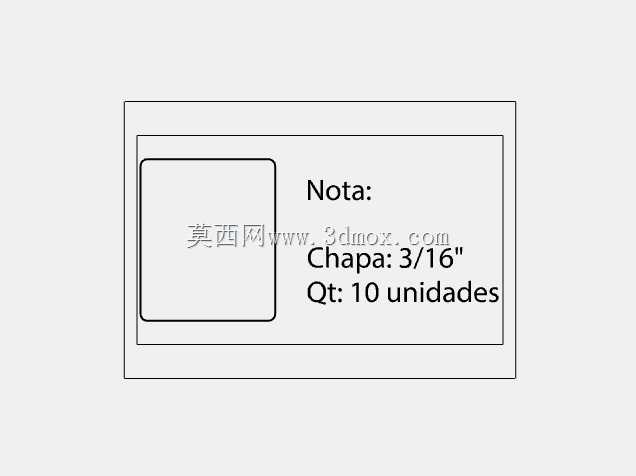

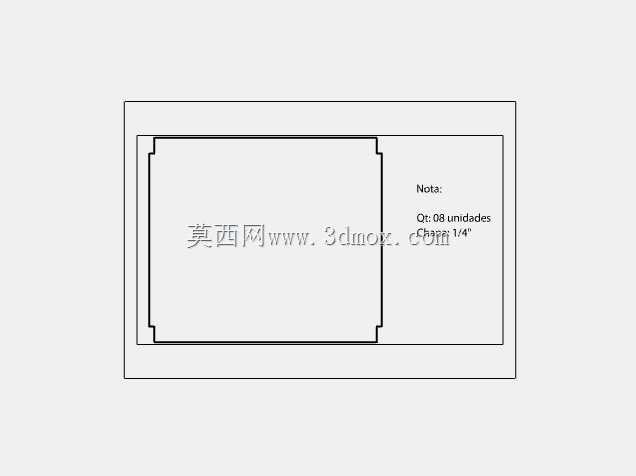

　　从功能特性来看，三层置物层板的设计是经过载荷核算的，每层的承载能力适配常规车间小件物料的存放重量，层板采用平整的板式结构，不会出现网格层板容易卡滞小零件、掉落细小螺丝垫片的问题，层板边缘做了轻微的上翻限位，避免放置在层板上的周转箱、工具盒因为人员碰撞出现滑落的情况。架体的立柱底部设计了可调式的支撑脚，不需要打膨胀螺栓固定在地面上，通过调整支撑脚的高度，就能适配车间地面不平整的情况，保证整个架体放置平稳，不会出现晃动，后期如果需要调整存放位置，只需要抬起架体就可以移位，不会对地面造成破坏，适合经常需要调整工位布局的生产车间使用。

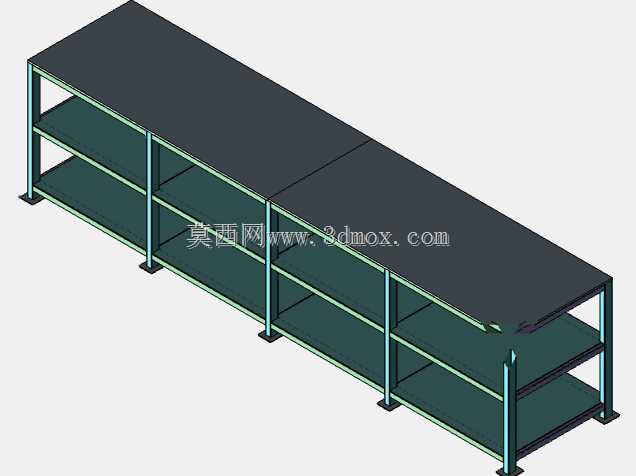

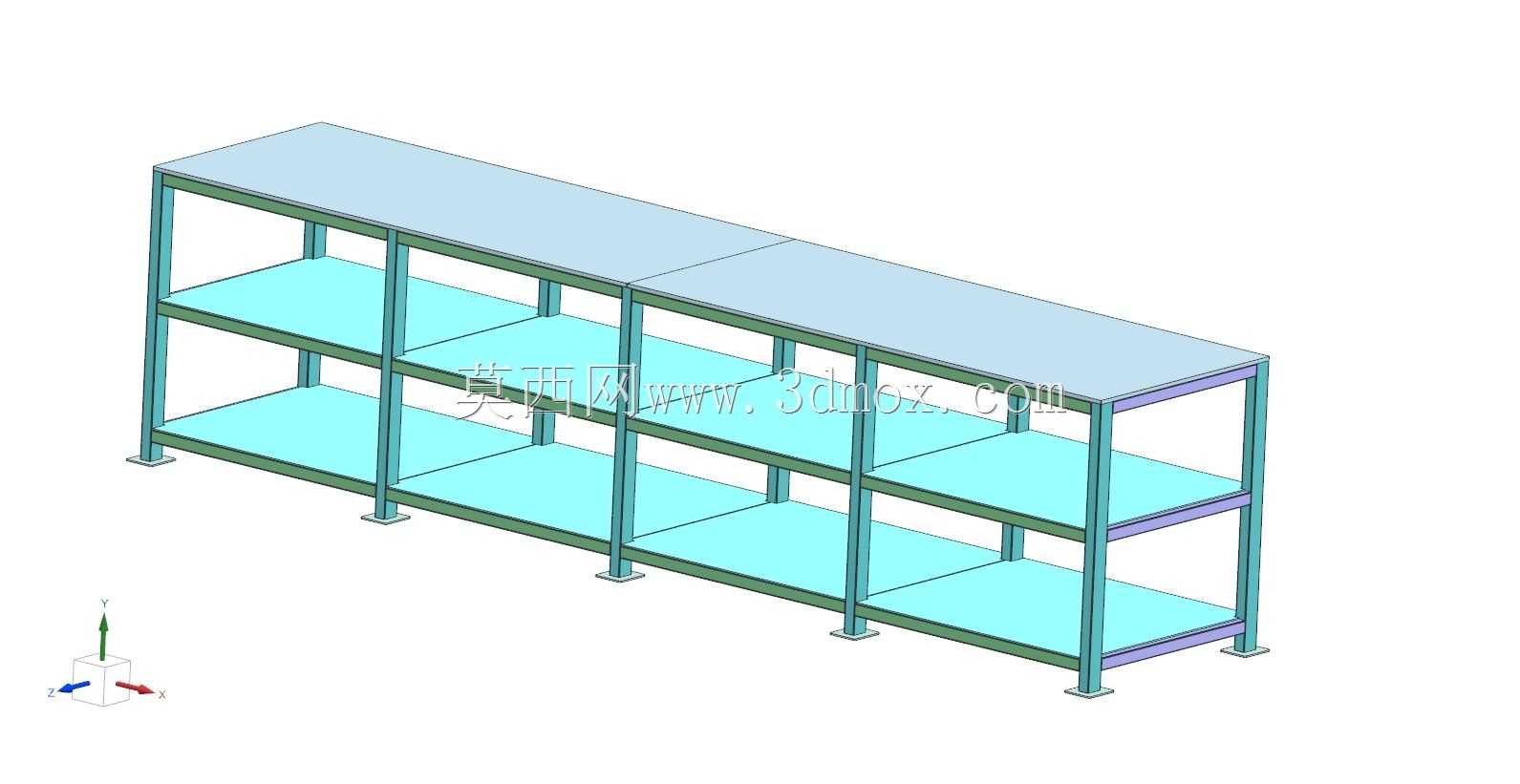

　　设计思路上，采用了多单元拼接的扩展逻辑，单组架体的宽度、深度、层间距都做了统一的模数设计，用户可以根据实际可用的空间长度，选择拼接2组、3组甚至更多的单元，就像图中展示的双单元拼接结构，不需要额外的连接配件，相邻单元的立柱可以共用连接位，拼接后整体的结构刚性比单独放置两个单组架体更好，不会出现相邻架体高低错位、缝隙过大的问题。层间距的设计也预留了调整空间，立柱上预留了等间距的安装孔位，可以根据存放物品的高度调整每层的安装位置，比如需要放置较高的工装夹具时，可以拆掉中间一层的层板，或者调整层板的安装高度，满足不同尺寸物品的存放需求，不需要重新加工架体结构。

　　从安装边界和外形尺寸来看，单组架体的深度控制在600mm以内，这个尺寸刚好适配常规的塑料周转箱的放置深度，不会因为架体过深导致里面存放的物品难以取用，也不会因为过浅导致周转箱突出架体容易掉落；架体的总高度控制在1.8m以内，这个高度符合人体工程学的取物高度，普通身高的操作人员不需要借助登高梯就可以拿到最上层的物品，避免登高取物的安全隐患，同时也不会因为架体过高遮挡车间的照明光线、影响消防通道的视线。架体的整体宽度在双单元拼接后控制在3m左右，这个长度不会因为过长导致架体中部出现挠度变形，同时也能充分利用墙面的空余空间，不会占用过多的通道面积，架体放置后预留的通道宽度仍然可以满足手动液压叉车、物料周转车的通行需求。

　　在实际应用场景中，这款货架除了生产车间的线边存放，还可以用在维修车间的工具分类存放、仓储区域的小零件分类存储、实验室的器材置物、甚至办公区域的文件物料存放，因为整体结构没有尖锐的外凸棱角，所有的型材端部都做了封边处理，人员经过的时候不会被磕碰划伤。架体的表面采用喷塑处理，耐油污、耐轻微的腐蚀，在机加工车间的油污环境下也可以长期使用，只需要用抹布擦拭就可以清理表面的污渍，维护成本很低。建模的时候特意做了结构的简化，所有的连接部位都采用标准的紧固件，不需要特殊的定制配件，后期如果有部件损坏，只需要更换对应的标准型材或者紧固件就可以完成维修，不需要整体更换架体，降低了长期使用的成本。另外在结构的刚性校核上，对立柱的壁厚、横梁的截面尺寸都做了受力仿真，保证在额定承载的情况下，横梁的下挠量控制在标准允许的范围内，长期使用不会出现层板变形、立柱弯曲的问题，架体的整体稳定性满足车间日常使用的安全要求，即使受到轻微的侧向碰撞，也不会出现倾翻的情况。
