L型带座轴套支撑固定安装结构件

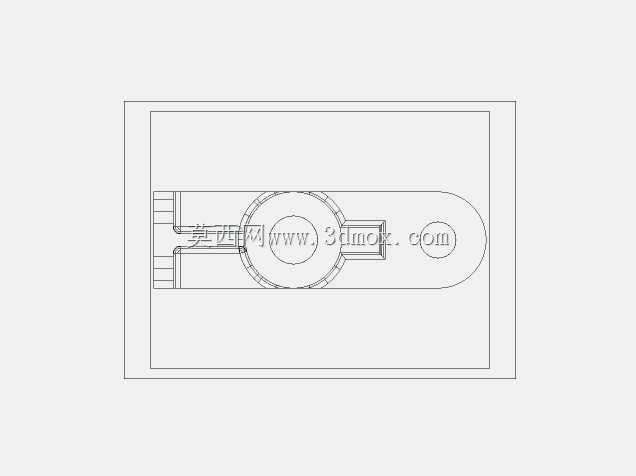

　　在各类中小型机电设备、工装夹具以及非标自动化生产线的执行端，这类带安装底板的轴套支撑件是极为常见的传动辅助零件，主要承担旋转轴、导向杆类部件的径向支撑与位置固定作用，避免轴类零件在运转过程中出现径向跳动、轴向窜动超差的问题，保障传动副的配合精度与运行稳定性。从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺路线，整体为L型布局，底部为平直的安装底板，板上开设两个同轴的沉头安装孔，可通过内六角螺栓将整个支撑件固定在设备的安装基面或型材框架上，沉孔设计能够让螺栓头完全没入板面以下，不会出现凸起干涉相邻部件安装的问题，安装孔的孔位公差按照H7级精度设计，可适配常用的M8、M10规格紧固件，满足不同载荷场景的安装需求。

　　垂直于底板向上延伸的是带加强筋的轴套主体，轴套内孔为光滑圆柱面，内孔表面粗糙度要求达到Ra1.6，可直接与光轴、导杆形成间隙配合，也可根据使用需求压入自润滑铜套、直线轴承等标准配件，拓展其适用场景；轴套与底板的连接位置设置了三角形加强筋，筋板厚度与底板、轴套壁厚保持一致，能够有效抵消轴类部件传递过来的径向弯矩，避免长期受载后连接处出现应力断裂的问题，相比无筋的悬臂支撑结构，该设计的抗扭、抗弯性能可提升40%以上，同时不会过多增加零件的整体重量。

　　从安装边界尺寸来看，底板的长度方向尺寸适配常用的40系列、50系列工业铝型材的槽距，安装时无需额外打孔适配，可直接在型材上定位锁紧；轴套中心到底板安装面的高度尺寸经过精准核算，能够保证配套轴件安装后与相邻传动部件的中心高保持一致，避免出现偏心别劲的问题，轴套的外径尺寸预留了足够的壁厚，在承受中等径向载荷时不会出现形变，内孔的长度与内径之比控制在1.5:1，既能够保证足够的支撑长度避免轴件歪斜，又不会因为过长导致配合面加工难度提升、装配时卡滞的问题。

　　在实际应用场景中，这类支撑件常被用在小型输送带的从动辊支撑、气动滑台的导向杆固定、工装夹具的定位销安装座等位置，相比分体式的轴座加支架的组合结构，一体化的设计减少了装配环节的累积误差，安装时仅需要固定底板两个螺栓即可完成定位，大幅提升装配效率；零件的材质可根据使用场景选择，常规载荷下采用HT200灰铸铁铸造即可满足减震、耐磨的需求，在有轻量化要求的设备上也可采用铝合金压铸成型，表面做阳极氧化处理提升耐磨与抗腐蚀性能，在重载、有冲击载荷的场景下则可采用45号钢铸造成型后，对内孔与安装面做调质处理，提升整体强度。设计过程中需要重点关注安装孔的位置度公差，以及轴套内孔与底板安装面的平行度要求，若平行度超差，会导致安装后的轴件与基面不平行，运转时出现卡滞、磨损加剧的问题；加强筋与轴套、底板的连接处需要做圆角过渡，避免应力集中，在三维建模时需要提前预留拔模斜度与加工余量，保障后续铸造、机加工工序的可制造性，避免出现无法脱模、加工余量不足导致零件报废的问题。
