星型拨盘间歇传动结构件设计

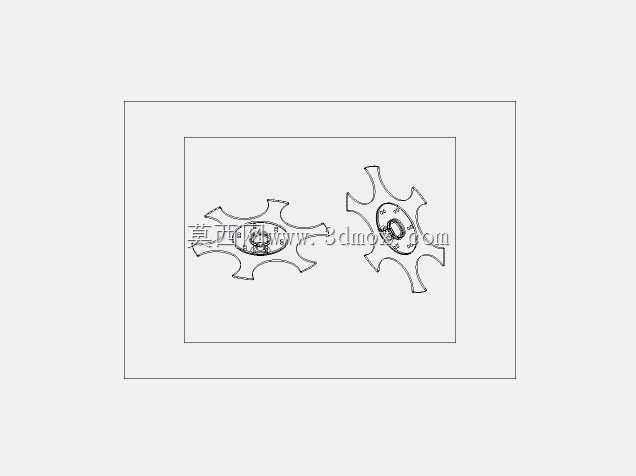

　　这类星型拨盘构件常见于间歇送料机构中，在轻工包装、电子元件分选、小型工件转位输送的工位上，承担着精准分度、间歇拨动载具移动的核心作用。实际产线运行时，拨盘每转动固定角度，就会通过外缘的齿形槽口卡合配套的销轮或者载具定位凸台，将连续的旋转输入转化为步进式的间歇输出，让下游工位有足够时间完成装配、检测、打标等工序动作，避免连续运转带来的工位动作干涉问题。从结构设计逻辑来看，该构件采用对称六齿外轮廓布局，每一个齿的廓形都经过运动学校核，齿侧的过渡圆弧做了等半径修形，目的是减少拨合瞬间的刚性冲击，降低接触应力集中，避免长期运行后齿面出现点蚀、崩边的失效问题。

　　盘面中心区域预留了阶梯轴安装孔，孔位周边均匀分布的小直径沉孔是用来安装紧定螺钉或者定位销的，装配时可以将拨盘牢牢锁定在驱动轴上，传递额定扭矩时不会出现周向打滑、轴向窜动的问题。其中一侧的拨盘盘面做了平整化设计，适合安装在需要平面贴合的轴端定位面上，另一侧的拨盘中心带有凸起的轴套结构，能够增加与驱动轴的配合接触长度，提升悬臂安装状态下的结构刚性，减少高速分度时的盘面径向跳动。在安装边界的考量上，这类拨盘的外圆回转直径需要和配套机构的中心距严格匹配，齿槽的开口宽度要适配被拨动件的定位销直径，预留0.1到0.2毫米的滑动配合间隙，既保证卡合时没有明显旷量，又能避免过盈配合导致的卡滞、磨损加剧问题。

　　盘面的厚度设计需要结合传递扭矩的大小核算，太薄的盘面在高频拨合冲击下容易出现翘曲变形，太厚则会增加不必要的转动惯量，加大驱动电机的负载，实际设计时通常会根据工位节拍、被驱动部件的总质量做有限元校核，在保证结构强度的前提下尽可能做轻量化挖空处理，不过该款构件因为应用在小型轻载工位上，盘面没有做额外的减重槽，整体加工工艺性更好，采用普通板材线切割后再做表面去毛刺处理即可完成毛坯加工，后续只需要对安装孔做铰孔精加工，保证孔位的同轴度和端面垂直度就能满足装配要求。实际投产使用时，这类拨盘通常会搭配耐磨衬套安装在固定轴系上，齿面会定期涂抹润滑脂降低摩擦系数，在每分钟60到120次的分度节拍下，能够稳定运行上万小时不需要更换核心构件。

　　设计这类零件的时候，还要重点考虑齿形的切入切出角度，保证拨盘在进入和脱离卡合状态时的运动曲线平滑，减少从动件的加速度突变，从根源上降低机构运行的振动和噪音，很多新手设计师容易忽略齿根处的应力释放圆角，导致零件在交变冲击载荷下从齿根位置萌生裂纹，最终出现断齿故障，该结构在每一个齿根位置都做了R2以上的圆角过渡，有效分散了齿根处的集中应力，提升了零件的疲劳寿命。另外两个配对使用的拨盘在装配时需要严格校准相位角，保证两个拨盘的齿位错开固定角度，就能实现双工位交替送料的动作，大幅提升单台设备的生产效率，这种结构相比槽轮机构，加工难度更低，调整维护更方便，在中小型自动化设备上的应用普及率非常高。
