电源变压器用偏心连接固定支架结构

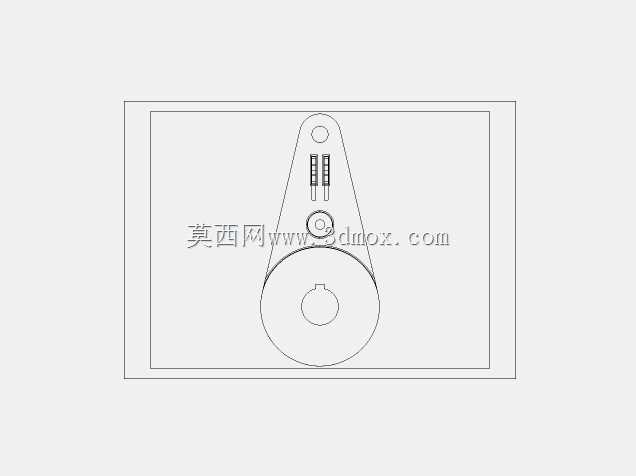

　　在中小功率工频电源变压器的内部装配场景中，这类偏心结构的连接支架是绕组与外部安装基座之间的核心受力传导零件，日常多应用于桌面式工业控制电源、小型机床配套供电模块、低压配电终端的隔离变压器组件内，承担着固定绕组端部、定位引线出线位置、抵消变压器运行时硅钢片叠片产生的微幅振动的作用，避免长期振动导致绕组绝缘层磨损、引线焊点松脱的故障。从结构设计逻辑来看，该零件采用一体化冲压成型的扁平式布局，主体由大直径圆形安装盘与斜向延伸的长臂构成，圆形安装盘中心开设的通孔用于适配变压器铁芯端部的定位柱，安装时可通过平垫与卡簧实现轴向限位，盘体与长臂衔接处做了平滑的圆弧过渡，避免应力集中导致的装配断裂问题；长臂末端开设的小孔用于和设备壳体的安装柱对位锁附，长臂中段设置的凸起卡扣结构，用于卡接变压器的次级引线护套，规整内部走线的同时，避免引线与铁芯叠片边缘直接接触割破绝缘层。

　　从安装边界维度考量，该零件的整体厚度控制在2.5mm，适配常规EI型48、EI型57规格铁芯的端部安装空间，圆形安装盘的外径与铁芯端封板的直径匹配，不会超出铁芯外圆轮廓造成装配干涉；斜向长臂的延伸角度经过反复校核，安装后长臂末端的安装孔恰好对齐设备壳体预设的安装柱位置，不需要额外调整安装角度，可直接通过自攻螺丝完成锁附，单零件装配耗时不超过15秒，适配流水线批量装配的作业节奏。

　　在功能特性层面，零件采用冷轧钢板冲压成型后做镀锌钝化处理，表面无毛刺飞边，绝缘阻抗满足低压电器的安规要求，圆形安装盘与铁芯端面的接触面积经过优化，既可以保证足够的压紧力固定绕组端部的绝缘端板，又不会因为接触面积过大遮挡铁芯的散热通道，变压器满负载运行时，铁芯产生的热量可以通过支架与安装壳体的接触传导散出一部分，降低绕组的工作温升。设计过程中针对长臂的受力情况做了结构强化，长臂与圆形盘衔接的位置做了局部压筋处理，在不增加板材厚度的前提下提升了长臂的抗弯折强度，即使设备运输过程中出现颠簸振动，长臂也不会出现形变导致安装孔位偏移的问题；中段的卡扣结构采用一体冲压成型的弹性设计，卡入引线护套后可以提供足够的卡紧力，不会因为长期振动出现松脱，同时卡扣的开口尺寸适配常规3mm直径的引线护套，不需要额外定制配套护套，降低整体物料成本。

　　实际装配应用中，该支架可以替代传统的双螺丝固定的L型支架，减少一个锁附螺丝的工位，同时偏心延伸的结构可以避开变压器初级侧的接线端子区域，不会造成接线空间不足的问题，在紧凑型外壳的电源模块设计中，这种结构可以有效压缩内部安装空间，让电源模块的整体体积缩小约8%，适配更多小体积安装场景的需求。针对不同功率等级的变压器，该支架的结构可以做等比例缩放，核心的偏心布局、卡扣定位、双孔安装的设计逻辑可以直接复用，不需要重新做受力校核，大幅缩短同系列产品的结构开发周期。
