电源变压器铰接式支撑固定基座结构

　　在中小功率电源变压器的配套结构设计中，这类带铰接端的支撑固定基座，是连接变压器本体与设备安装机架的核心承载零件，多数应用在需要小幅角度调整安装位的工频电源变压器、小型控制变压器配套场景里，比如机床电控柜内的变压器安装、工业自动化控制箱的变压单元固定、小型输配电配套调压变压器的机架连接位，都能见到这类结构的身影。

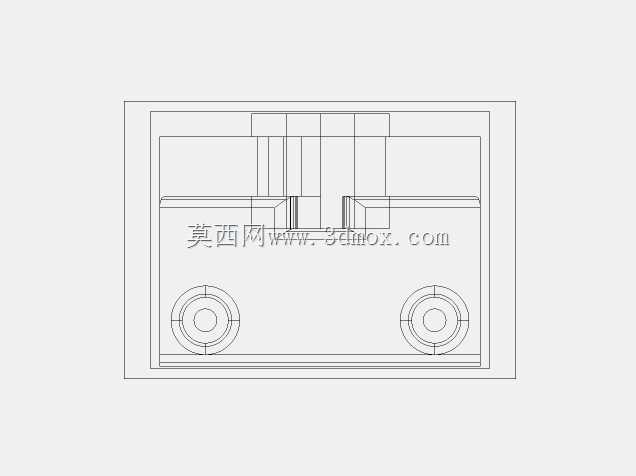

　　从实际功能来看，这个基座承担两个核心作用：一是承载变压器本体的静载荷与设备运行过程中的振动载荷，底部的两个安装沉孔是用来穿设固定螺栓，将整个基座锁紧在设备的安装面板或者机架横梁上，沉孔的设计可以让螺栓头完全没入基座平面以下，不会在基座底部形成凸起，保证安装面完全贴合，避免出现安装倾斜导致的受力不均；二是上方的铰接筒结构，是用来穿设铰接销轴，连接变压器的安装挂耳，让变压器可以绕销轴做小角度的偏转调整，这个设计主要是为了适配不同设备内部的走线空间，当设备内部线缆排布紧凑、变压器接线端需要调整朝向来避让线缆或者其他电气元件时，不用重新加工安装孔，只需要松开铰接端的锁紧顶丝，转动变压器到合适角度再锁紧即可，大幅提升现场安装的适配性。

　　做这个结构的三维设计时，首先要敲定的是安装边界尺寸：底部安装板的长宽尺寸需要匹配对应功率变压器的安装孔距，通常这类适配100-500VA电源变压器的基座，底板长度控制在60-80mm区间，宽度在40-50mm区间，厚度不小于6mm，才能保证承载时不会出现形变；两个安装沉孔的中心距要严格对应变压器机架的标准安装孔位，沉孔深度要覆盖M4或者M5内六角螺栓的头部高度，避免螺栓突出影响安装平面度。上方的铰接筒部分，内孔直径要匹配标准铰接销轴的尺寸，通常选8mm或者10mm的销轴直径，筒壁厚度不小于4mm，才能承受变压器偏转时的剪切力，铰接筒的中心高度要根据变压器的安装挂耳高度来定，保证安装后变压器底部和基座底板之间留有3-5mm的间隙，避免安装面贴合过紧导致接线端被顶住，也能给变压器底部留出一定的散热空间。

　　结构的加强设计是这个零件的设计重点，从底板到铰接筒之间的三角加强筋，是整个零件的受力核心，筋板的厚度通常和底板厚度保持一致，从铰接筒的外侧壁一直延伸到底板的两个边角位置，形成稳定的三角支撑结构，避免设备运行时的长期振动导致铰接筒和底板的连接位置出现断裂。在建模的时候，要特别注意筋板和底板、铰接筒的连接处做R2-R3的圆角过渡，不能做成直角连接，直角位置在铸造或者注塑加工的时候容易出现应力集中，长期受载会从直角位置产生裂纹，圆角过渡不仅能提升零件的结构强度，也能优化加工时的材料流动性，减少成型缺陷。

　　从实际选型适配的角度来说，这类基座的材质通常选用压铸铝合金或者增强尼龙，压铸铝合金的强度更高，适合承载重量较大的变压器，在有冲击振动的工业设备场景里优先选用；增强尼龙材质的绝缘性能更好，重量更轻，适合对绝缘要求高、载荷较小的民用电气设备场景。设计时还要注意铰接筒的端面要和销轴的轴向保持垂直，端面的粗糙度要控制在Ra3.2以内，保证铰接转动时不会出现卡滞，筒壁上要预留一个M3的顶丝孔，用来锁紧穿入的销轴，避免设备振动时销轴窜动脱落。

　　很多新手在做这类支撑结构建模的时候，容易忽略安装沉孔的同轴度要求，两个沉孔的中心连线要和铰接筒的轴向保持平行，不然安装的时候会出现螺栓孔对位不准，强行锁紧后基座产生内应力，长期使用会出现形变。另外底板的底面要做全平面的平面度要求，平面度公差控制在0.1mm以内，保证安装后和机架面完全贴合，不会出现悬空点，不然设备振动时会产生共振噪音，也会影响固定的牢固度。在实际工程应用里，这类基座不需要做额外的表面处理，压铸铝合金材质做简单的喷砂氧化即可，增强尼龙材质直接成型使用，不需要二次加工，能有效控制配套零件的成本，同时满足长期使用的强度要求。
