标准参数化直齿斜齿轮传动件三维设计

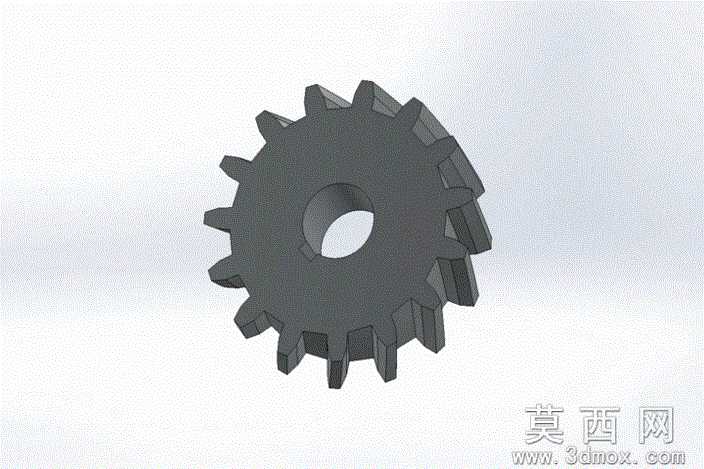

本斜齿轮模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过方程式驱动的草图绘制精准的渐开线齿廓曲线，确保齿形压力角、模数、齿数等核心参数符合通用机械传动的设计标准，齿根过渡曲线采用圆角处理，避免应力集中问题，提升齿轮实际使用中的结构强度。模型整体结构包含轮齿、轮缘、轮毂与中心键槽四个核心部分，中心轴孔与键槽的尺寸按照标准传动配合公差设计，可直接适配对应规格的传动轴，实现周向固定传递扭矩的功能。建模过程中采用阵列特征完成全部轮齿的生成，保证每个轮齿的齿形、齿距完全一致，避免手动建模带来的尺寸误差，轮体部分采用拉伸凸台与切除特征组合完成，轮毂与轮缘之间的过渡区域做了平滑圆角处理，优化应力分布。材质方面预设为常用的45号结构钢材质，渲染时赋予金属哑光质感，还原真实机加工齿轮的表面视觉效果，齿面做了细微的粗糙度纹理处理，模拟实际铣齿加工后的表面状态，模型无多余冗余特征，所有特征均可编辑，使用者可通过修改模数、齿数、螺旋角、齿宽、轴孔直径等核心参数快速生成不同规格的斜齿轮模型，适配不同的传动设计场景。该模型结构完整，几何精度符合机械设计要求，可用于机械传动系统的装配仿真、运动干涉检查、动力学仿真分析，也可作为机械设计教学、传动方案演示的数字化模型使用，轮齿的啮合面经过几何校验，可与配对齿轮实现正确的啮合传动关系，不存在齿形干涉、啮合错位等问题，中心键槽的位置与尺寸符合平键连接的国家标准，能够满足常规机械传动结构的设计参考需求。
