金属板直线运动导向钣金结构件

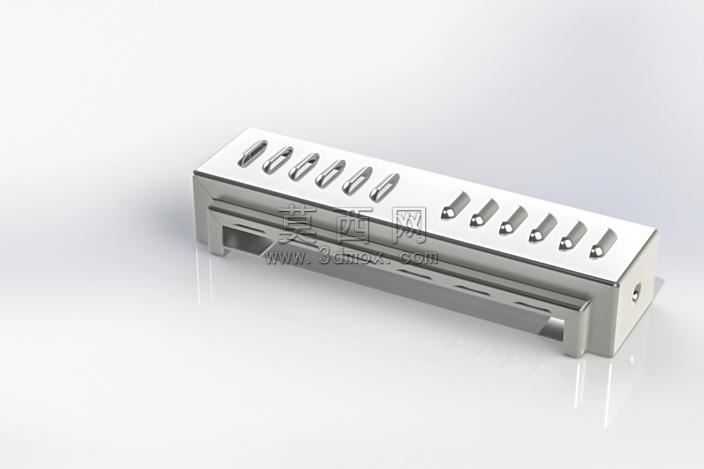

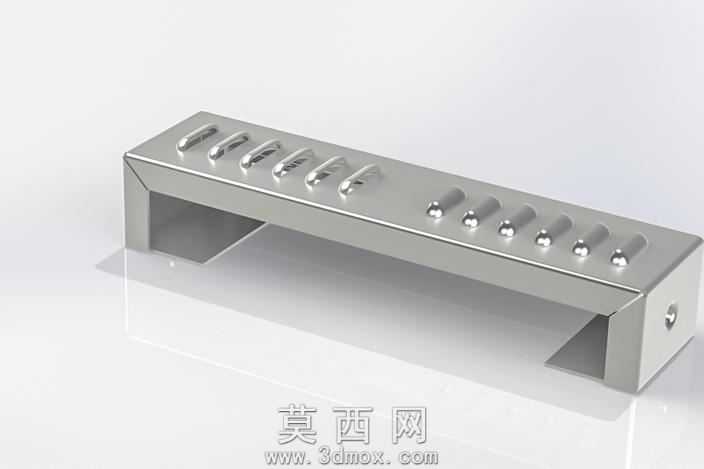

本作品为面向钣金运动教学场景设计的金属板直线运动导向结构件，建模阶段采用SolidWorks完成全参数化三维构建，首先以基准面定位确定构件整体长宽高比例，先绘制主体矩形基座的草图，通过拉伸凸台命令生成基座实体，针对基座上的双排定位凸点，先绘制单侧凸点的排列路径草图，采用线性阵列命令完成整排凸点的均匀排布，再通过镜像命令快速生成另一侧对称的凸点结构，保证两排凸点的间距精度与位置一致性。针对基座下方的滑动导向槽结构，采用拉伸切除命令完成槽体的基础轮廓构建，再对槽体边缘添加等半径圆角特征，消除锐边的同时模拟实际钣金折弯加工的工艺圆角，还原真实钣金构件的加工特征。材质设置阶段，为构件赋予磨砂不锈钢材质，调整材质的反射率、粗糙度参数，模拟金属板材经过拉丝处理后的哑光金属质感，对凸点的顶面单独设置高光金属属性，还原机加工后凸点接触面的光滑金属效果。渲染阶段采用工作室柔光环境，添加底部反光板模拟光滑展示台面的反射效果，调整光源角度突出构件的轮廓层次与金属材质的明暗变化，清晰展现双排凸点的排列规律与下方导向槽的结构细节。设计思路上，该结构件以基础钣金加工工艺为核心逻辑，所有特征均符合钣金折弯、冲压、铣削的常规加工要求，没有超出常规加工能力的特殊结构，双排凸点可作为运动过程中的定位卡位结构，下方的通长导向槽可与配套导轨配合实现金属板的稳定直线往复运动，整体结构简洁规整，特征清晰，既可以作为钣金建模教学的入门练习案例，帮助初学者掌握线性阵列、镜像、拉伸切除等基础建模命令的使用方法，也可以作为小型直线运动工装的基础构件参考，通过调整凸点间距、槽体宽度等参数即可适配不同的运动行程与定位需求，构件上的安装孔位预留了标准紧固件的安装空间，可直接与其他标准件完成装配，具备实际的结构参考价值。
