仿生多足步行探测机器人结构设计

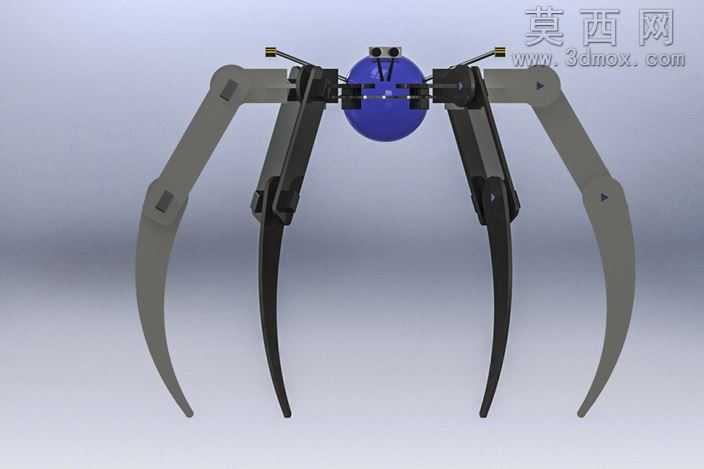

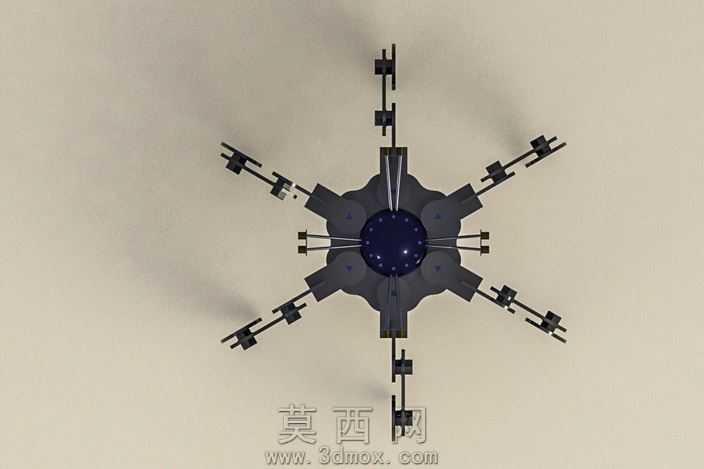

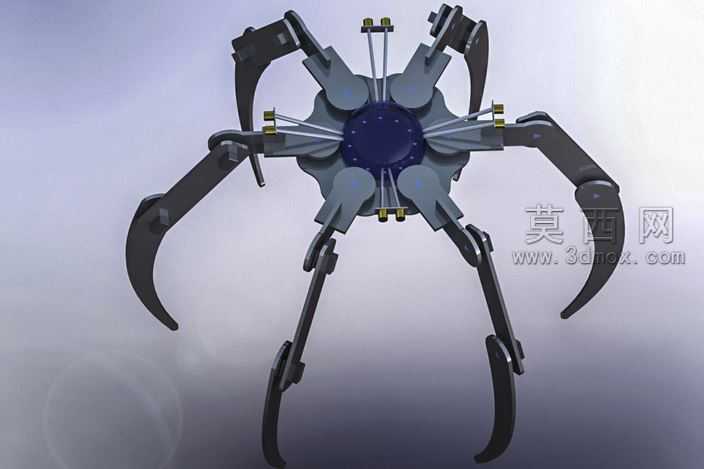

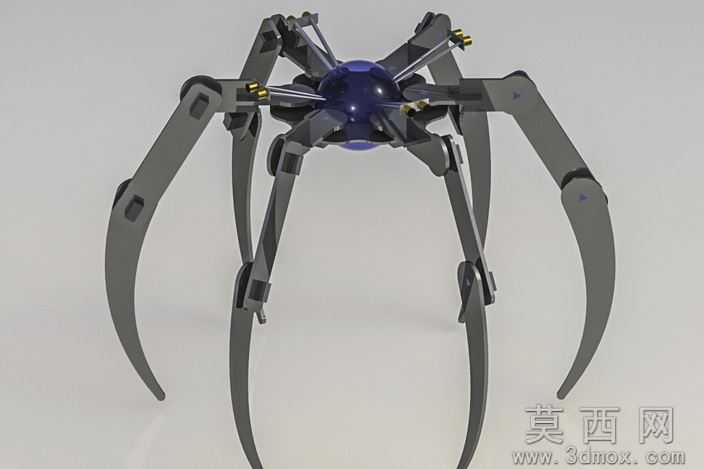

本作品为仿生六足步行机器人三维设计方案，整体采用中心对称式布局，以球形核心舱作为整机结构中枢，六条机械足沿核心舱周向均匀分布，依托三维建模软件完成全参数化零件建模与整机虚拟装配。建模阶段首先完成核心承载舱的曲面造型，对球形舱体表面的足端连接基座做定位基准约束，保证六条足的安装角度、回转中心完全对称，为后续步态规划提供均匀的受力基础。单条机械足采用三段式铰接结构，分别对应根节回转臂、中段支撑臂、末端触地足爪，每段铰接处预留转动副装配间隙，根节与核心舱的连接位置设置驱动安装位，可适配小型舵机或伺服驱动元件，建模过程中对每处铰接轴、连接孔、定位卡槽都做了精确的尺寸约束，避免装配时出现干涉问题。材质渲染阶段，核心舱采用半透深蓝色抛光材质模拟传感舱的透明防护外壳，机械足结构采用哑光深灰色硬质合金材质，铰接处的金属销轴做亮面金属质感处理，末端足爪做弧面收窄设计，既降低触地压强，也能适配不平整的复杂地形。设计思路上参考了蛛形生物的步行运动逻辑，六足布局可在行走时始终保持至少三足支撑的稳定姿态，相比轮式移动结构更适配废墟探测、野外复杂地形巡检等场景，整机零件全部做模块化拆分设计，单条机械足的零件可通用互换，降低后续加工与维护成本。建模过程中同步完成了运动干涉校验，对机械足的最大摆角、抬升高度都做了运动仿真验证，确保各足在运动过程中不会出现碰撞，核心舱内部预留了电控元件、传感模块的安装空间，可直接搭载探测传感器、通讯模块完成功能拓展，整体结构紧凑，受力分布均匀，兼顾了仿生运动特性与机械结构的可靠性。
