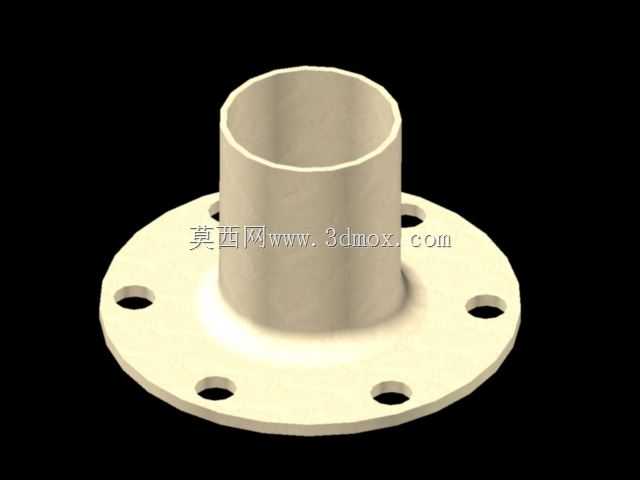

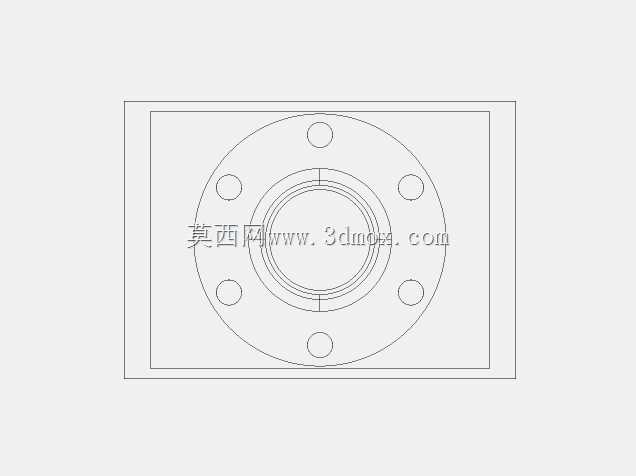

带颈平焊法兰连接管件结构设计

在工业管路系统的设计与搭建环节，这类带颈法兰结构是实现管路刚性连接、保障密封可靠性的核心基础零件，广泛应用于化工流体输送、市政给排水、暖通空调循环、工业设备油路连接等场景中，承担着管路分段对接、设备端口引出、管路转向变径节点的连接功能。从实际工程使用角度看，这类带颈结构相比普通板式平焊法兰，颈部的圆柱段能够有效分散管道运行时传递到法兰盘根部的应力，避免法兰盘在长期受内压、管路振动、温度形变影响时出现焊缝开裂或者盘体变形的问题，尤其适配中低压工况下的金属或者硬质塑料管路连接需求。

设计这类法兰结构时，首先要匹配对接管道的外径参数，颈部的内孔尺寸需要与对接管道的外径保持合理的配合公差，通常采用间隙配合预留焊接或者粘接的操作空间，颈部的高度设计需要满足焊接作业的操作空间要求，避免焊缝距离法兰盘密封面过近导致密封面受热变形。法兰盘上的螺栓孔采用沿圆周均布的设计，孔位的分度圆直径需要严格匹配对应压力等级的法兰标准参数，单个螺栓孔的直径要比配套螺栓的公称直径大1-2mm，抵消安装时的孔位累计误差，降低现场安装的对位难度。法兰盘的密封面为全平面结构，适配非金属软垫片的密封形式，密封面的平面度公差需要控制在合理范围内，避免紧固螺栓后出现局部间隙导致介质渗漏。

从安装边界来看，这类法兰安装时需要在对接管道的端部预留足够的操作空间，方便螺栓穿入与紧固作业，法兰背部与管道连接的焊缝需要做满焊处理，焊接完成后需要对密封面做二次找平处理，消除焊接热变形带来的平面度误差。紧固螺栓时需要采用对角交叉紧固的顺序，保证各个螺栓的预紧力均匀，避免垫片受压不均出现局部泄漏。结构设计阶段做三维建模时，需要重点校验颈部与法兰盘衔接位置的圆角过渡，避免直角结构带来的应力集中问题，螺栓孔的位置需要做阵列特征的全参数化设计，方便后续适配不同压力等级、不同通径规格时快速调整参数，不需要重复绘制基础特征。

实际选型过程中，这类带颈法兰的适用压力范围通常在1.6MPa及以下的工况，过高压力工况下需要选用对焊法兰结构，而这类平焊带颈结构兼顾了安装便捷性与结构强度，在民用建筑管路、普通工业循环水系统、低压压缩空气管路中应用占比很高。建模过程中需要注意法兰盘的厚度参数要匹配对应的螺栓预紧力要求，厚度过薄会导致紧固时盘体翘曲，厚度过大则会增加不必要的材料成本与零件重量。颈部的壁厚通常与对接管道的壁厚保持一致，避免管路通径出现突变，减少介质流经连接位置时的阻力损失，同时也能避免壁厚差带来的焊接应力集中问题。

在管路系统的运维环节，这类法兰结构的拆卸便利性也优于直接焊接的管路连接方式，当管路需要检修、更换局部管段或者设备部件时，只需要拆卸连接螺栓即可完成分离，不需要切割管路，能够大幅降低运维的时间成本与材料损耗。设计时还需要考虑法兰的材质适配性，根据输送介质的腐蚀特性、工作温度范围选择对应的材质，比如普通输水场景可以选用硬质PVC或者普通碳钢材质，腐蚀介质场景则需要选用不锈钢或者衬塑结构，三维建模时可以通过配置材质参数的方式快速切换不同材质的设计方案，为后续的工程算量、应力仿真提供准确的模型基础。
