C型螺旋夹紧工装结构设计

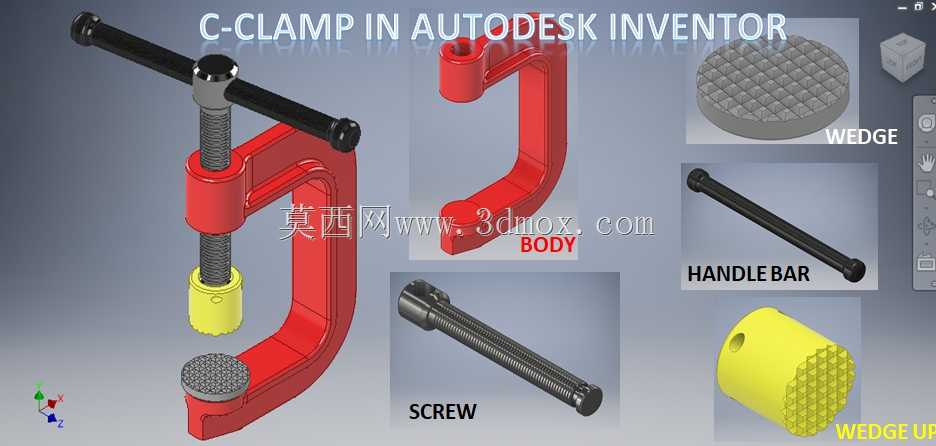

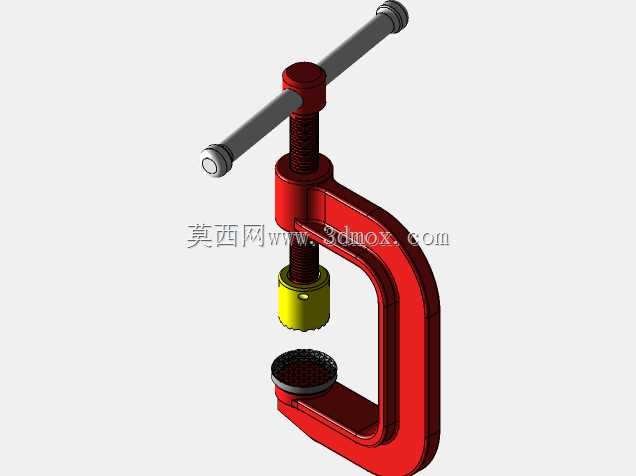

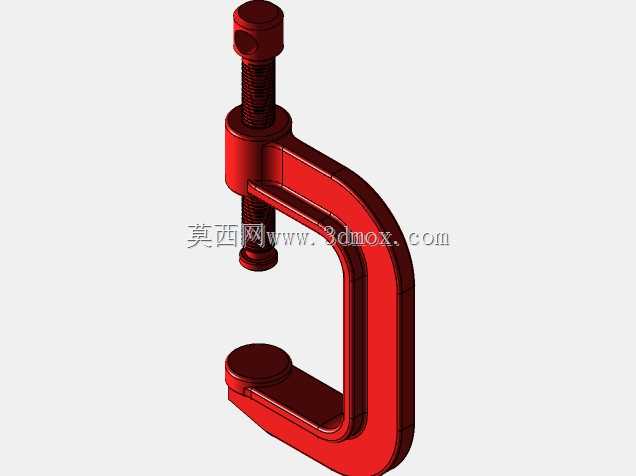

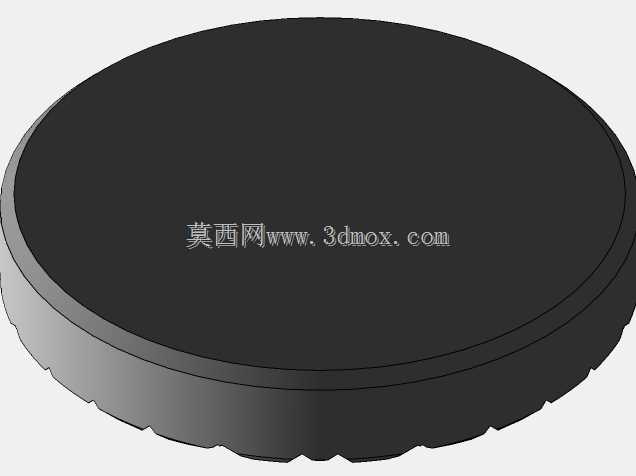

　　这款C型螺旋夹紧结构是机械加工、装配维修场景中极为常用的手动夹持工装，整体采用经典的开式C形架体结构，架体作为核心承载部件，采用弧形过渡的一体式刚性结构设计，能够在夹持作业时将螺杆施加的压紧力均匀分散到架体整体，避免局部应力集中导致的架体变形或断裂，架体开口尺寸覆盖常规小件加工、工件粘接固定、小型零部件装配对位的常用夹持范围，开口深度可满足多数厚度在100mm以内的工件夹持需求，架体底部设置带防滑齿纹的固定压头，与顶部活动压头形成上下对压的夹持工作面，齿纹结构可增大与工件接触面的摩擦力，防止夹持过程中工件出现滑移错位。

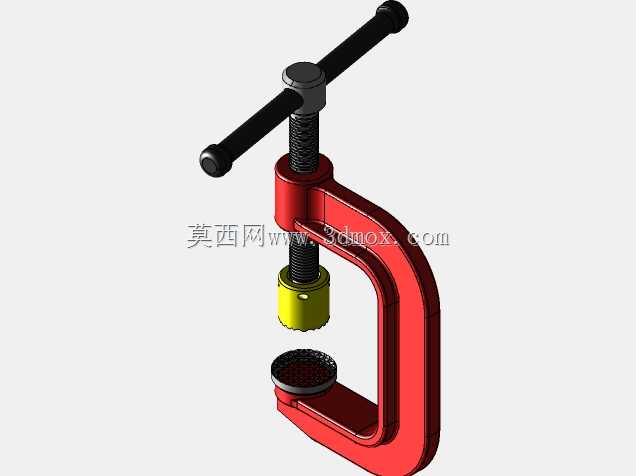

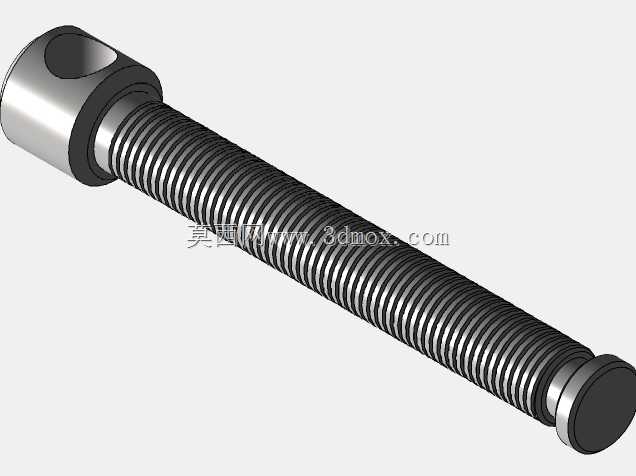

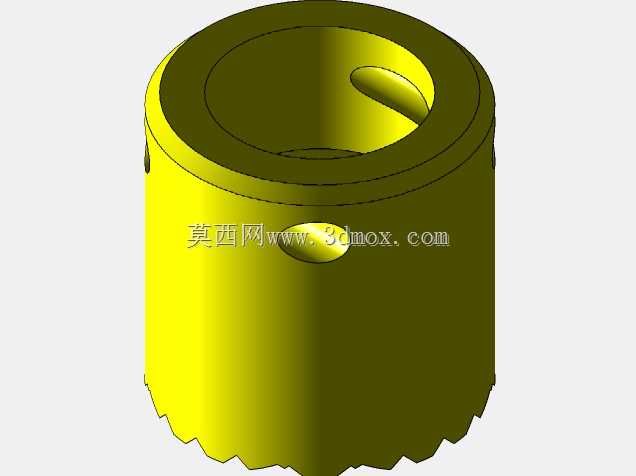

　　顶部的螺旋传动副是整个夹紧结构的施力核心，采用梯形传动螺纹设计，相比普通三角螺纹具备更好的传力性能与自锁性能，转动螺杆顶端的横向加力杆时，螺杆可沿架体顶部的螺纹孔做轴向进给，推动下端的活动压头向固定压头方向移动，活动压头与螺杆端部采用活动铰接结构，可在夹持表面存在微小倾斜时自动适配贴合，避免压头与工件点接触造成的工件压痕或夹持力不足问题，活动压头下端同样设置防滑结构，针对不同材质的工件可更换橡胶垫、铜垫等不同材质的压头附件，防止夹伤软质工件表面。

　　横向加力杆采用穿杆式设计，穿设在螺杆顶端的通孔内，可根据所需夹紧力的大小调整加力杆的伸出长度，需要较大夹紧力时可将加力杆向两侧拉出，增大力臂长度，无需额外加接套管即可获得足够的夹紧力矩，闲置时可将加力杆推至与螺杆轴线重合位置，减少整体占用空间，方便工具箱收纳。在实际应用场景中，这类C型夹紧工装可用于钳工划线时的工件固定、钣金件粘接时的压合定位、小型零部件焊接时的对位夹持、木工小件拼接时的临时固定，也可在设备维修时用于零部件的临时压紧固定，相比台虎钳这类固定式夹持工具，它不受安装位置限制，可直接在工件作业现场完成夹持操作，整体重量控制在单手可持的范围，携带与操作都十分便捷。

　　设计过程中重点校核了架体在最大夹紧力下的弯曲强度，架体的弧形过渡段采用大圆角设计，避免直角过渡带来的应力集中问题，螺杆的螺纹长度预留了足够的行程余量，既可以夹持薄片状工件，也可以满足一定厚度叠层工件的夹持需求，架体表面采用喷塑处理，具备基础的防锈与耐磨性能，可适应车间多油污、多粉尘的作业环境，活动压头与螺杆的铰接位置设置防尘结构，避免加工碎屑进入铰接缝隙导致压头转动卡滞。从安装边界来看，这款夹紧工装无需额外的安装固定基础，使用时仅需将C形开口跨在待夹持工件外侧，转动加力杆使两个压头贴合工件表面后继续施加合适的力矩即可完成装夹，不会对作业台面或工件基体造成额外的安装损伤，针对不同的作业场景，还可通过更换不同长度的螺杆拓展夹持厚度范围，架体背部可加装磁吸附件，在钢结构件焊接作业时可直接吸附在工件表面临时固定，拓展使用场景。
