行星齿轮传动机构三维结构设计

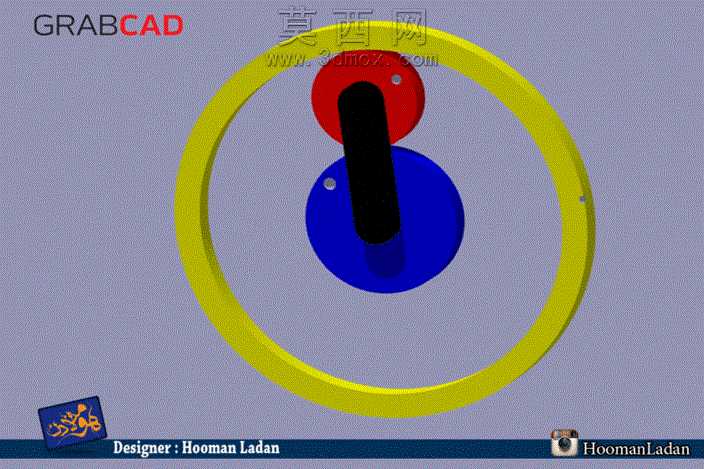

本作品为行星齿轮传动机构的三维设计成果，建模阶段严格遵循行星轮系的传动比匹配逻辑，先完成内齿圈、太阳轮、行星轮以及行星架的基础参数化草绘，通过尺寸约束锁定各轮齿的模数、齿数、压力角核心参数，保证轮齿啮合时的齿侧间隙符合机械传动设计规范，避免传动过程中出现卡滞、磨损不均的问题。建模过程中对每一个轮齿采用特征阵列的方式生成，确保所有轮齿的齿形精度统一，同时对行星架的安装轴位做同轴度约束，保证行星轮运转时的回转中心与设计基准完全重合。材质与渲染环节，针对不同部件匹配对应的机械材质属性：黄色内齿圈赋予合金结构钢材质，添加表面调质处理后的哑光金属质感，还原工业齿轮的真实表面状态；红色太阳轮与蓝色行星轮分别赋予不同的合金材质，通过色彩区分不同传动构件，便于观察传动过程中的构件运动关系；黑色行星架转轴赋予发黑处理的金属材质，表面添加细微的磨砂纹理，模拟实际加工后的表面粗糙度效果。渲染阶段采用柔和的工业环境光，调整光线角度避免轮齿啮合区域出现过暗的阴影，清晰展现各构件的装配关系与轮廓细节。结构设计上，完整还原行星轮系的典型组成：固定的大内齿圈作为外啮合基准，居中的太阳轮作为动力输入构件，偏心布置的行星轮同时与太阳轮、内齿圈啮合，连接行星轮的行星架作为动力输出构件，各构件之间的装配间隙经过反复校验，既保证运转时无干涉，又将传动间隙控制在合理范围内。设计思路围绕行星轮系的紧凑传动特性展开，相较于定轴轮系，该结构可在更小的体积内实现更大的传动比，同时通过多行星轮均分载荷提升整体承载能力，建模过程中特意保留了各构件的独立可编辑特征，方便后续根据不同的传动需求调整齿数、中心距等参数，适配不同的传动场景使用需求，整体模型装配完整，可直接用于运动仿真演示、结构原理教学以及相关传动方案的参考设计。
