100x100型材十字连接固定构件

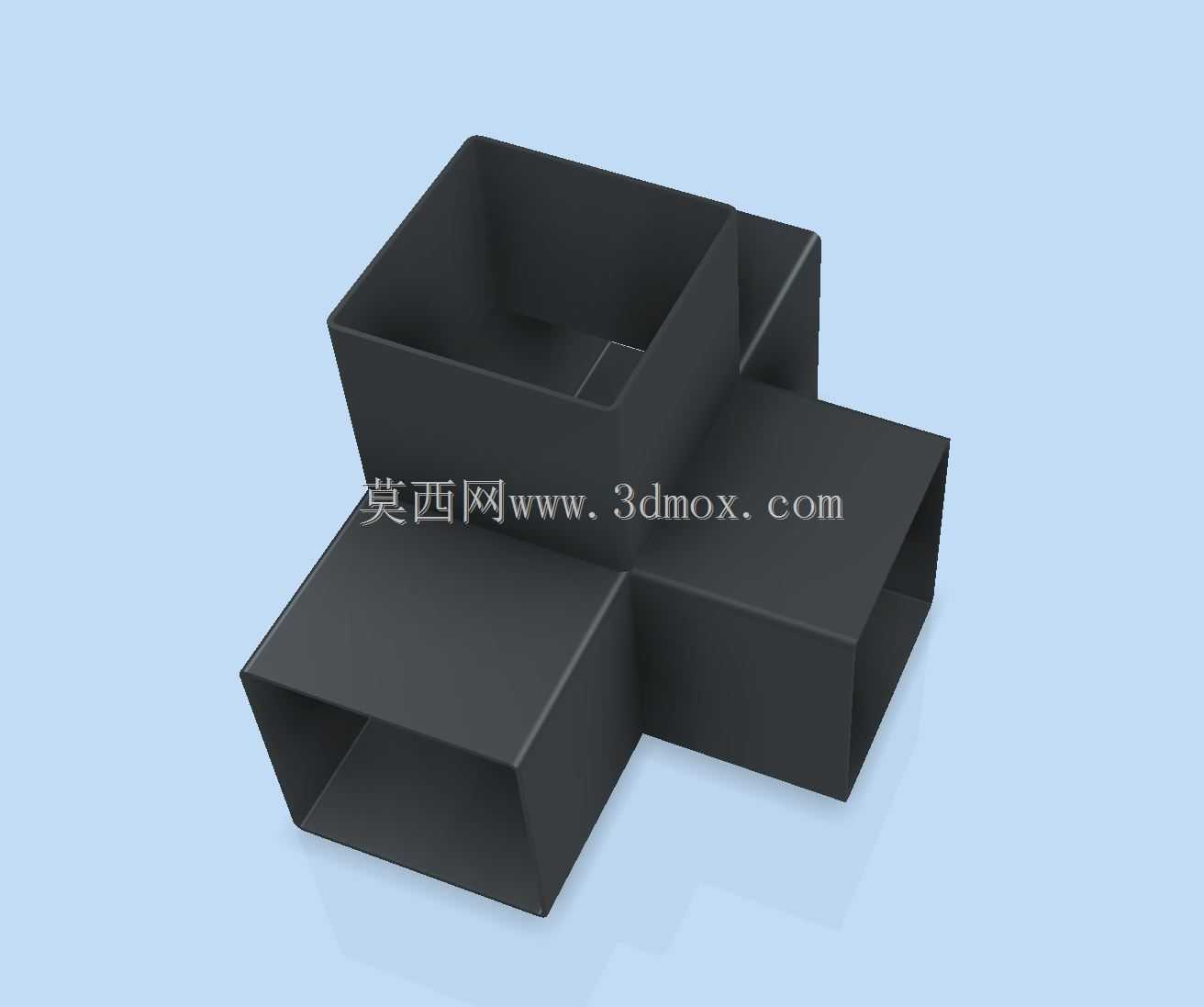

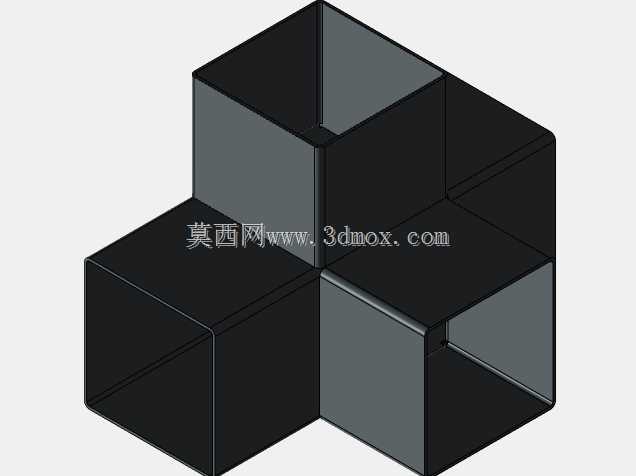

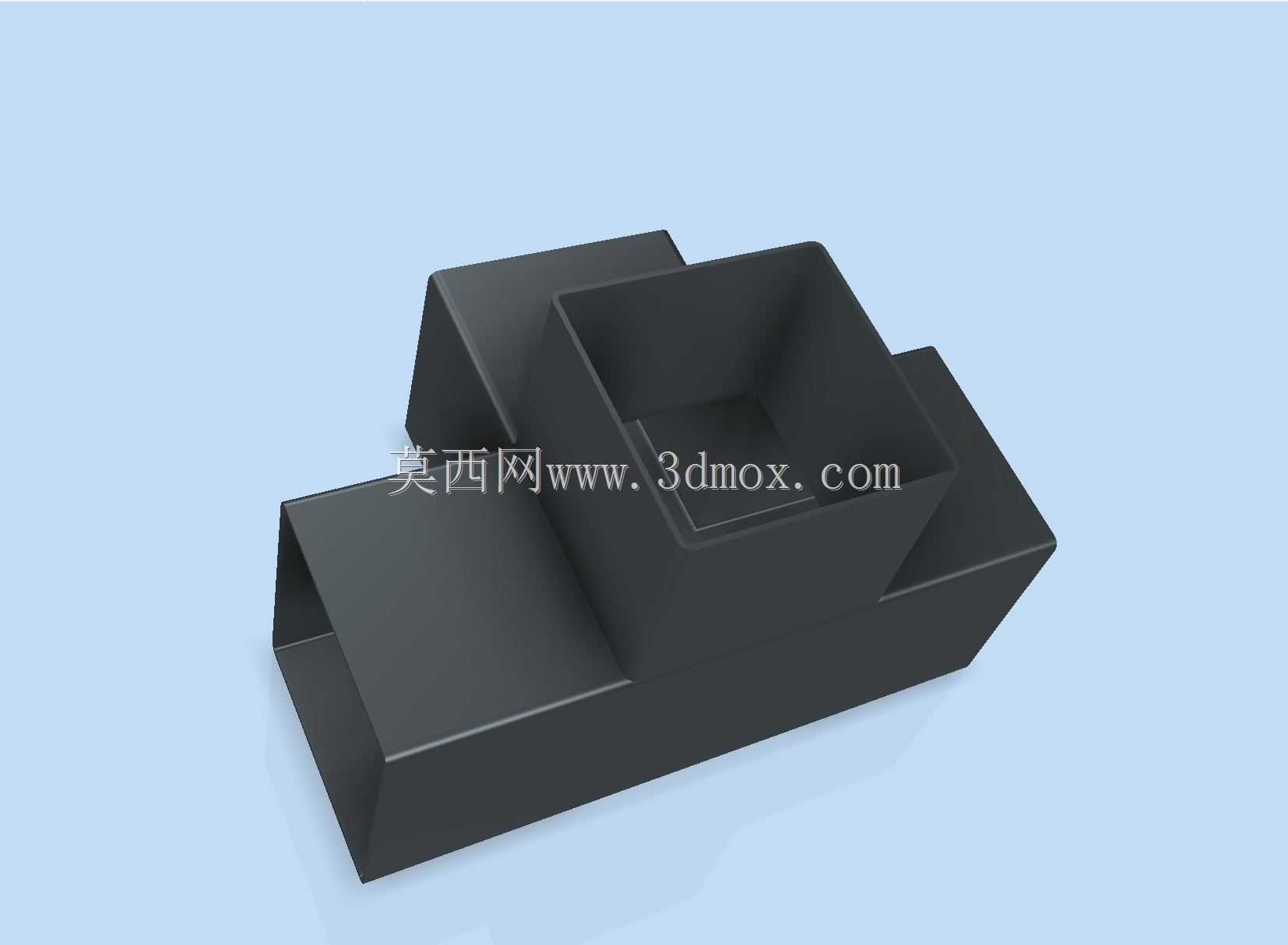

　　这款十字交叉型材连接构件，主要适配外廓尺寸100mm×100mm的方管、槽钢类型材，在模块化框架搭建、装配式工装支架、户外景观木结构、设备防护围栏、仓储货架扩展等场景中应用广泛，能够在不破坏型材主体结构的前提下，实现两根同规格型材的垂直十字交叉固定，替代传统焊接、打孔螺栓穿接的施工方式，大幅降低现场装配的作业难度，提升框架结构的拆装复用率。从结构设计逻辑来看，构件采用一体弯折或铸造成型的盒式承托结构，四个方向分别设置与型材外廓匹配的套接腔，套接腔的内壁尺寸预留了常规型材的制造公差余量，单边间隙控制在0.2-0.5mm区间，既能够保证型材顺利插入腔体，又不会因间隙过大导致装配后出现晃动偏移。

　　每个套接腔的侧壁预留了紧固件安装位，可配合自攻螺钉、抽芯铆钉或者顶丝完成型材与连接件的锁固，当应用在重载场景时，还可以在套接腔的对应位置开设通孔，配合贯穿螺栓实现更高强度的连接，满足不同载荷等级的使用需求。在实际工程应用中，这类连接件常被用在装配式凉亭的龙骨交叉节点、混凝土模板的支撑框架节点、工业设备的外围防护栏十字交叉位、非标工作台的框架拼接位，相比传统的角码拼接方式，十字套接的结构能够让两根型材的中心处于同一平面，避免出现节点处型材错位叠加导致的框架表面不平整问题，同时节点的受力更加均匀，能够同时承受来自多个方向的剪切力与拉拔力，减少节点处应力集中导致的型材变形或连接失效。设计过程中需要重点关注套接腔的深度尺寸，过浅的套接深度会导致型材与连接件的接触面积不足，受力时容易出现型材脱出的问题，过深则会浪费原材料，同时增加节点处的整体尺寸，影响框架内部的可用空间，针对100mm规格的型材，套接深度控制在80-100mm区间时，能够兼顾连接强度与结构紧凑性的需求。构件的外部棱角做了R3-R5的圆角过渡处理，避免装配过程中尖锐棱角划伤作业人员，同时也能减少应力集中，提升构件自身的结构强度。

　　在安装边界方面，该连接件的最大外廓尺寸不超过220mm×220mm，安装时不需要在型材端部做复杂的裁切处理，只需要将型材端部的飞边、毛刺清理干净，直接插入对应的套接腔，锁紧紧固件即可完成节点装配，单节点的装配时间相比传统焊接方式可缩短70%以上，而且装配过程不需要动火作业，适合在禁火的厂区、仓储区域或者户外有防火要求的场景下使用。针对户外使用场景，构件可选用镀锌钢板冲压成型或者铸铝材质，配合对应的表面防腐处理，能够适应潮湿、多雨的户外环境，减少节点锈蚀导致的连接失效问题；在室内轻量化框架场景中，也可采用工程塑料注塑成型，降低整体结构自重，同时具备不错的绝缘性能，适合用在有绝缘防护要求的设备框架搭建中。

　　在节点受力设计上，构件的腔体转角处做了加强筋结构，弥补弯折或铸造过程中转角处的强度短板，当框架承受垂直方向的载荷时，加强筋能够将载荷均匀分散到四个套接腔的侧壁上，避免转角处出现开裂变形。不同于普通的两通、三通连接件，这款十字四向连接构件能够实现同一平面内四个方向的型材对接，在搭建网格状框架结构时，能够大幅减少连接件的使用数量，同时让框架的网格尺寸更加规整，减少累积装配误差。在实际选型过程中，需要确认所使用型材的实际外廓尺寸，针对壁厚超过4mm的重型型材，需要选用对应壁厚适配的连接件版本，避免因型材壁厚过大无法插入套接腔的问题；如果是用于有振动载荷的设备框架，还需要在套接腔的内壁增加防滑齿纹，配合防松紧固件，避免长期振动导致连接件与型材之间出现相对位移，影响框架整体稳定性。
