电源变压器用房屋固定安装座结构设计

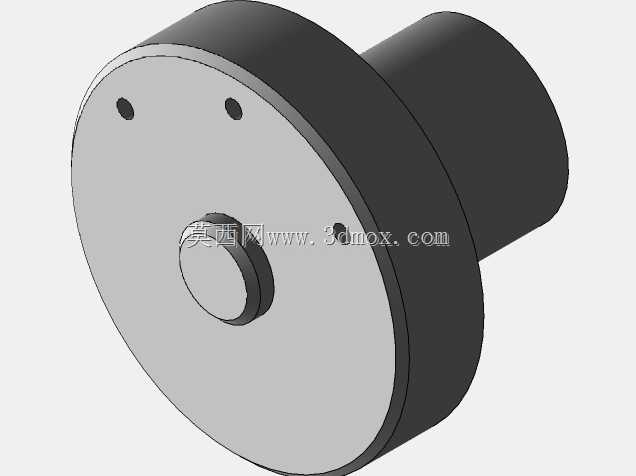

　　在民用配电、小型工业供电场景中，电源变压器的安装固定直接关系到设备运行的稳定性与长期可靠性，尤其是嵌入墙体、设备舱壁这类房屋类安装场景，常规的支架固定往往存在定位偏差、抗震性不足、安装工序繁琐的问题，这款固定安装座正是针对这类场景开发的专用连接结构。从实际使用逻辑来看，该部件承担着变压器本体与安装基面之间的载荷传递、定位限位、安装容错三重核心作用，区别于通用平板法兰，其结构采用了带轴向延伸筒体的一体式设计，筒体部分可直接嵌入变压器端部的定位止口，无需额外加装定位套就能保证变压器与安装座的同轴度，避免安装过程中出现偏斜导致的铁芯受力不均、接线端子对位偏差问题。

　　法兰端面上预留的三个沉头安装孔呈非对称三角分布，这种排布方式并非随意设计，而是考虑到墙体或舱壁安装时的基面预埋螺母位置公差，三角排布本身具备更高的结构稳定性，同时非对称的孔位可以起到防呆作用，避免现场安装时出现方向装反的问题，沉孔设计则能保证安装螺栓头部完全埋入法兰端面，不会突出平面影响后续的外罩安装或者人员操作安全。从设计思路上，整个部件采用回转体为主的结构形式，一方面是适配变压器端部的圆形轮廓，减少不必要的结构冗余，另一方面回转体结构在机加工时可以通过车削一次完成主要型面的加工，仅法兰端面的安装孔需要后续钻削工序，加工工艺性好，量产时的成本控制难度更低。

　　轴向延伸的筒体长度经过匹配计算，刚好能覆盖变压器端部的接线引出段，既可以在安装时引导变压器对位，又能对引出的接线端形成物理防护，避免安装过程中磕碰导线绝缘层，同时筒体与法兰的衔接处采用了大圆角过渡，避免应力集中，在设备长期运行产生微幅振动时，不会在衔接位置出现疲劳裂纹。关于安装边界尺寸，法兰盘的外径设计充分考虑了墙面安装时的受力扩散需求，足够的法兰接触面积可以降低单位面积的压应力，避免在轻质墙体或者薄金属舱壁上安装时出现基面压溃变形；筒体的外径与变压器端止口采用H7/h6的间隙配合，既保证安装时可以顺利推入对位，又不会留下过大的配合间隙导致运行时出现晃动；法兰端面的平面度要求控制在0.1mm以内，保证安装后与基面完全贴合，不会出现局部虚接导致的固定松动。

　　在实际选型使用时，需要注意安装基面的平面度应当与法兰端面精度匹配，若基面存在局部凸起，需要提前做找平处理，避免强行锁紧螺栓导致法兰盘变形，影响与变压器的配合精度；安装螺栓的长度选择应当保证拧入基面预埋螺母的深度不小于螺栓公称直径的1.5倍，保证足够的连接强度，尤其是在有振动要求的安装场景下，还需要配合防松垫圈使用，避免长期运行后螺栓松脱。整个结构没有多余的复杂特征，所有型面都服务于安装定位与载荷传递的核心功能，没有为了外观增加无意义的造型，完全从工程实用角度出发，在满足安装强度、定位精度、防护需求的前提下，尽可能简化加工工序，降低生产与安装的综合成本，适配中小功率电源变压器在房屋墙面、设备舱壁等场景的固定安装需求，能够有效减少现场安装的调整时间，提升设备长期运行的固定可靠性。
