对齐卡块滑块精密定位工装结构

　　在自动化装配、精密检测类设备的工位对接环节，经常会遇到两个执行模组需要精准对位的工况，比如电芯叠片工位的极片夹持座与裁切模组的对接、小型变压器引脚焊锡工位的载具与焊头的对位，这类场景下如果仅靠伺服电机的脉冲定位，长期运行后传动链的间隙累积会导致对位偏差，轻则造成工件装夹错位，重则撞坏执行端的夹爪或焊头，这时候就需要机械式的对齐捕获结构来做硬定位，消除传动间隙带来的误差。本次涉及的对齐卡块滑块，就是专门针对这类小载荷精密对位场景设计的机械式定位构件。

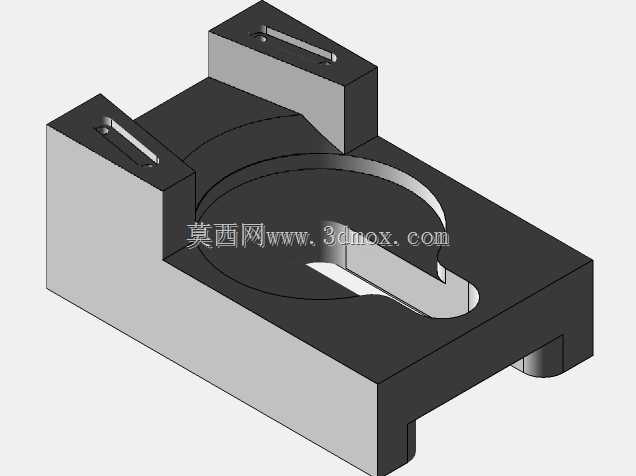

　　从结构功能来看，这个构件的主体采用一体式铣削成型的基座设计，基座两侧设置了带安装槽的凸台，凸台上的长条形安装槽是为了适配安装时的位置微调，现场装配时不需要严格控制安装孔的绝对位置，通过长槽就能调整构件的前后偏移量，降低了安装面的加工精度要求。基座中间的半开放环形槽是核心的捕获对位区域，槽体开口处做了大角度的导入倒角，当对接端的定位销从开口方向进入时，哪怕初始位置存在1-2mm的径向偏差，倒角面也能顺着销的移动轨迹把销引导到环形槽的中心位置，完成粗定位。环形槽底部延伸出的窄槽是避让槽，主要用来避开对接销上的平键或者防转凸台，防止对接过程中出现卡滞。

　　设计这类定位构件的时候，首先要考虑的是对接行程内的导向容错率，导入倒角的角度不能太小，角度太小会导致导向行程过长，占用过多的工位空间，也不能太大，太大会让导向面的接触应力集中，长期使用后容易出现压痕变形，一般15度到20度的倒角角度是比较合适的，既能保证足够的容错范围，也能控制导向段的长度。其次是安装基准面的平面度要求，构件底部的安装面需要和设备安装板完全贴合，如果平面度超过0.02mm，锁紧安装螺丝后构件会出现形变，导致环形槽的中心位置偏移，直接影响对位精度。另外两侧凸台的高度需要和对接端的下压行程匹配，凸台顶面要预留0.5mm的间隙，防止对接端下压时直接撞到凸台造成硬冲击。

　　从安装边界来看，这个构件的整体外形是规则的矩形块体，长度方向尺寸适配常规40mm宽的铝型材安装面，宽度方向不超过60mm，不会占用过多的工位安装空间，安装时只需要在安装板上加工对应长槽的螺纹孔，不需要做额外的沉孔或者定位销孔，后期维护更换时拆装也很方便。构件的滑动接触面没有设置额外的导轨结构，依靠自身的加工精度保证对接时的滑动顺畅，所以槽体内壁的表面粗糙度需要控制在Ra1.6以下，减少对接时的摩擦阻力，长期运行也不容易出现磨损卡滞。

　　在实际应用中，这类对齐卡块滑块通常和对接端的圆柱定位销配合使用，定位销的直径比环形槽的内径小0.03mm到0.05mm，这个间隙值是经过反复验证的，间隙太大起不到精确定位的作用，间隙太小会因为热胀冷缩或者加工误差导致插销卡滞。在小型电子变压器的装配生产线上，这类结构常用来固定载具的停靠位置，保证绕线引脚和焊锡工位的焊头精准对齐，引脚焊锡的位置偏差能控制在0.1mm以内，完全满足电子元器件的装配精度要求。相比带弹簧的浮动定位销结构，这种一体式的卡块滑块没有活动的弹性零件，不存在弹簧疲劳失效的问题，长期运行的稳定性更高，维护成本也更低，适合在高节拍的自动化生产线上长期连续运行。

　　结构设计时还需要考虑受力情况，对接过程中导向面受到的侧向力会传递到两侧的安装凸台上，所以凸台和主体基座的连接处做了圆角过渡，避免应力集中导致长期受力后出现断裂，整个构件没有薄壁结构，最小壁厚都在5mm以上，刚性足够承受对接时的侧向冲击力，不需要额外做加强筋结构，整体结构简洁，加工工艺性好，用常规的数控铣床就能完成全部加工工序，不需要特殊的刀具或者加工工艺，制造成本也比较低，适合批量应用在各类需要精密对位的自动化工位上。
