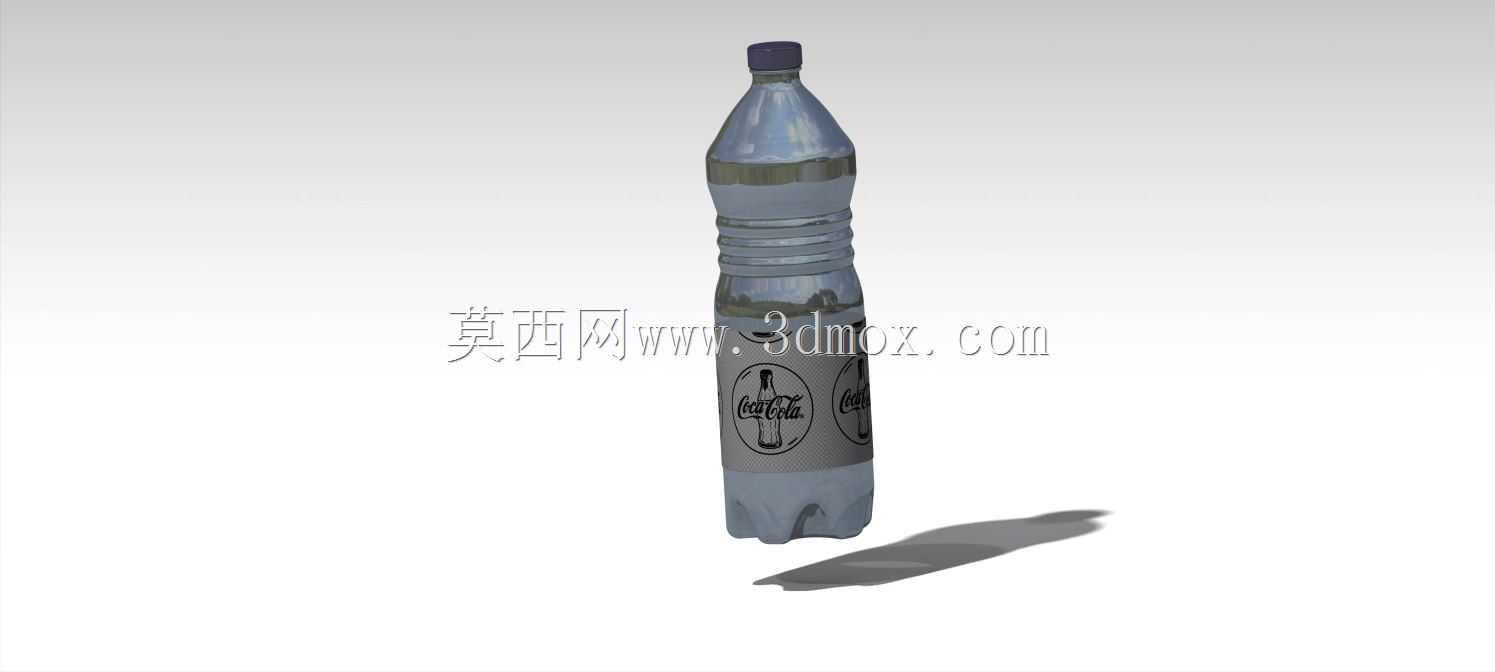

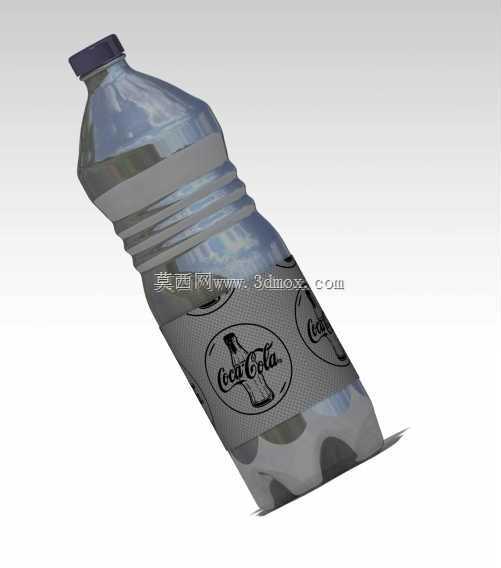

带品牌标识的PET饮用塑料瓶外观结构

　　日常快消品流通环节里，PET饮用塑料瓶是最常见的一次性液体包装载体，从商超货架的瓶装水、碳酸饮品到户外便携的运动补给饮品，这类容器的结构设计直接关联灌装效率、运输抗损性与终端握持使用体验。做这个瓶体三维建模的时候，最先要敲定的是瓶口的螺纹边界，常规28mm口径的标准瓶口要匹配市面通用的旋盖密封尺寸，螺纹的导程、牙型高度不能随意改动，不然灌装线的旋盖头没法适配，会出现封盖不严漏液或者旋盖扭矩过大拧裂瓶口的问题，瓶口下方的防盗环连接筋也要做均匀分布的断点结构，保证首次开启时能顺利断开留下开封痕迹，同时不会在运输过程中因为颠簸意外断裂。瓶身的主体段不能做完全光滑的直筒结构，一来光滑表面在灌装后抽真空或者碳酸饮品带内压的时候，容易出现无规则的瘪陷变形，二来消费者握持的时候摩擦力不足容易打滑，所以瓶身中段做了多道环形的加强筋，这些筋条的弧度不能太突兀，不然贴标的时候标签膜没法平整贴合，会出现气泡或者翘边的问题，筋条的深度控制在1.2mm左右，既能提升瓶身的环向刚度，承受堆码时上层货物的压力，也不会在吹瓶成型的时候出现局部壁厚过薄的问题。

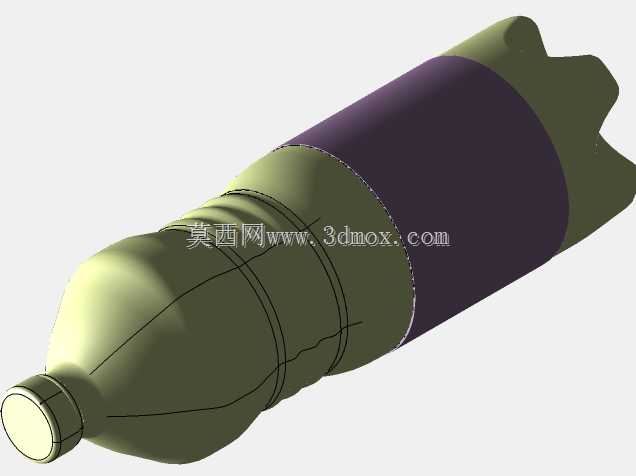

　　瓶身下半部分的曲面做了渐变收窄，过渡到瓶底的花瓣形支撑结构，这个底型是PET冷灌装瓶的经典结构，五个凸起的支撑脚能让瓶子在平面上稳定放置，不会因为底部注塑浇口的微小凸起出现放不平晃荡的情况，同时支撑脚之间的凹陷结构能提升瓶底的抗内压能力，尤其是碳酸饮品灌装后内部有0.4-0.6MPa的二氧化碳压力，普通平底结构很容易在运输颠簸中出现底鼓甚至破裂，花瓣底的弧度分散了内压的应力，能大幅降低爆瓶概率。建模过程中做表面结构还原的时候，瓶身的品牌标识区域要做微凹的定位面，这个面的平面度公差要控制在0.3mm以内，保证套标或者贴标时标签的图案能和瓶身的标识位置精准对齐，不会出现偏移错位。

　　瓶身的整体高度控制在230mm左右，最大瓶身直径68mm，这个尺寸刚好能适配常规自动售货机的货道宽度，不会出现卡货的情况，同时单瓶的握持周长符合成年人手掌的抓握范围，单手持瓶倒水或者直接饮用的时候不会有硌手的感觉。做壁厚分析的时候，整个瓶体的吹塑成型壁厚要控制均匀，瓶口部分因为要和瓶盖配合，壁厚做到1.8mm左右保证足够的连接强度，瓶身主体段壁厚控制在0.3mm上下，在保证结构强度的前提下尽可能减少原料用量，降低单瓶的材料成本，瓶底的支撑脚位置因为是应力集中区域，壁厚要适当加厚到0.45mm，避免跌落的时候出现底裂。

　　很多新手做这类瓶体建模的时候容易忽略过渡圆角的处理，比如加强筋和瓶身主体的连接位置如果做直角过渡，吹瓶的时候会出现应力集中，灌装后受内压容易在直角位置开裂，而且直角位置在脱模的时候也容易出现刮痕影响外观，所以所有的结构过渡位置都要做R1.5以上的圆角过渡，既符合吹塑工艺的成型要求，也能提升整体结构的抗疲劳性能。另外瓶身的重量分布也要做考量，空瓶重量控制在18g左右的时候，既能满足1.2米高度自由跌落不破裂的测试要求，也不会因为用料过多造成不必要的成本浪费，毕竟快消品的包装成本控制直接影响终端的定价竞争力。在做装配校验的时候，要把瓶盖和瓶身做配合模拟，验证螺纹的旋合行程，保证旋紧后瓶盖端面和瓶口密封面的压紧量在0.5-0.8mm之间，压紧量太小密封不严容易漏液，压紧量太大会导致旋盖扭矩过大，消费者开启的时候过于费力。还要考虑运输过程中的堆码工况，整箱堆码到12层的时候，最下层的瓶体承受的压力大概是220N，瓶身的环形加强筋要能保证在这个压力下瓶身的变形量不超过2mm，不会出现垮塌压坏内装物的情况。
