机器人头部支架检修工装夹具结构

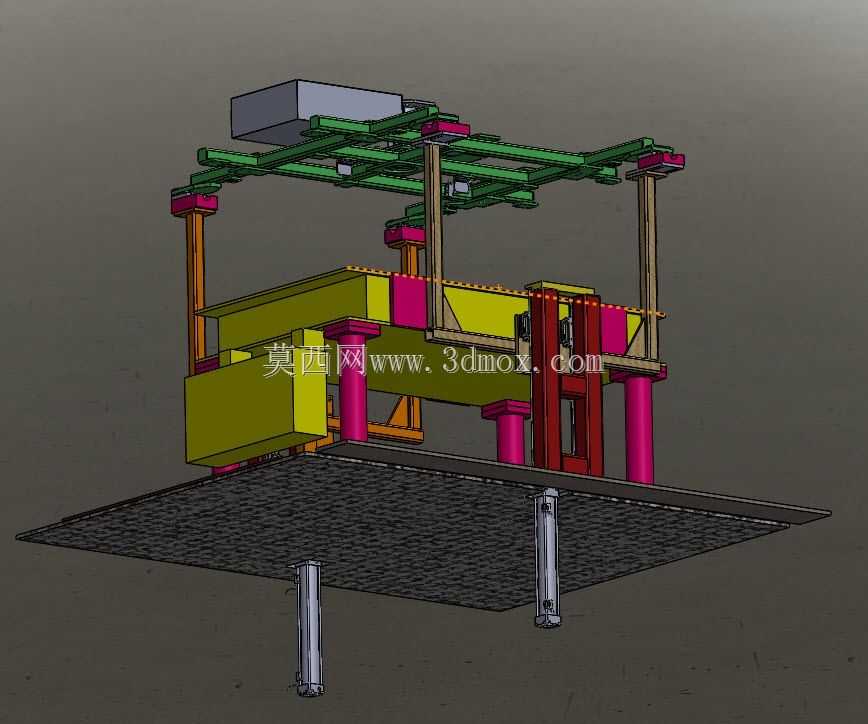

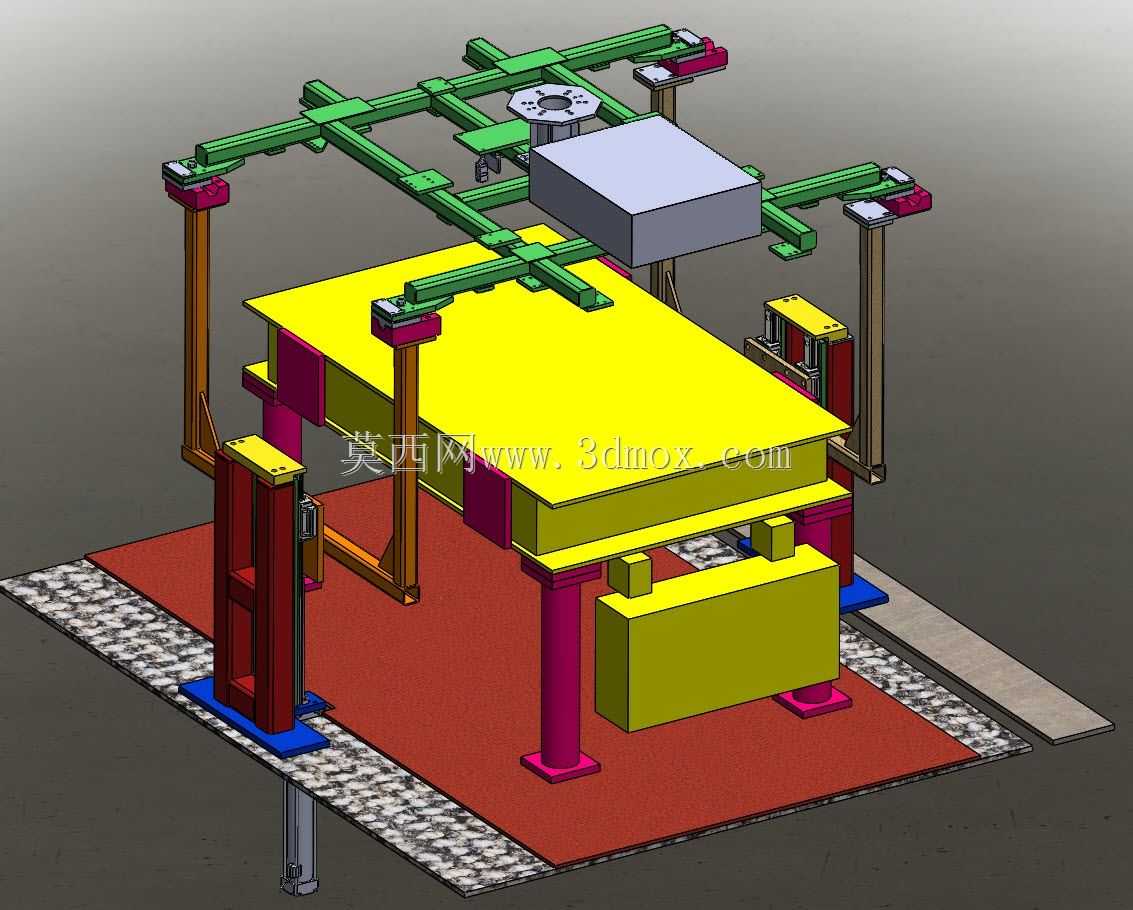

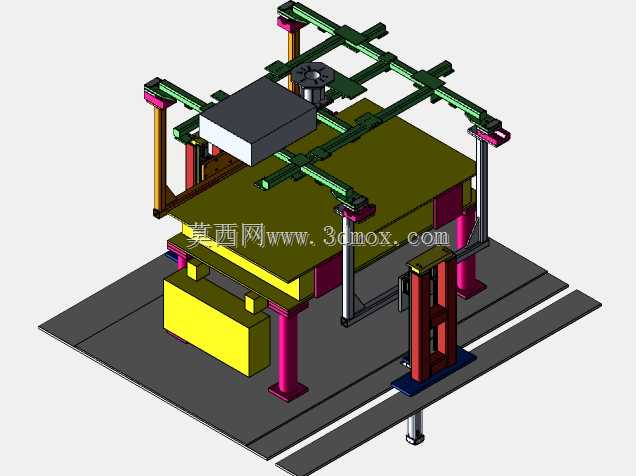

　　这套结构主要面向工业机器人头部组件的检修作业场景，在机器人运维产线、售后维修工位、头部模组预装工段都能适配使用，核心作用是为机器人头部的拆解、部件更换、精度校准、装配调试提供稳定的装夹定位基准，避免检修过程中组件晃动、受力不均导致的精密配合面损伤。从实际作业需求出发，整套结构采用四柱式龙门支撑框架作为主体承载，底部铺设带定位槽的安装底板，可直接通过T型螺栓固定在车间常规铸铁工作台上，不需要额外浇筑地基，适配多数现有维修工位的安装条件，整体安装边界控制在长2.2米、宽1.6米、高1.8米范围内，不会占用过多工位通道空间，常规2吨承重的工作台即可满足承载要求。

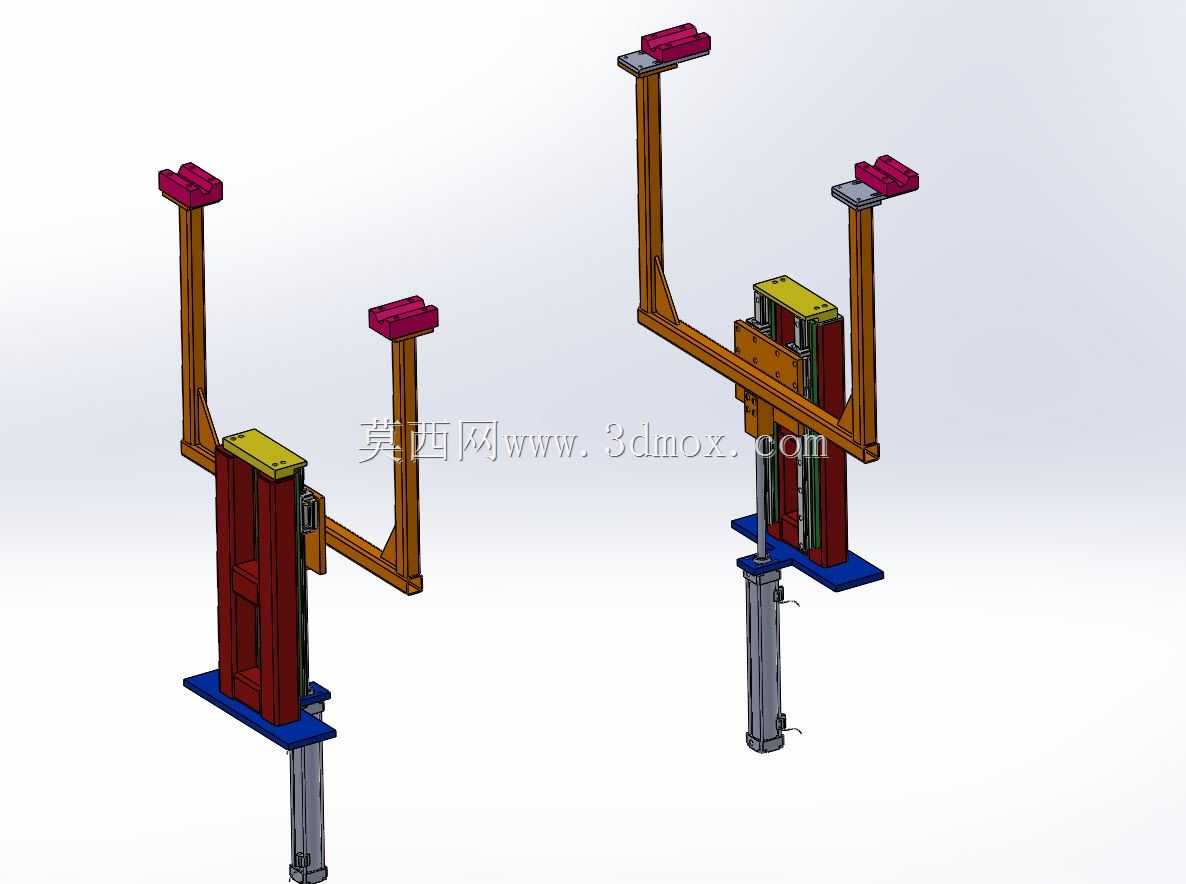

　　框架的横向承载梁采用铝型材拼接结构，可根据待检修机器人头部的尺寸规格调整横向支撑跨度，适配不同负载等级的工业机器人头部组件装夹，纵向升降立柱配备梯形丝杠调节结构，可在0.6米到1.5米的高度区间内调整作业面高度，匹配不同身高操作人员的站立作业姿态，减少长期俯身或抬臂作业的疲劳感。装夹端采用模块化快换设计，针对机器人头部的连接法兰基准面设置了三点式定位销，可快速对接机器人头部原有的安装孔位，定位重复精度控制在0.1mm以内，避免装夹偏差导致的检修校准误差；侧面配置的可翻转压块采用聚氨酯包覆接触面，装夹时不会刮伤机器人头部的外壳漆面或精密加工面，压块的压紧力可通过侧面的调节螺母手动调整，针对不同材质的壳体部件可灵活设置压紧力度，避免薄壁壳体受压变形。

　　框架下方预留的置物平台可放置检修过程中拆解的螺丝、密封件、小型传感器等零部件，平台边缘设置挡边防止小零件滚落，侧面挂载的工具挂板可固定内六角扳手、扭矩螺丝刀、塞尺等常用检修工具，作业时不需要反复往返工具柜取放物件，可有效压缩单台头部组件的检修时长。设计过程中重点考虑了检修作业的操作空间预留，龙门框架的前后两侧均无遮挡结构，操作人员可从正面、侧面两个方向接触机器人头部的各个检修面，不需要反复调整装夹位置就能完成接线端子检查、减速器润滑脂更换、视觉模组校准等全流程作业；底部的纵向导轨组件可带动整个装夹平台沿轴向移动0.8米行程，方便对接工位旁的吊装设备，完成待检修头部组件的上下料转运，不需要人工抬举重型头部部件，降低作业过程中的磕碰风险。

　　整套结构的受力经过校核，四柱支撑的单柱额定承重达到150kg，可承载最大120kg的重型机器人头部组件，框架连接处均采用防松螺栓紧固，长期反复装夹作业也不会出现连接松动的问题，所有外露的金属加工面都做了发黑防锈处理，适配车间多油污、多粉尘的作业环境，日常维护仅需要定期给升降丝杠和导轨涂抹润滑脂即可，不需要复杂的保养流程。在实际工位适配中，这套结构还可搭配扭矩校准仪、视觉检测支架等周边设备使用，框架上的铝型材槽可直接加装各类辅助支架，不需要二次打孔加工，能快速根据不同的检修工艺需求拓展功能，适配多型号机器人头部的检修作业要求，减少不同规格产品切换时的工装更换时间。
