和谐型风力涡轮机叶片轮廓结构设计

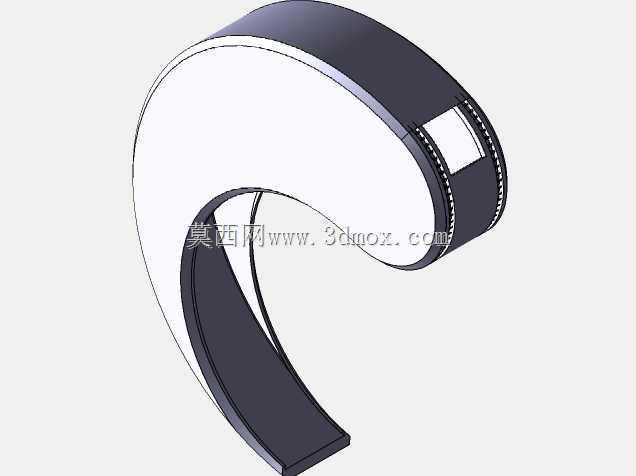

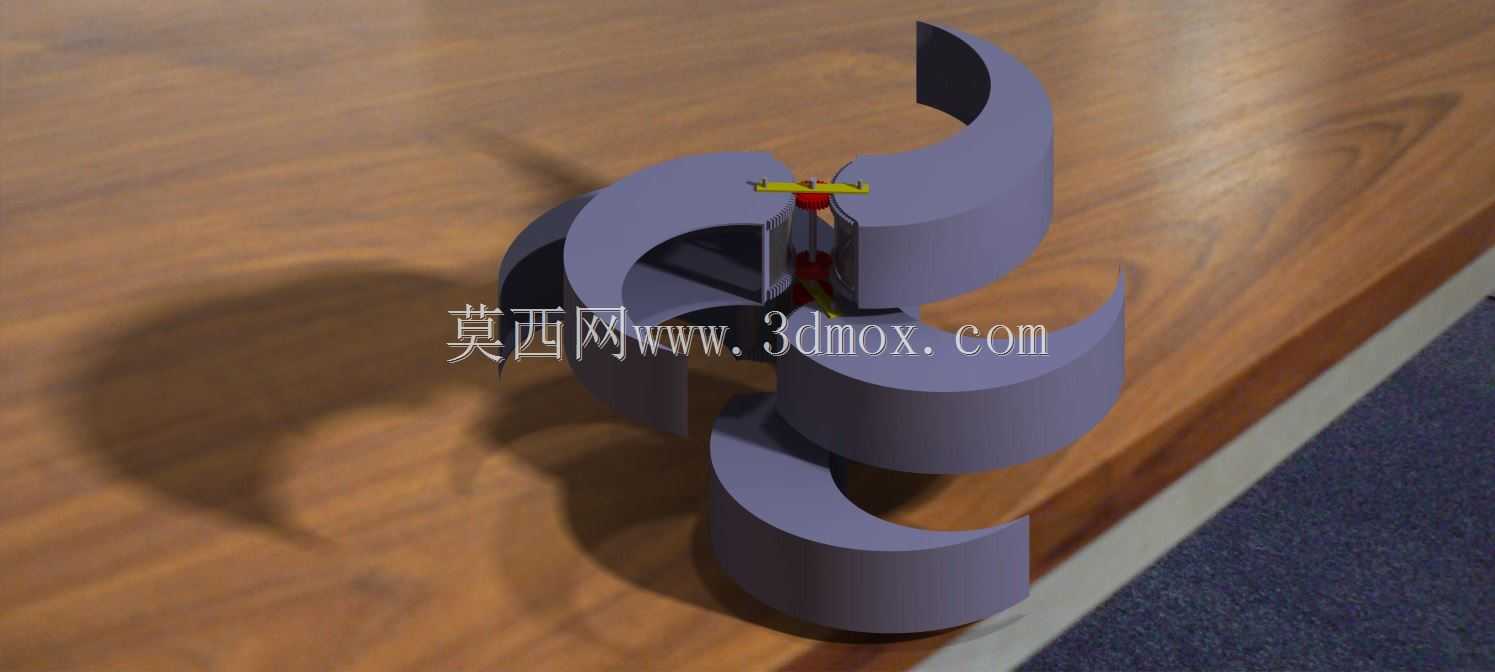

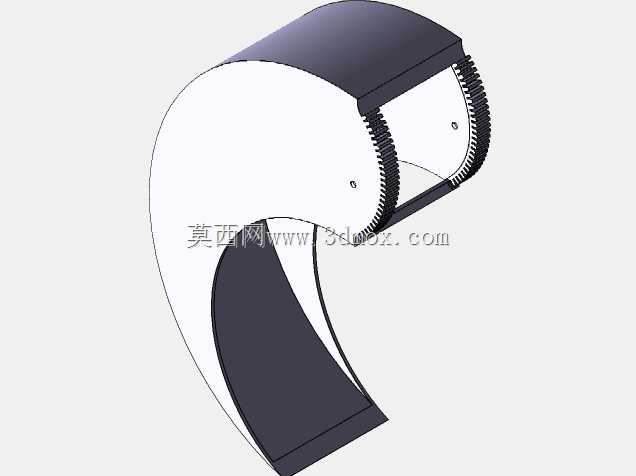

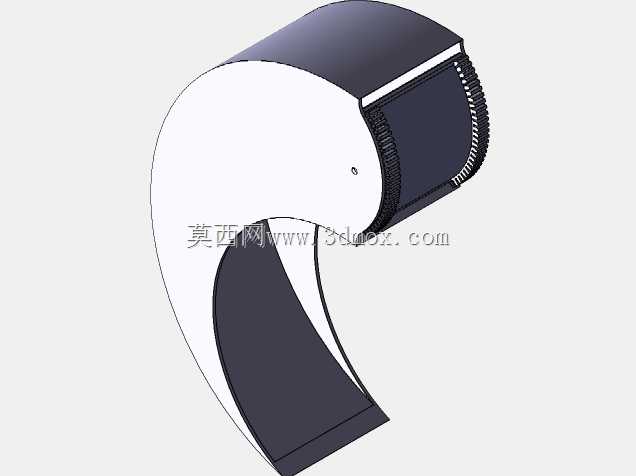

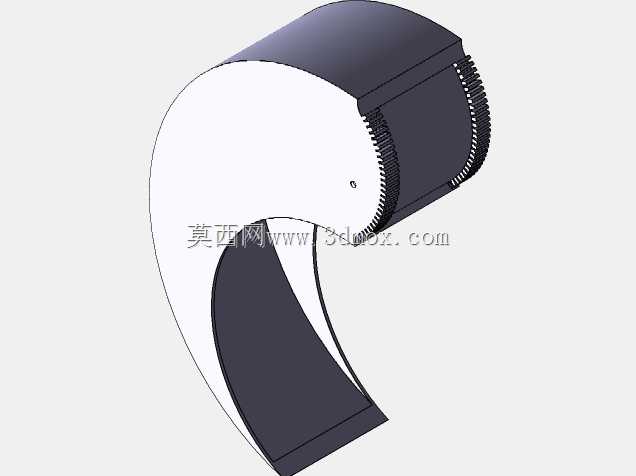

　　在分布式风能开发场景中，小型风力涡轮机的叶片气动轮廓直接决定整机的风能捕获效率，尤其是适配低风速区域的户用、离网型风电单元，叶片的曲面线型、结构刚度与装配兼容性，是前期结构设计阶段需要反复校核的核心环节。本次呈现的叶片轮廓结构，针对小型水平轴风力涡轮机的首层组件开发需求设计，重点聚焦叶片与轮毂连接段的结构匹配、叶身曲面的气动连续性，以及单层组件集成铲斗、齿轮、连杆、条带等传动辅件的布局合理性。

　　从实际应用场景来看，这类小型风力涡轮机多部署在乡村户用供电、野外监测站点供电、海岛离网能源补给等场景，安装空间通常存在一定边界限制，要求叶片在满足风能捕获效率的前提下，旋转扫掠范围可控，同时叶片自身的结构重量要控制在轮毂承载阈值内，避免启动风速过高导致低风况下无法正常运转。设计过程中，首先围绕叶片的翼型轮廓做曲面构建，从叶根到叶尖的弦长变化采用渐变过渡，避免截面突变带来的气动阻力激增，叶尖段做了小幅度的后掠处理，能够降低叶尖涡带来的能量损耗，提升低风速下的启动性能。

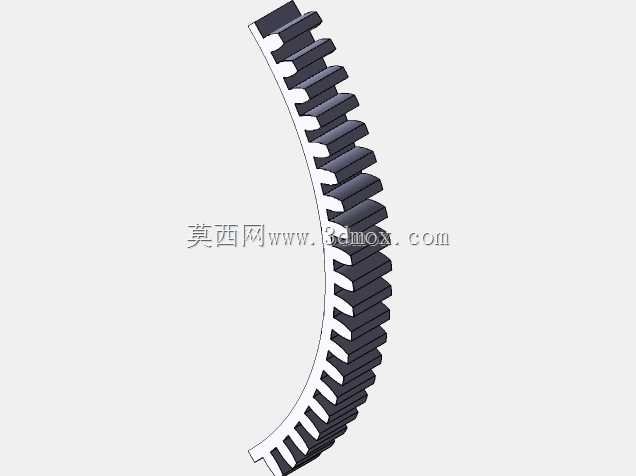

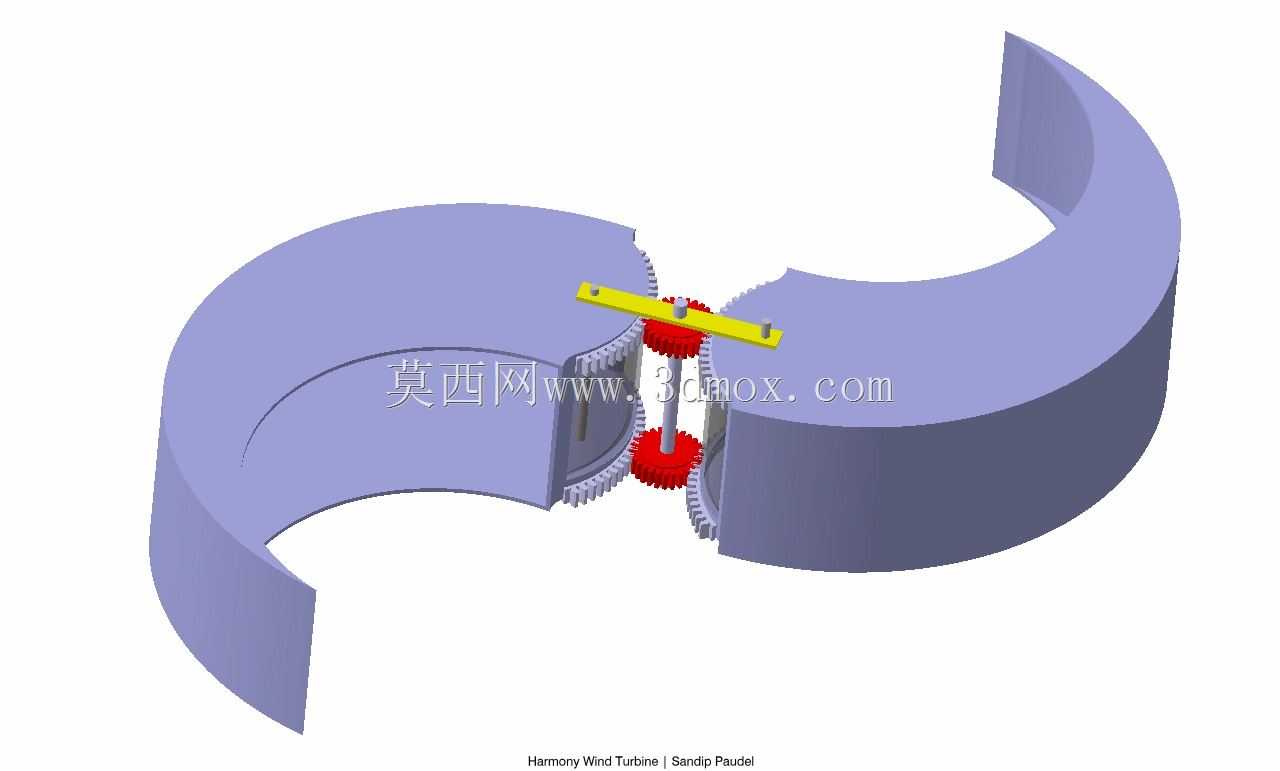

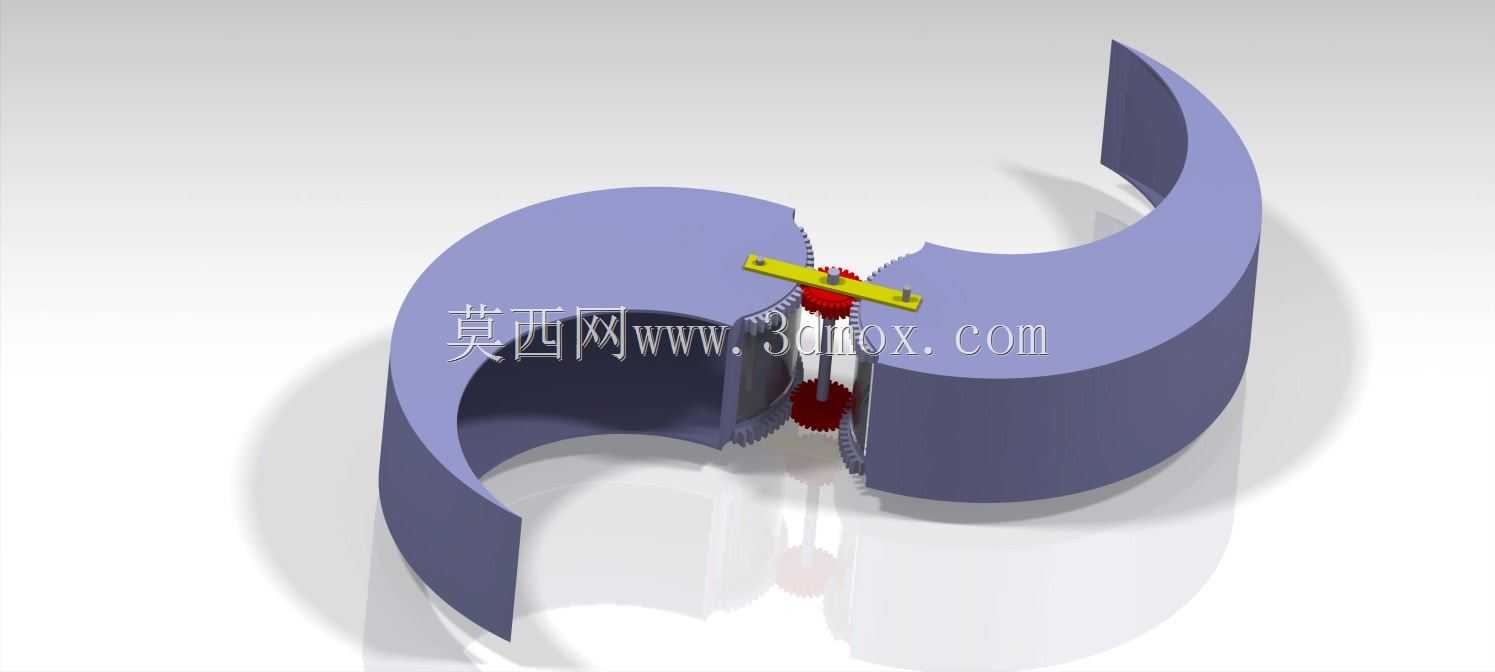

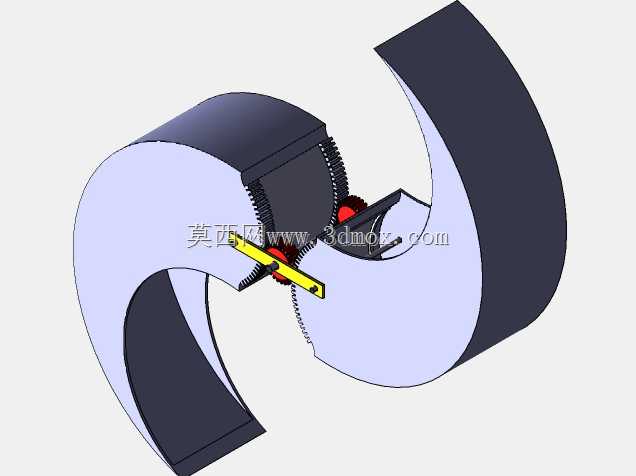

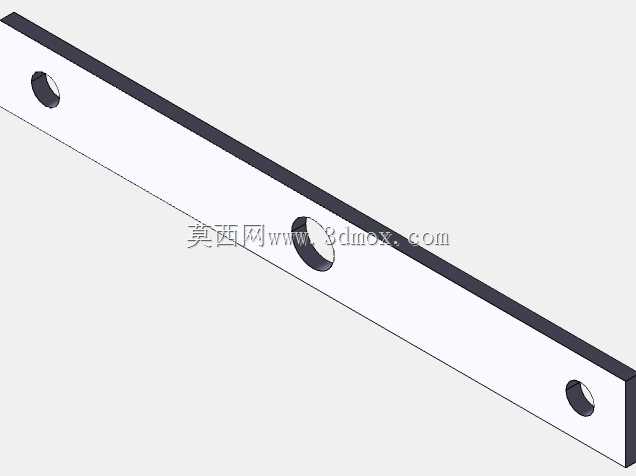

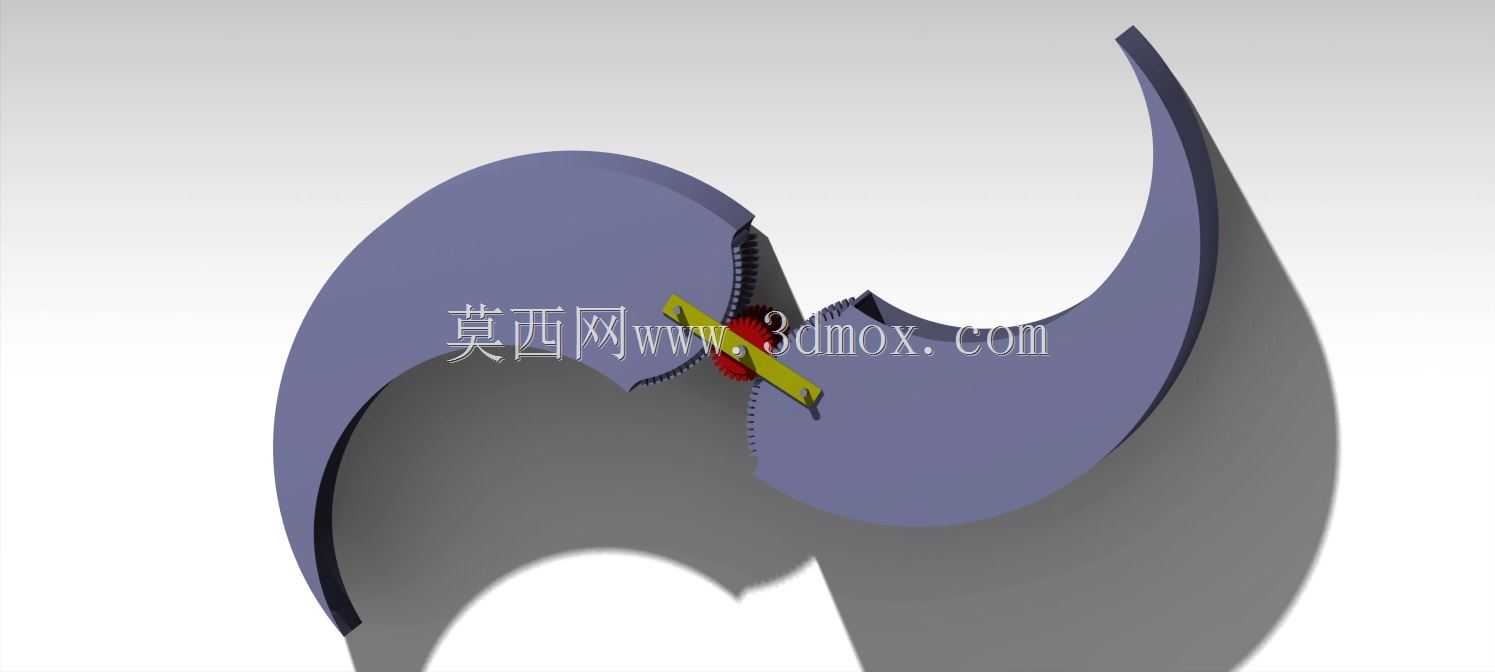

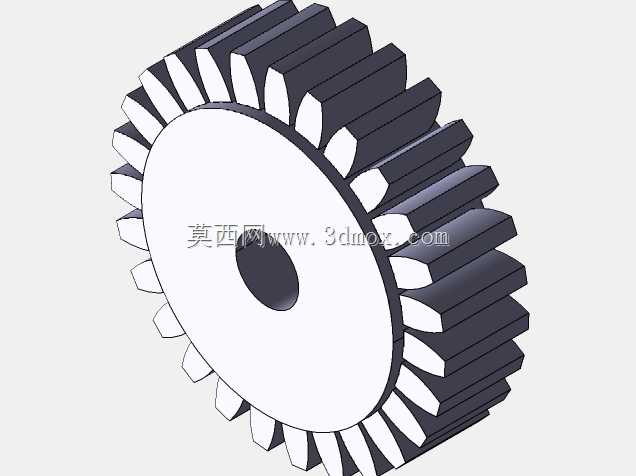

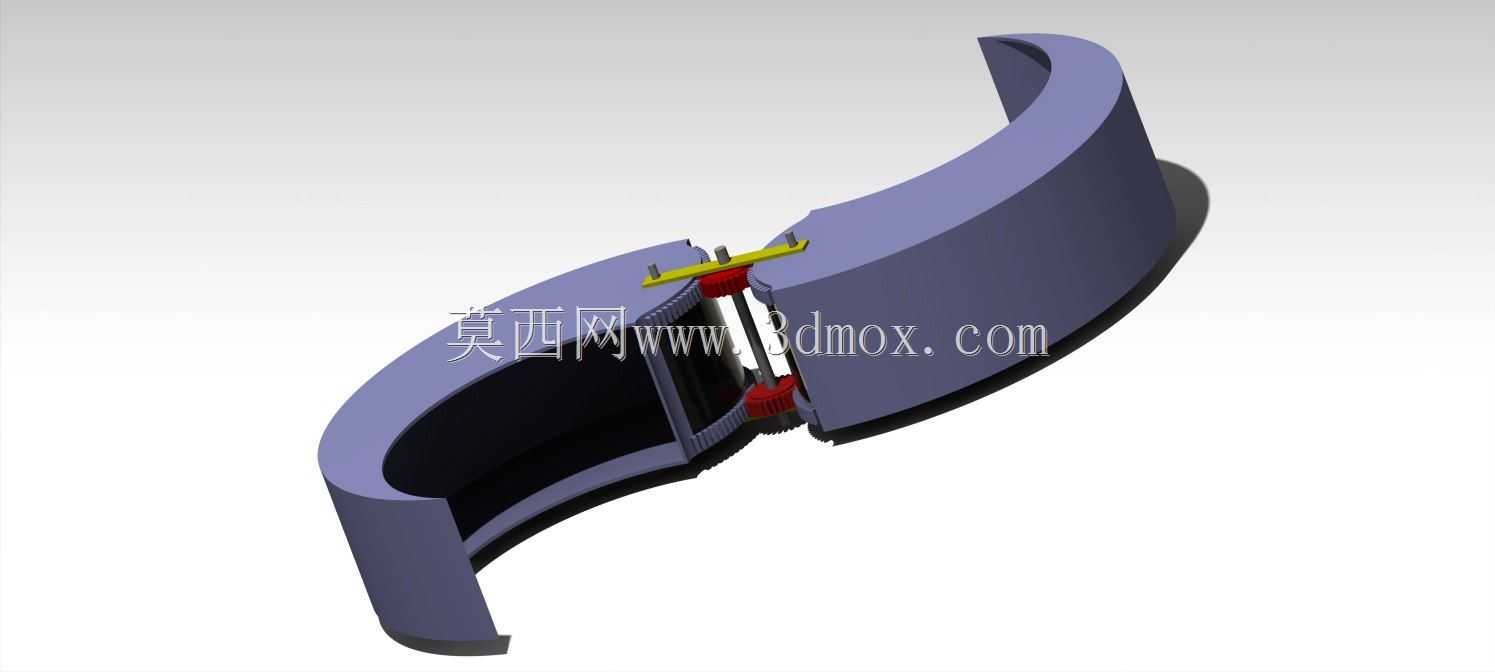

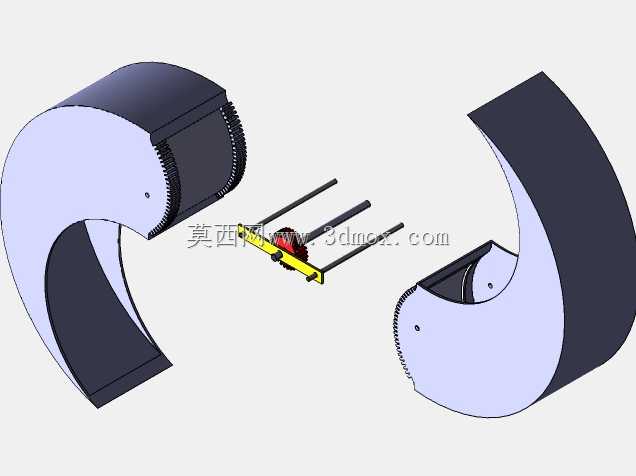

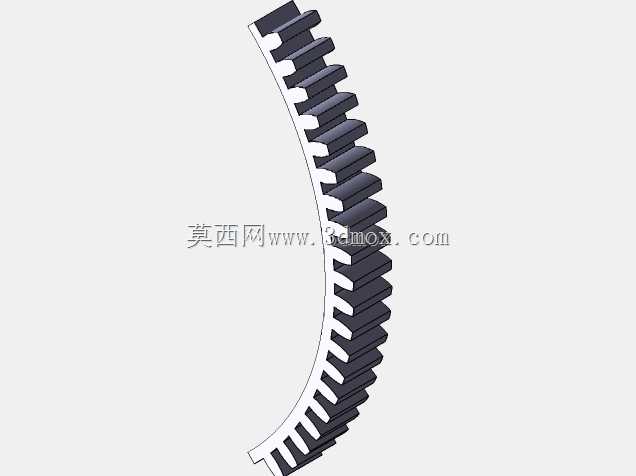

　　在结构集成层面，该设计没有采用常规叶片独立装配后外接传动机构的方案，而是在叶片的连接基座位置集成了传动配合结构，将铲斗式风阻补能结构、齿轮啮合段、连杆传动位、条带张紧槽直接整合在单层组件上，这种集成化设计能够减少整机的零件数量，降低现场装配的复杂度，同时减少多零件装配带来的累积误差，提升传动环节的效率。需要注意的是，当前呈现的结构属于首层组件的设计状态，尚未完成全工况的结构优化与疲劳校核，后续还需要针对不同风速下的叶片形变、连接部位的应力集中、传动组件的配合间隙做进一步的迭代调整。

　　从安装边界来看，该叶片组件的旋转半径适配100W-300W功率段的小型风电主机，叶根连接法兰的孔位与常规小型永磁发电机的输出轴端尺寸匹配，不需要额外做转接法兰的定制，集成的传动组件预留了0.5mm的装配间隙，能够适应户外高低温环境下的材料形变，避免出现卡滞问题。叶身曲面的粗糙度要求控制在Ra6.3以内，降低表面附面层的气流分离概率，叶片的前缘位置做了加厚处理，能够抵御户外沙尘、飞虫的长期冲蚀，延长户外无维护场景下的使用寿命。

　　在实际选型适配过程中，这类集成式叶片结构更适合对安装空间、装配效率要求较高的场景，相比传统分体式叶片加外置传动箱的方案，整体轴向尺寸能够缩短15%左右，整机重量降低约10%，对于便携型离网风电设备、教学演示用风电实验台这类场景有较好的适配性。设计过程中需要重点校核叶根与集成传动结构连接位置的应力，因为该位置同时承受叶片旋转带来的离心力、风载荷带来的弯矩，以及传动机构传递的交变载荷，是整个组件的疲劳薄弱点，需要在后续优化中通过圆角过渡、局部加强筋布置来降低应力集中系数。另外，叶片的静平衡校准也是设计环节需要考虑的内容，集成的各类辅件需要在叶身对应位置做配重平衡，避免旋转过程中出现振动过大的问题，影响主机轴承的使用寿命。
