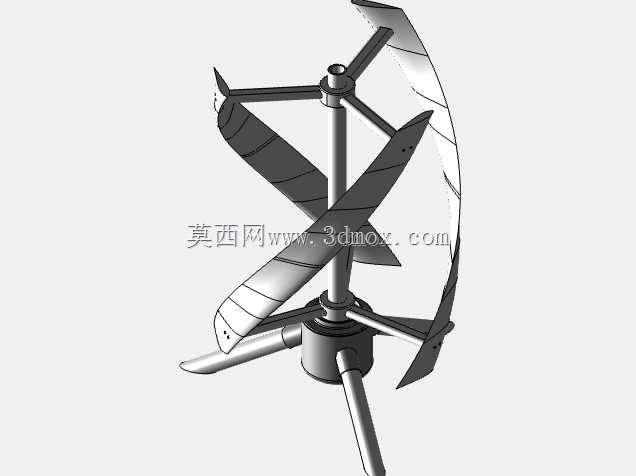

螺旋翼型垂直轴风力涡轮发电装置

　　这款垂直轴风力涡轮装置采用螺旋翼型叶片构型，核心设计逻辑围绕低风速启动、全向受风的应用需求展开，区别于传统水平轴风机需要对风调整朝向的结构，该构型可在任意来风方向下直接捕获风能，适配城市楼宇顶部、偏远山区分布式供电、牧区离网用电、海岛小型供电站等多类场景，无需配套复杂的偏航对风机构，整体运维难度大幅降低。从结构设计层面看，叶片采用螺旋曲面扭转构型，沿竖直主轴方向形成连续的翼型切面，可在来风作用下让不同高度段的叶片持续产生同向转矩，避免传统直叶片垂直轴风机在转动过程中出现的转矩脉动过大问题，运行过程中气动噪声更低，不会对周边环境造成明显的声污染，适合在靠近人居的区域布设。

　　支撑结构采用中心主轴搭配上下辐条支撑的形式，下辐条直接连接底部基座安装法兰，上辐条固定叶片顶端位置，可有效控制叶片在高速转动下的径向摆动量，降低结构疲劳载荷。叶片与辐条的连接位置预留了标准紧固件安装位，可根据实际应用场景的风速区间调整叶片安装倾角，在年平均风速较低的区域可适当增大攻角提升低风速启动性能，在常年高风速的区域可减小攻角降低结构载荷，适配不同区域的风能资源条件。

　　安装边界方面，整体结构沿竖直中心轴对称布置，安装时仅需保证底部基座的水平度即可，无需额外校准来风方向，基座法兰采用通用螺栓孔排布，可直接适配现有小型风电杆的安装接口，整体径向尺寸控制在常规小型风机的布设占地范围内，不会占用过多安装空间，适合在空间受限的屋顶、通信基站杆塔顶部配套安装。从功能特性来看，该结构无外露的高速转动齿轮箱等易损部件，所有转动配合面集中在中心主轴位置，日常仅需定期对主轴轴承进行润滑维护即可，相比同功率水平轴风机，运维频次可降低40%以上。

　　螺旋翼型的叶片设计可让气流沿叶片曲面平滑流过，在湍流强度较高的城市风场环境下，不会因为气流方向频繁变化出现叶片失速问题，发电效率稳定性更强，在风速波动较大的工况下仍能保持平稳的转矩输出，可有效降低后端整流稳压装置的调节压力。设计过程中针对叶片的受力路径做了优化，叶片根部与辐条的连接位置做了局部加厚处理，可承受极端强风下的弯曲载荷，避免叶片在突发阵风下出现断裂脱落风险，中心主轴采用空心轴结构，在保证结构刚度的前提下降低整体自重，减少安装过程中的吊装难度，同时空心轴内部可预留走线空间，让发电输出线缆从轴内部引出，避免线缆随主轴转动出现缠绕问题。该装置可直接配套小型离网发电系统，为监控设备、照明负载、小型通信设备提供持续电力供应，也可多台组阵接入微电网，为小型聚居区提供补充电力，在无电网覆盖的区域可搭配储能电池组形成独立供电系统，解决偏远区域的基础用电需求。
