机加工手动螺杆式台虎钳结构设计

　　在常规金工工位、机加工辅助装夹场景里，这类螺杆驱动的台虎钳是工位标配装夹元件，区别于液压或气动快夹夹具，它的装夹力输出完全依赖手动操作，不需要外接动力源，对工位配套条件要求极低，不管是零散的维修工位、学校金工实习台，还是小型加工坊的钻床、钳工台配套，都能直接部署使用。从实际使用逻辑来看，它的核心作用是在锯切、锉削、钻孔、攻丝、小零件打磨修配这类手动加工作业中，牢牢固定待加工工件，避免加工过程中工件移位导致的加工尺寸偏差、刀具崩损甚至操作安全隐患，装夹稳定性直接决定了手工作业的加工精度上限。

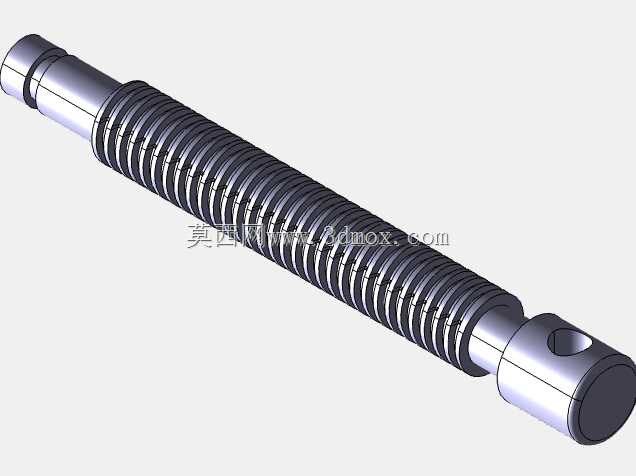

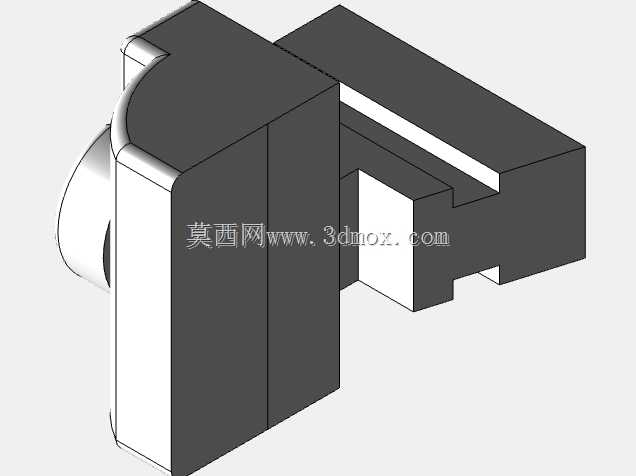

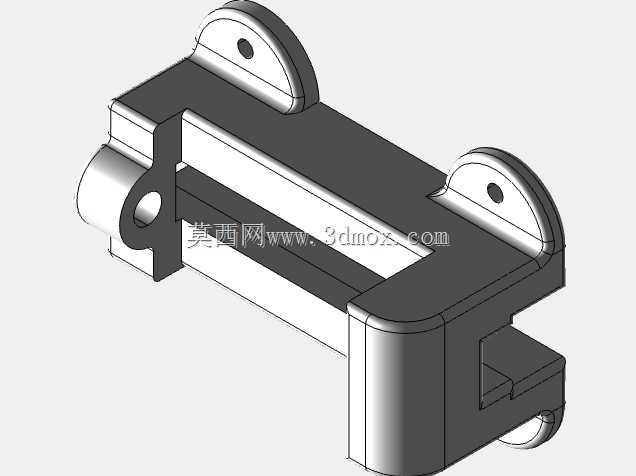

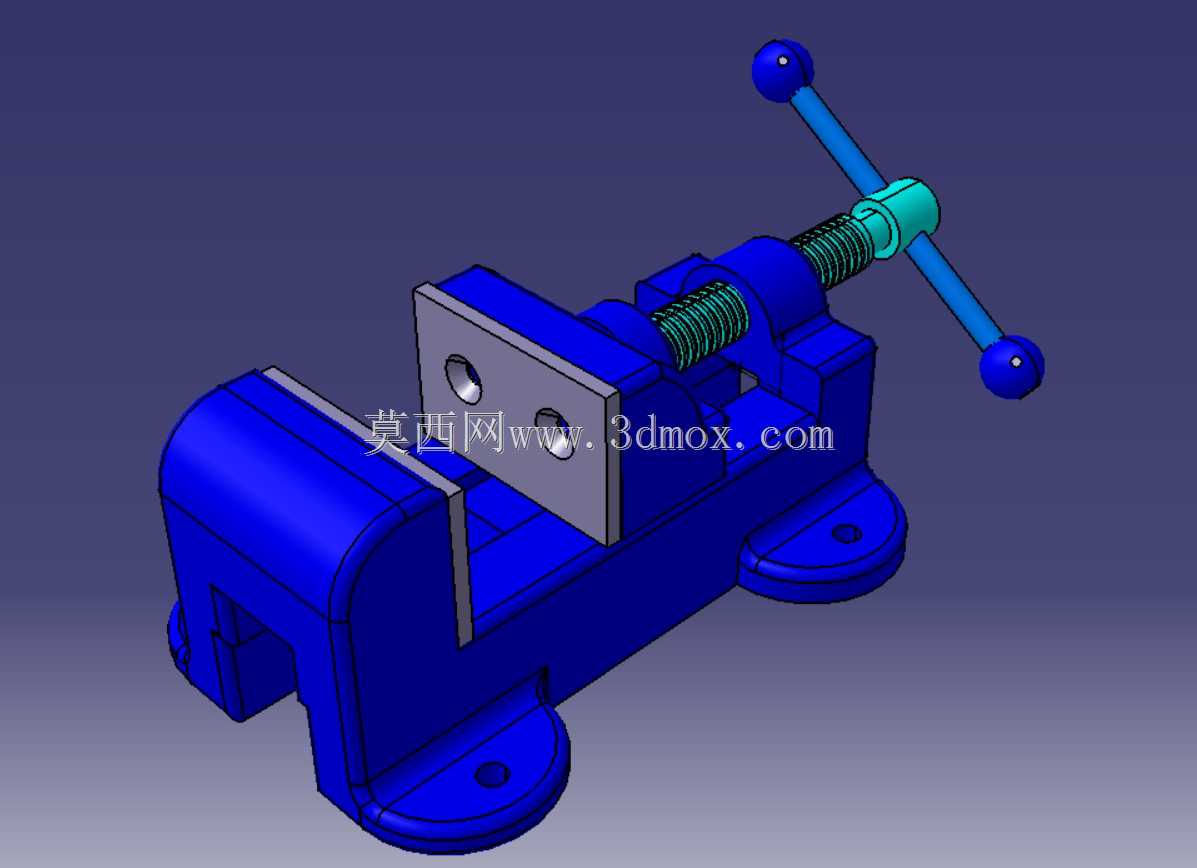

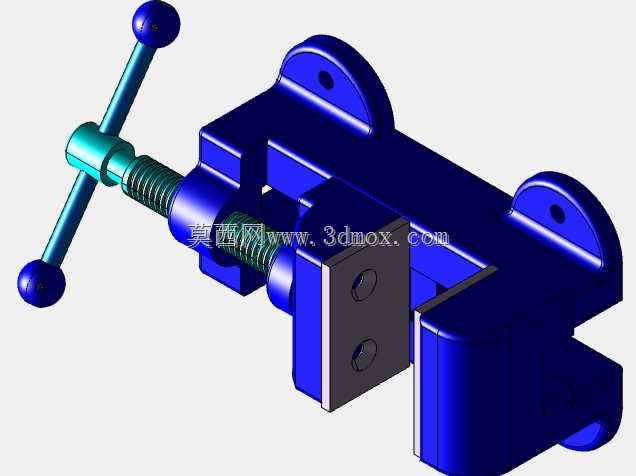

　　从结构设计逻辑拆解，整个虎钳采用固定钳身搭配滑动活动钳口的布局，固定钳身底部设置两个带安装孔的凸缘底座，安装时可以通过螺栓直接穿过底座孔，将整个虎钳锁紧在工作台台面上，安装边界需要预留至少钳身长度1.2倍的操作空间，尤其是手柄回转半径范围内不能有遮挡物，避免操作手柄时发生磕碰。驱动部分采用梯形螺杆传动结构，螺杆一端和活动钳爪做周向固定、轴向可相对转动的配合，转动端部的球头手柄时，螺杆会带动活动钳爪沿着钳身的导向导轨做直线往复运动，实现钳口的开合动作；梯形螺纹的选择本身就考虑了装夹的自锁需求，当手柄停止转动后，螺纹副的自锁特性可以保证活动钳爪不会因为装夹反力出现回退，持续保持稳定的装夹力，不需要额外增加锁止结构。

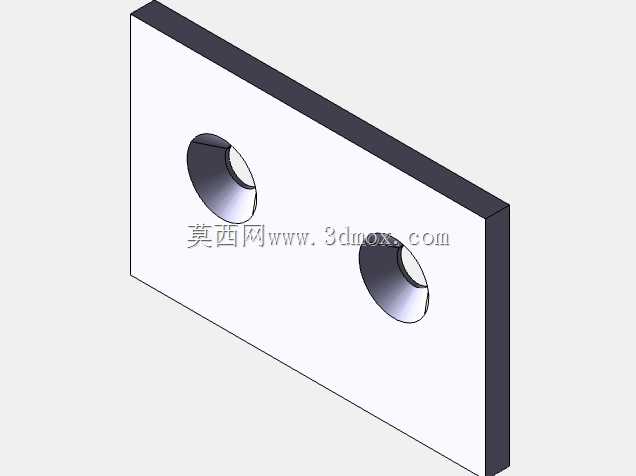

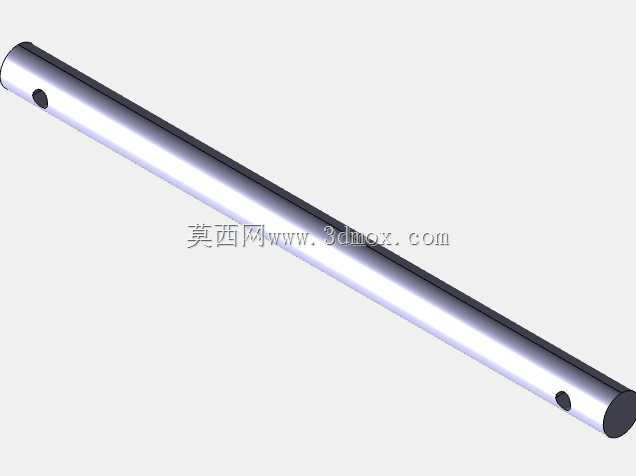

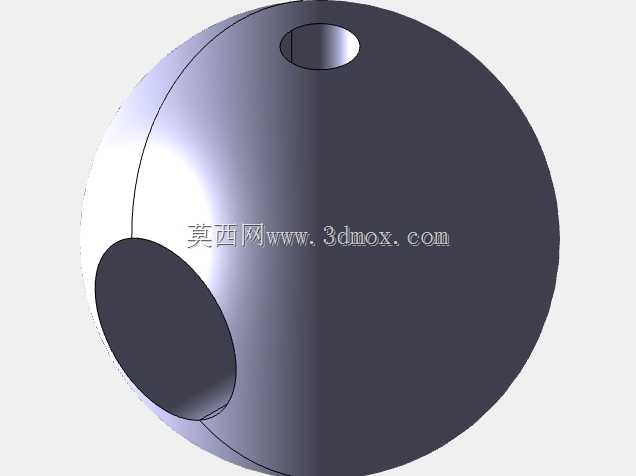

　　钳口部分采用可拆卸的淬硬钳口板，通过内六角螺钉固定在固定钳身和活动钳爪的夹持面上，钳口板表面加工有交叉的防滑齿纹，用来增加和工件接触面的摩擦力，避免光滑工件在装夹时出现滑移；当钳口板磨损或者齿纹崩损后，可以直接拆下螺钉更换新的钳口板，不需要整体更换钳身，大幅降低了后期维护成本。手柄两端设计成球形端头，一方面是增加手动转动时的握持舒适度，减少长时间操作的硌手感，另一方面球形端头可以避免手柄转动过程中尖锐边角剐蹭操作人员，符合工位操作的安全设计要求。

　　设计过程中，导向结构的配合精度是重点考量项，活动钳爪和固定钳身的导轨配合间隙控制在0.02-0.05mm之间，间隙过大会导致活动钳爪上下晃动，装夹工件时出现钳口上翘的问题，直接影响装夹的平行度；间隙过小则会导致滑动阻力过大，操作手柄时需要施加更大的转动力，长时间使用后如果导轨面进入铁屑，还容易出现卡滞问题。整个钳身采用铸铁一体铸造成型后做时效处理，消除铸造内应力，避免长期使用后钳身出现变形，保证钳口的平行度长期保持在公差范围内；螺杆部分采用45号钢调质处理后加工螺纹，表面硬度控制在HB220-250之间，兼顾螺纹的耐磨性和芯部韧性，避免频繁装夹操作导致螺纹过早磨损。

　　从尺寸适配性来看，这类台虎钳的钳口开度设计覆盖了常规小型零件的装夹需求，最大开度可以满足150mm宽度以内的工件装夹，钳口高度设计保证装夹后工件的加工面不会和钳身发生干涉，不管是平板类零件、轴类零件还是不规则的小型异形件，都可以通过调整钳口开度实现稳定装夹；如果是装夹表面精度要求较高的工件，还可以在钳口板上加装铜质或者铝质的软钳口垫，避免硬齿面压伤工件表面，适配精加工零件的装夹需求。在实际工位部署时，除了底座的螺栓固定，还要注意钳身的安装高度要匹配操作人员的手肘高度，一般保持钳口面和操作人员站立时的手肘位置齐平，这样在进行锉削、锯切操作时，操作人员可以更好地发力，减少长时间作业的疲劳感。
