汽车焊装线侧围支架气动夹紧固定工装

　　这套工装主要应用在乘用车白车身焊装生产线上，针对侧围外板与车身支架连接工位的工件定位夹紧需求设计，替代传统人工装夹的作业模式，能在焊装作业全程保持工件位置精度，避免焊接热变形导致的支架位置偏移，适配同平台多款车型的侧围支架装夹作业，可直接集成在现有焊装线的工位基座上，不需要对原有生产线的输送、焊接设备做大规模改造。从结构布局来看，整套工装采用分层式设计，底部为带定位销孔的安装基座，基座上预留了标准T型槽安装位，可根据工位实际布局调整各功能组件的安装位置，基座底部的安装孔位间距匹配焊装线通用的型材基座规格，安装时只需要通过M16的高强度螺栓即可完成固定，整体安装边界控制在长720mm、宽480mm、高650mm范围内，不会和工位周边的焊枪行走路径、输送辊道产生运动干涉。

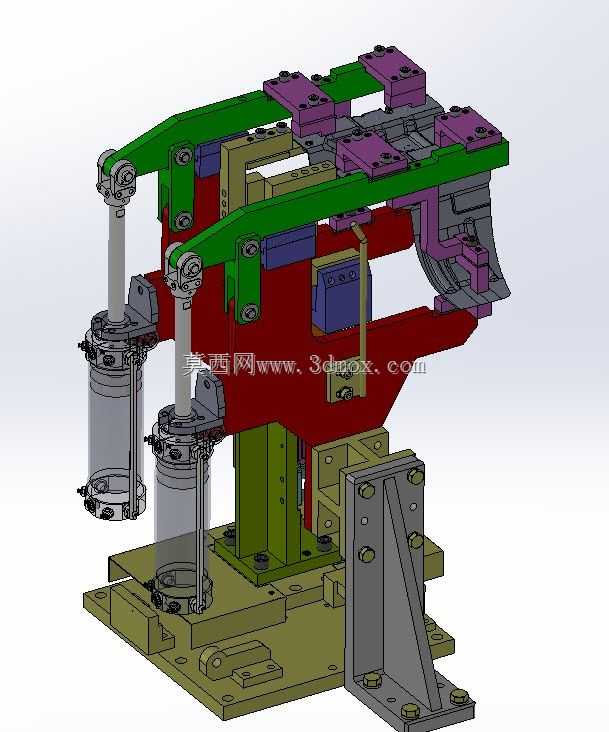

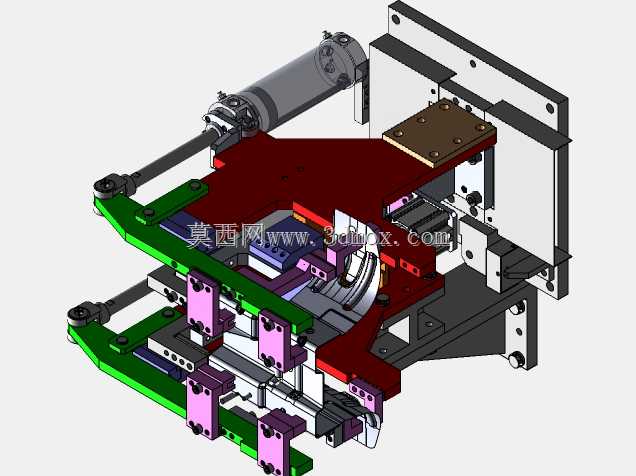

　　工装的执行端采用双气缸驱动的夹紧臂结构，两个夹紧臂对称布置在工装主体两侧，气缸选用带导杆的防回转气缸，夹紧行程设置为120mm，可兼容厚度在1.2mm到3.5mm之间的冲压支架件装夹，夹紧臂的接触端安装了可拆卸的聚氨酯压块，避免夹紧过程中在工件表面产生压痕，压块磨损后可单独更换，不需要整体更换夹紧臂，能降低日常维护的成本。定位组件采用一面两销的经典定位逻辑，在工装的支撑面上设置了两个菱形定位销，对应支架工件上的两个工艺孔，定位销的公差带控制在H7/g6级别，能保证工件重复装夹的位置精度控制在±0.1mm以内，满足机器人焊接的精度要求，支撑面的型面完全匹配支架工件的背面轮廓，所有支撑点都对应工件的刚性区域，避开焊接变形敏感区，防止装夹时工件产生弹性形变。

　　设计过程中充分考虑了焊装工位的作业环境，所有金属结构件都做了发黑防锈处理，气缸的活塞杆位置加装了防尘护套，避免焊接飞溅、车间粉尘进入气缸密封件导致的气缸寿命缩短，气路管线全部布置在工装主体的内侧走线槽内，管线外侧套有耐高温的防火护套，防止焊接飞溅烫坏气管。工装的夹紧臂做了镂空减重设计，在保证结构刚性的前提下降低了运动部件的重量，能缩短气缸的动作响应时间，整套工装的单循环装夹动作时间可控制在2秒以内，匹配焊装线30JPH的生产节拍要求。

　　在结构强度校核阶段，针对焊接过程中可能出现的侧向力、热应力影响，对工装的立柱、基座连接位置做了加强筋设计，立柱和基座之间采用45度斜向加强筋连接，可承受最大1500N的侧向载荷，不会在长期反复受力后出现结构变形，保证长期使用的精度稳定性。工装还预留了传感器安装位，可在夹紧臂的到位位置加装磁性开关，将夹紧到位信号传输给生产线的PLC控制系统，实现装夹状态的实时监控，避免未夹紧状态下启动焊接程序导致的工件报废、设备碰撞问题。这套工装的设计没有采用复杂的非标定制结构，大部分标准件都选用焊装线通用的规格，备件采购和替换都很方便，日常维护只需要定期检查气缸密封状态、定位销磨损情况即可，不需要复杂的维护流程，适合汽车焊装车间的大批量连续生产场景使用，能有效降低人工装夹的劳动强度，提升焊装工序的产品一致性。
