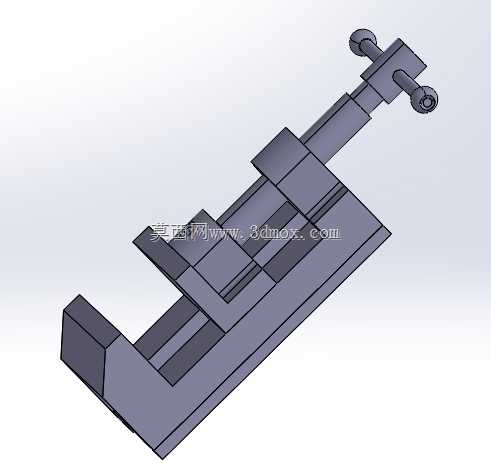

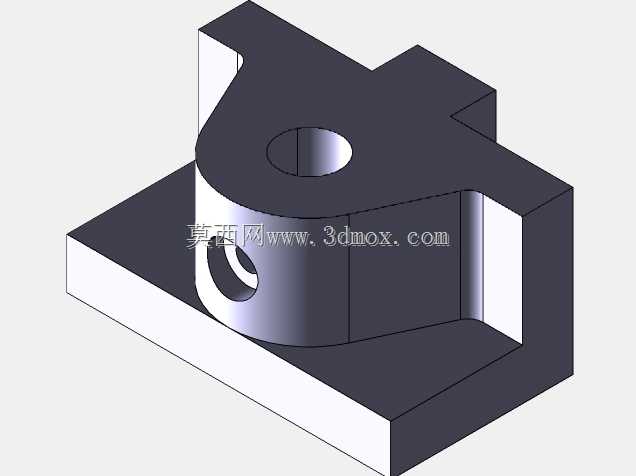

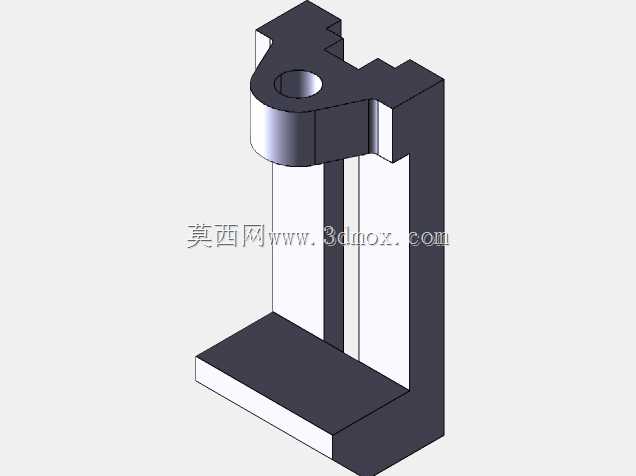

在小型零部件的机加工、装配以及检测工序中,这类滑动式可调定位夹紧结构是车间工位上十分常见的辅助工装,很多时候一线操作工会根据工位的实际加工需求,自行改制这类简易工装,用来替代成本更高的标准快夹,适配小批量多品种的柔性生产场景。从结构本身来看,整个工装采用L型的固定基座作为承载主体,基座上开设了两组平行的滑动导向槽,槽体的宽度与滑动压块的导向凸台做了间隙配合设计,单边间隙控制在0.05mm以内,既保证滑动过程无卡滞,也避免间隙过大导致的压装偏移。滑动臂部分采用阶梯式的伸缩结构,每一级伸缩段都做了等距的定位卡槽,配合端部的旋转压头,可以根据被夹持工件的高度、长度尺寸快速调整夹持范围,不需要额外更换压头或者加装垫块,适配不同外形尺寸的板类、条类零件的装夹需求。

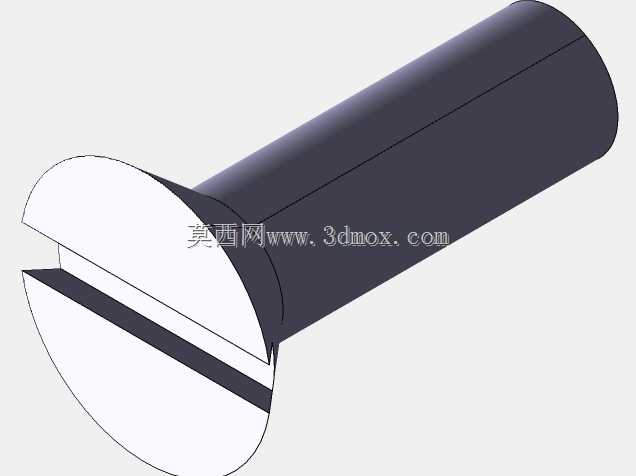

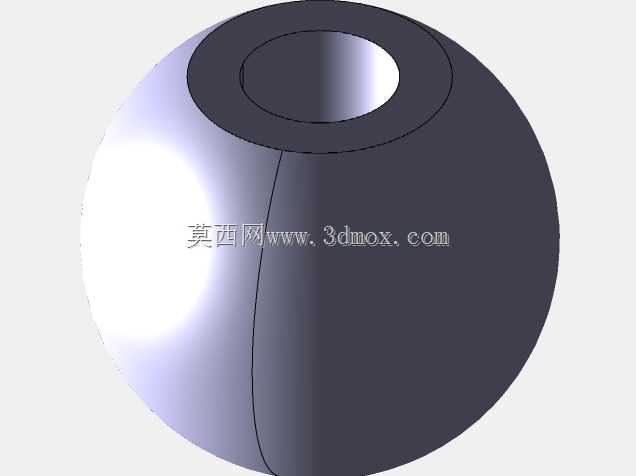

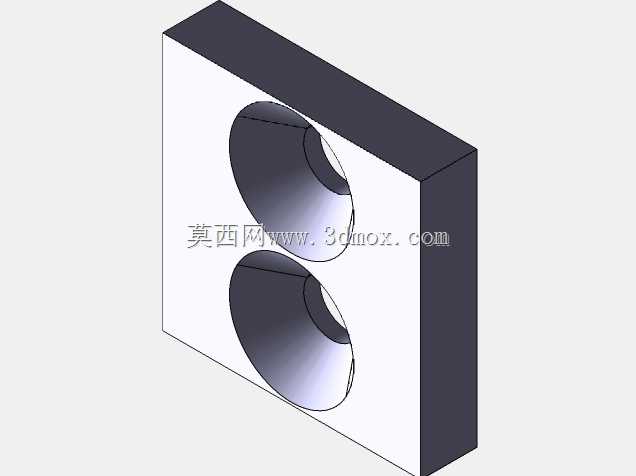

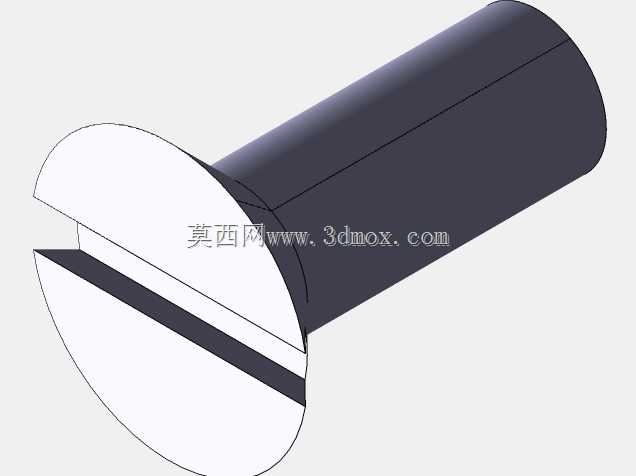

设计这类工装的时候,首先要考虑的是工位的操作空间边界,整个基座的安装孔位设置在L型结构的底部两端,采用沉头孔设计,安装后螺栓头部不会突出基座平面,不会和滑动的压块产生运动干涉,基座的总宽度控制在常用工位工作台的T型槽间距范围内,可以直接通过T型螺栓固定在标准钳工台或者机床工作台上,不需要额外加工转接板。滑动压块的下表面和基座承载面做了平行度公差约束,平行度误差控制在0.02mm以内,保证夹紧工件后,工件的基准面和工作台面保持平行,避免装夹倾斜导致后续加工或者检测出现尺寸误差。端部的旋转压头采用偏心轮结构原理?不对,仔细看结构端部是两个圆柱压头,压头可以绕自身的安装轴小角度转动,在夹紧表面不平整的工件时,压头可以自适应贴合工件表面,不会因为接触面倾斜导致局部应力集中夹伤工件表面,也能保证夹紧力均匀分布在接触区域,避免加工过程中工件出现窜动。

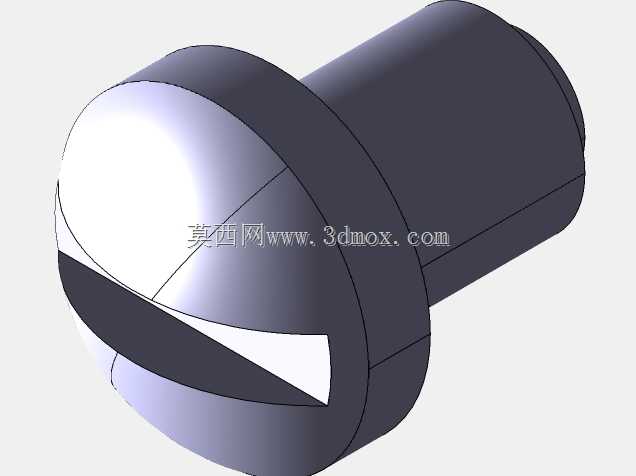

从实际使用场景来说,这类工装常被用在小型零件的钻孔工序、打磨去毛刺工序以及简单的装配压合工序中,比如在给小型铝型材件钻孔的时候,不需要复杂的液压或者气动夹紧系统,只需要手动调整滑动臂的位置,让压头对准工件的非加工区域,滑动到位后通过侧面的锁紧螺钉固定滑动臂的位置,就可以完成工件的装夹,整个装夹过程不超过十秒,对于小批量生产来说,装夹效率远高于需要反复调整的平口钳。和标准的机用平口钳相比,这种结构的夹持范围更大,L型基座的开口方向没有多余的结构遮挡,对于长度超出钳口范围的长条类零件,也可以稳定装夹,不会出现零件悬臂过长导致的振动问题。
在结构细节的设计上,导向槽的端部做了限位挡边,防止滑动臂在调整过程中从基座中脱出,所有的棱边都做了C1的倒角处理,避免操作人员在调整工装的时候被锐边划伤,滑动接触的表面都做了表面淬火处理,硬度达到HRC40-45,提升长期滑动使用过程中的耐磨性能,延长工装的使用寿命,不需要频繁更换磨损的导向部件。整个结构没有复杂的传动零件,所有零部件都可以采用常规的钢板、圆钢通过铣削、钻削加工完成,加工成本低,后期维护也十分方便,如果某个压头出现磨损,只需要拆下更换对应的圆柱压头即可,不需要整体报废工装。在安装尺寸的匹配上,基座底部的安装孔采用长圆孔设计,可以在一定范围内调整安装位置,适配不同工作台的T型槽间距,不需要在工作台上重新打孔,降低了工位改造的成本。很多时候在做生产线的简易工位改造时,这类自制工装的实用性远高于采购的标准工装,因为可以根据现场的实际工件尺寸、操作习惯做针对性的调整,比如可以在基座的承载面上加工刻度线,方便操作人员快速定位工件的装夹位置,进一步提升装夹的效率,减少每次装夹的尺寸找正时间。
