带直杆连接段的起重承重吊钩结构设计

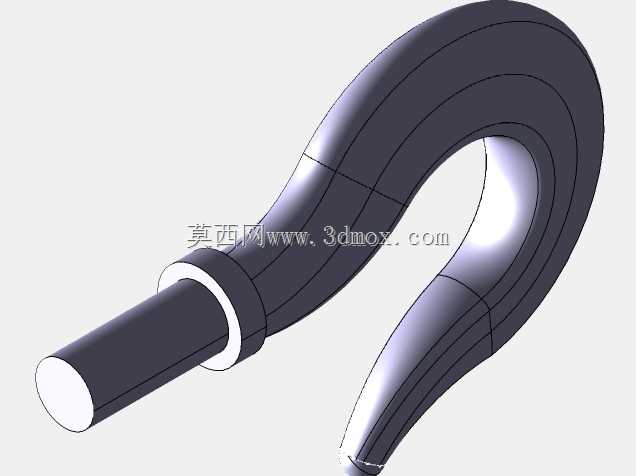

　　在车间物料转运、重型设备吊装、户外施工起重作业场景里，吊钩是直接承接载荷、连接吊索与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，哪怕是局部的应力集中、曲率设计偏差，都可能在满载起吊时引发不可逆的结构失效。这款吊钩的设计没有采用传统的螺纹连接端结构，而是预留了等直径的直杆插入段，直杆与钩身弯弧段之间设置了一圈凸起的定位挡环，安装时直杆可直接插入配套的吊具连接套筒内，挡环端面贴合套筒端面完成轴向定位，相比螺纹连接的结构，这种插接式的安装边界更清晰，不会出现螺纹咬合不足、螺纹磨损导致的连接松脱问题，适配快换式吊具的装配需求，能大幅减少现场更换吊具的对位调整时间。

　　从受力路径来看，载荷从被吊物传递到钩身内侧弧面后，会沿着弯弧段的曲率方向逐步分散到直杆连接段，设计时特意将钩身弯弧的内侧曲率做了连续平滑过渡，没有出现折线拐点，避免了局部应力集中系数过高的问题，钩身的截面采用了类椭圆的变截面设计，在弯弧段受拉应力最大的内侧区域适当增加了截面厚度，而在应力水平较低的外侧区域控制截面尺寸，在保证整体承重能力的前提下，尽可能降低构件自身重量，减少吊具的无效载荷占比。

　　直杆段的外径与配套连接套筒的内径采用间隙配合设计，配合公差控制在H8/f7区间，既保证插接时的顺畅度，又不会因为配合间隙过大导致起吊时出现径向晃动，挡环的外径比直杆段大20%左右，挡环的接触端面做了平面度处理，保证安装后端面完全贴合，不会出现偏载导致的局部压溃问题。钩身的开口尺寸经过适配性设计，能满足常规直径的钢丝绳吊索、卸扣的挂入需求，钩尖部分做了向内的小角度收边，避免起吊过程中吊索从钩口意外滑出，同时钩尖的端部做了圆角钝化处理，不会切割磨损吊索的外层防护结构，延长吊索的使用寿命。

　　在实际建模过程中，先通过草绘勾勒出钩身的中心曲率轨迹，轨迹线从直杆段的端面中心开始，平滑过渡到弯弧段再延伸至钩尖位置，全程保证曲率连续无断点，再以轨迹线为中心扫描生成钩身的基础实体，之后对内侧受力区域做加厚处理，添加直杆与钩身之间的定位挡环结构，最后对所有的棱边做倒圆角处理，尤其是内侧弧面与直杆段的衔接位置，圆角半径不小于5mm，进一步降低应力集中的风险。这款吊钩的安装边界明确，直杆段的插入深度有明确的尺寸限位，挡环的位置刚好对应套筒的锁紧孔位，安装后只需要插入横向锁紧销就能完成固定，不需要额外的焊接或者螺纹紧固操作，适配多种起重设备的末端吊具接口，既可以用于小型车间的单梁起重机，也可以作为电动葫芦的配套吊钩使用，在日常维护时只需要检查弯弧段是否有裂纹、挡环端面是否有压痕即可，维护成本远低于传统的螺纹连接式吊钩。从结构强度的角度考量，整个钩身没有设置额外的减重孔或者开槽结构，保证了受力截面的完整性，避免了孔洞周边的应力集中问题，弯弧段的曲率半径经过反复校核，在满足吊索挂入空间需求的同时，尽可能减小钩身的整体外轮廓尺寸，避免在狭小空间吊装时钩身与周边设备发生碰撞。
