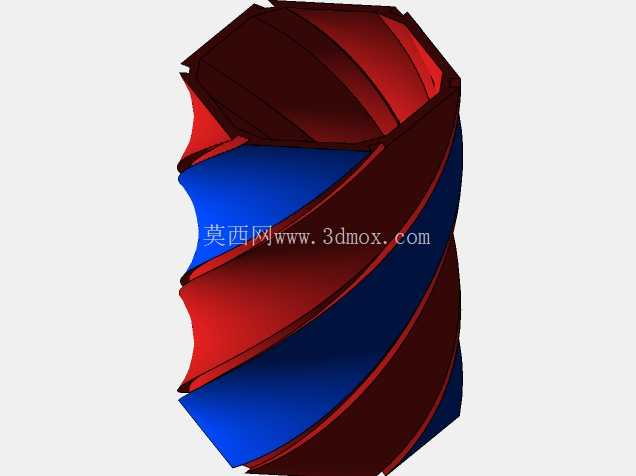

螺旋双色注塑成型办公收纳笔架结构

　　这款螺旋曲面造型的笔架，核心应用场景覆盖日常办公桌面、设计工作室绘图工位、学生学习桌面等文具收纳场景，区别于传统直筒式笔架的呆板造型，采用连续螺旋扭转的曲面结构，在有限的桌面占用空间内拓展了收纳分区的边界。从结构设计逻辑来看，整体采用类圆柱的外轮廓基准，外轮廓最大直径控制在85mm范围内，整体高度设定为120mm，底部预留10mm厚度的平整安装接触面，保证放置在光滑桌面时的静摩擦系数足够，日常取放笔具时不会出现侧滑、倾覆的问题。螺旋扭转的叶片结构从底部基座向上连续延伸，相邻叶片之间形成独立的斜向收纳槽，每个槽位的宽度控制在15-20mm区间，既可以容纳常规直径的中性笔、铅笔、绘图针管笔，也能适配直径稍大的马克笔、美工刀、小型螺丝刀等桌面常用工具，不同槽位的斜向角度设计，让取放工具时不会出现相邻笔具互相卡滞的情况，相比直筒笔架所有笔具集中堆叠、取笔时容易带落相邻文具的问题，这种螺旋分区结构能让每支收纳的文具保持独立的放置空间，取放路径无干涉。

　　设计过程中重点考量了注塑成型的工艺可行性，螺旋曲面的拔模角度沿着扭转方向做了连续渐变处理，最小拔模角度控制在1.5°以上，避免成型后脱模出现表面拉伤的问题，双色搭配的区域沿着螺旋叶片的分界自然分割，不需要额外设计复杂的分型面就能实现两种色彩的区域分界，既降低了模具加工的复杂度，也让外观的色彩分界和结构造型完全融合，不会出现生硬的拼接痕迹。结构强度方面，叶片的壁厚从根部的3mm向边缘渐变至2mm，既保证了整体结构的刚性，放置较重的金属杆绘图笔时不会出现叶片变形弯折的问题，也能控制整体的材料用量，降低成型后的冷却收缩变形量。

　　底部基座做了内凹的减重设计，内凹深度5mm，在不降低底部接触面积的前提下减少了材料堆积，避免成型时基座位置出现缩痕、气泡等外观缺陷。实际使用过程中，螺旋结构的外表面没有尖锐的棱角，所有边缘都做了R1.5mm的圆角过渡，日常使用时不会划伤手部或者刮蹭桌面。收纳容量上，整体可以容纳12-15支常规直径的书写工具，同时预留2个稍大的槽位放置橡皮、卷笔刀等小型文具，完全满足单人桌面的文具收纳需求。从安装边界来看，整体占用的桌面投影面积和常规直径80mm的直筒水杯相当，不会过多占用桌面的有效操作空间，螺旋向上延伸的造型在视觉上更具层次感，不会像方正造型的收纳盒那样产生视觉上的拥挤感。

　　建模过程中，螺旋曲面采用扫掠命令生成，引导线采用等距变距螺旋线组合，保证每个收纳槽的倾斜角度一致，扫掠截面沿着引导线做连续的角度偏转，避免出现曲面褶皱、曲率突变的问题，所有曲面之间做了G1连续过渡，保证后续模具加工时刀具路径平滑，不会出现加工棱线。壁厚检查环节重点验证了螺旋叶片和基座连接位置的壁厚均匀性，避免出现壁厚差过大导致的成型应力集中，连接位置做了R2mm的过渡圆角，分散受力点，即使笔架从1米高度意外跌落至硬质地面，连接位置也不会出现开裂的问题。
