自行车变速换挡连杆结构三维数模

　　该零件为自行车变速系统的核心执行构件，日常骑行场景中，骑行者操作车把处的变速指拨后，拉线拉力会传递至该构件，通过其预设的摆动行程带动拨链器完成链条在不同齿片间的切换，实现不同传动比的挡位切换，适配平路巡航、爬坡、冲刺等不同骑行工况的动力输出需求。

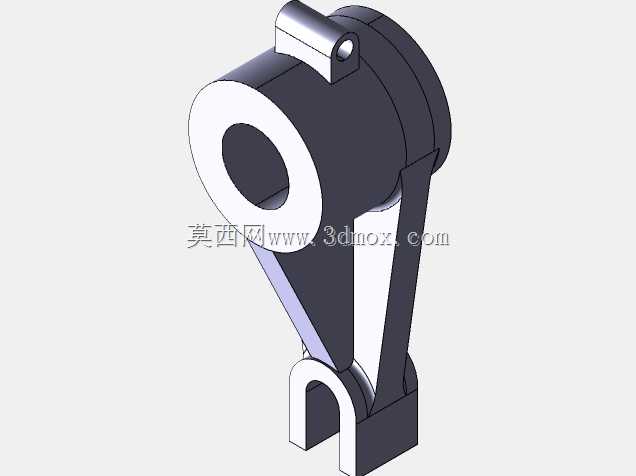

　　从结构设计逻辑来看，该构件采用一体化铸造成型后机加工的工艺思路，主体大端为带通孔的铰接基座，通孔用于与车架预设的安装销轴配合，作为整个构件摆动的旋转支点，孔位公差需控制在H7级，保证铰接转动无旷量同时不会出现卡滞；大端上方延伸出的带孔凸耳为变速拉线的固定点位，拉线锁紧后拉力直接作用于该凸耳，驱动整个构件绕基座销轴转动；主体向下延伸的两支斜向支撑臂做了等强度优化，臂身截面从基座端向末端逐步收窄，在保证摆动过程中结构刚性、不会受拉线拉力产生形变偏移的前提下，尽可能降低零件自身重量，契合自行车零部件轻量化的设计需求；末端的U型叉口为拨链器连接端，叉口两侧的同轴孔用于穿装连接销轴，将构件的摆动行程精准传递给拨链器，叉口的开口尺寸需与拨链器连接端的厚度匹配，装配后两侧预留0.1-0.2mm的间隙，避免换挡过程中出现侧向摩擦。

　　安装边界方面，主体基座通孔的公称直径为12mm，适配市面上主流山地车、公路车车架后叉端的标准安装销轴尺寸；构件整体摆动行程为18度，对应后飞轮从最小齿片到最大齿片的全挡位切换行程，设计时需校核摆动全行程内构件与车架后叉、辐条、链条的间隙，最小间隙需控制在3mm以上，避免骑行颠簸时出现干涉剐蹭；拉线固定凸耳的孔位为M5螺纹孔，适配标准自行车变速拉线的锁紧螺丝；末端U型叉口的宽度为8mm，同轴孔直径为6mm，匹配通用规格的拨链器连接销轴。

　　实际使用中，该构件的形位公差要求较高，基座铰接孔与末端叉口连接孔的平行度需控制在0.05mm以内，否则会导致拨链器偏移，出现换挡不准、掉链的问题；支撑臂的抗疲劳性能需满足10万次以上换挡循环的测试要求，避免长期使用后出现臂身断裂的失效问题。建模过程中，优先通过旋转特征构建主体基座的圆柱结构，再通过拉伸凸台构建上方的拉线固定凸耳，斜向支撑臂采用放样特征生成，保证截面过渡顺滑无应力集中点，末端U型叉口通过拉伸切除完成开口结构，所有棱边做R0.5-R1mm的圆角处理，既可以消除加工应力集中点，也能避免装配时锐边划伤拉线或操作人员。
