工业通风管路及支撑机架结构设计

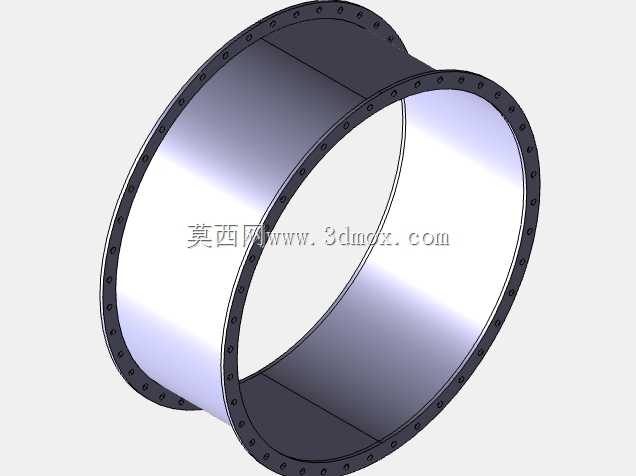

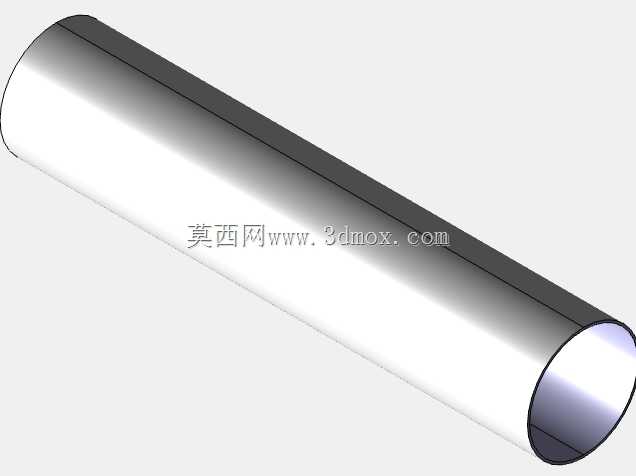

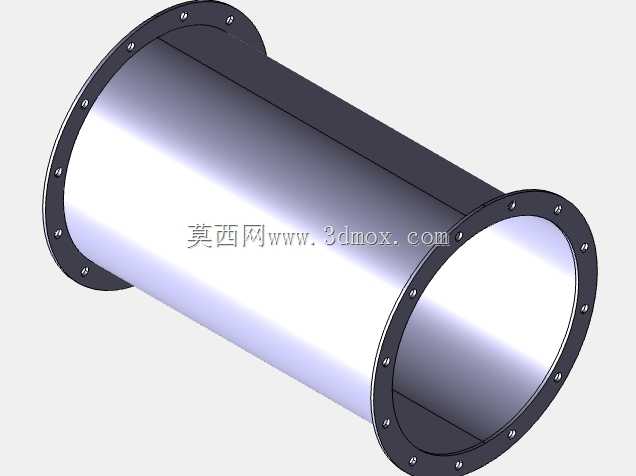

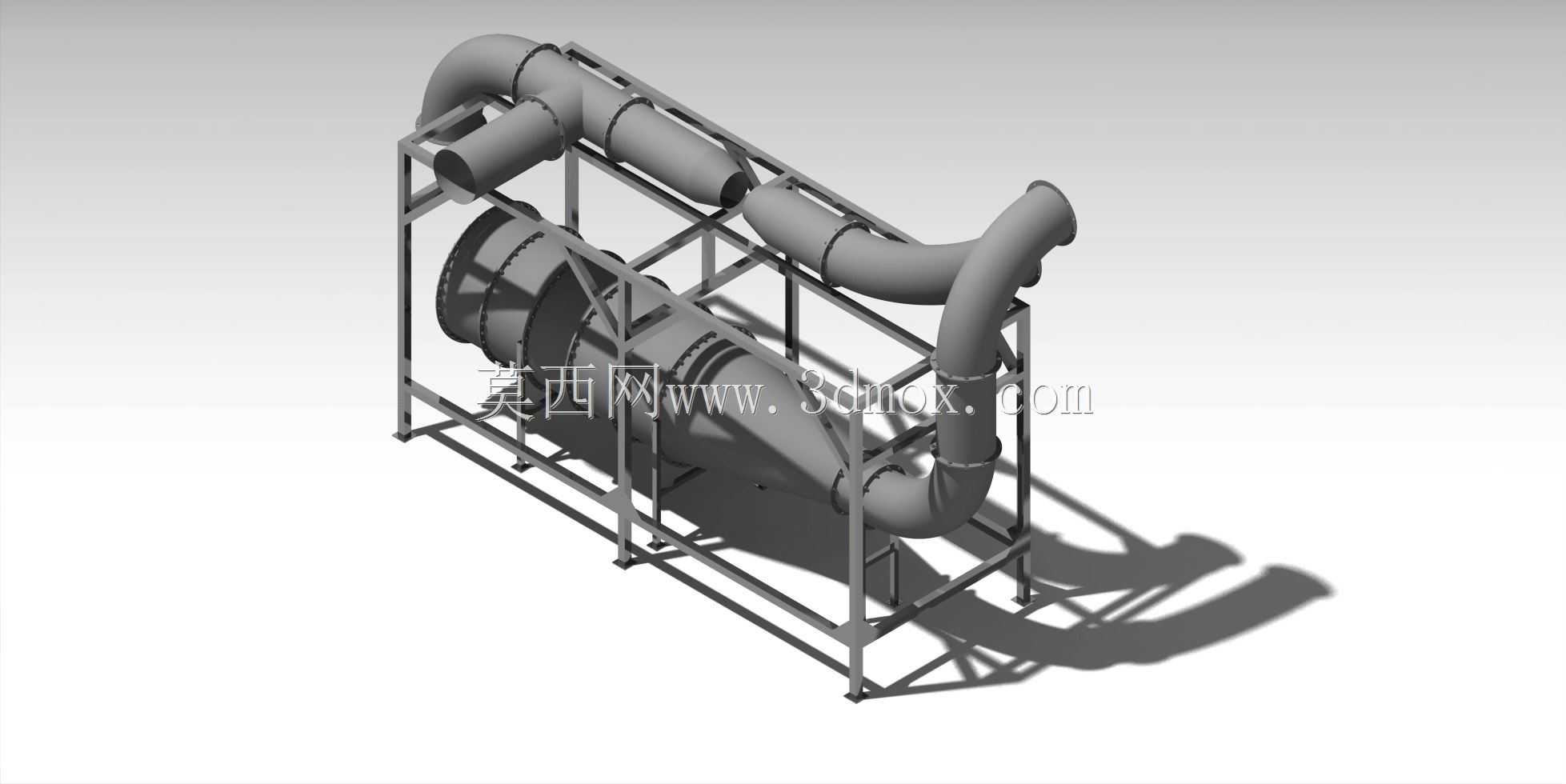

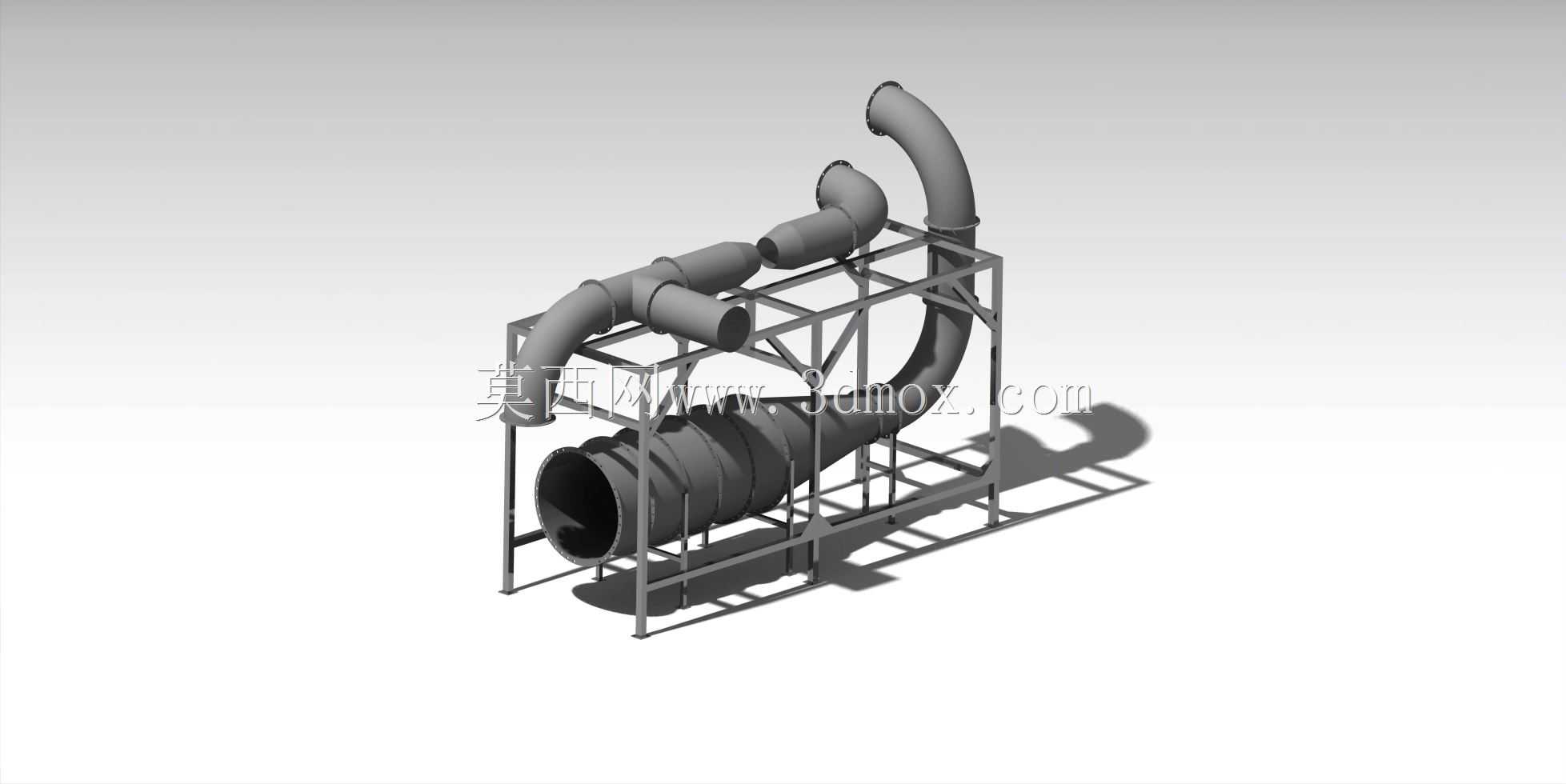

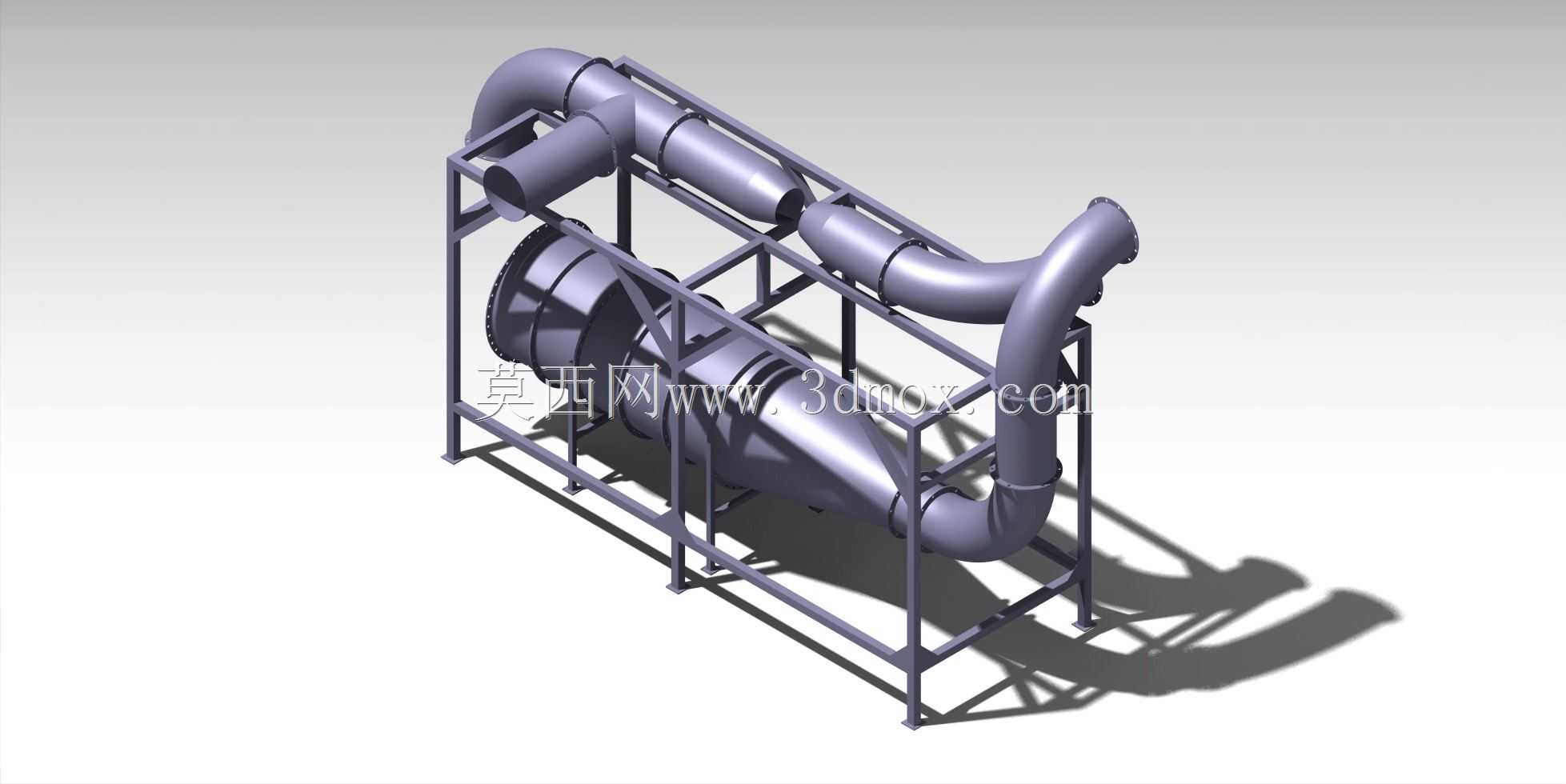

　　这套管路结构主要面向工业厂房通风除尘、工艺废气输送、物料风送系统的现场布设需求，在车间排风、粉体输送、环保除尘配套的管路布设场景中，这类带集成机架的管路组件可以直接作为预制段完成现场拼接，减少现场焊接、弯管校准的工作量，尤其适合空间局促、管路走向需要多次变向的生产车间布设场景。从结构组成来看，整套组件包含多段不同曲率的弯管、直筒管路、变径过渡段以及一体式方管焊接支撑机架，所有管路接口均采用标准法兰对接形式，现场安装时可直接与同规格的前端除尘设备、后端排风出口或者中间输送管路完成对接，不需要额外做接口改制。

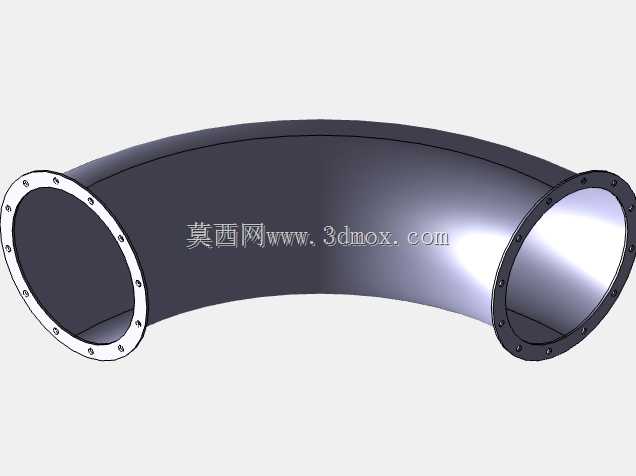

　　弯管段的曲率半径经过流体阻力优化，在90度转向位置采用大曲率平滑过渡，避免风送物料时出现物料堆积堵管、含尘气流经过时局部阻力过大导致压损超标的问题，变径段则采用锥度过渡设计，在管路直径变化位置不会形成气流涡旋，降低管路运行过程中的振动与噪音。支撑机架采用矩形方管焊接成型，整体框架做了等距横撑加固，所有管路与机架的连接位置都设置了弧形管托，管托与管路外壁贴合面积足够，避免长期运行过程中管路局部应力集中导致焊缝开裂，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土地面，也可以搭配减震垫使用，适配有振动源的安装场景。

　　设计过程中首先梳理了管路的气流走向逻辑，根据现场常见的空间避让需求，将多段弯管的转向角度、安装高度做了统一规划，让整套预制管路可以直接适配常见的设备侧方排风、高位排风的安装需求，不需要现场再切割调整管路长度。管路的壁厚选择兼顾了刚性与重量平衡，普通通风场景下的壁厚可以满足负压运行时的抗变形需求，如果用于磨损性较强的粉体风送场景，也可以在弯管易磨损位置额外增加耐磨衬层，模型中预留了衬层安装的壁厚余量。安装边界方面，整套组件的整体占地尺寸适配常规车间的设备旁预留空间，机架的高度设置让管路最低位置距离地面留有足够的检修空间，日常维护时可以直接在地面完成法兰螺栓紧固、管路漏点检查的操作，不需要搭建额外的登高平台。

　　管路的接口法兰统一采用标准公称直径设计，可直接匹配市面上常见的通风蝶阀、软连接、消声器等配套配件，不需要单独定制转接法兰。在结构细节上，所有管路的焊缝位置都做了内表面平滑处理，减少气流经过时的阻力，同时避免粉尘在焊缝凸起位置堆积，对于食品加工、医药生产类的洁净通风场景，也可以在管路内壁做抛光处理，满足洁净度要求。机架的焊接位置都做了应力释放处理，避免长期受管路重量、气流振动影响出现机架变形，横撑的间距经过承重计算，即使管路满负荷运行（内部存在气流脉动、物料冲击），也不会出现管路下沉、接口错位的问题。另外，这套管路结构的模块化设计思路，也方便后续产线调整时的管路拆解移位，所有连接位置均为可拆卸法兰结构，拆解后可以根据新的布设需求重新组合直段与弯管，减少管路改造的材料浪费。在实际工程应用中，这类预制管路组件相比现场临时焊接的管路，安装效率可以提升60%以上，同时管路的同心度、弯管曲率的一致性都更有保障，能有效降低整个风网系统的压损，减少配套风机的能耗损失。
