手动立式小型灌装压合设备结构模型

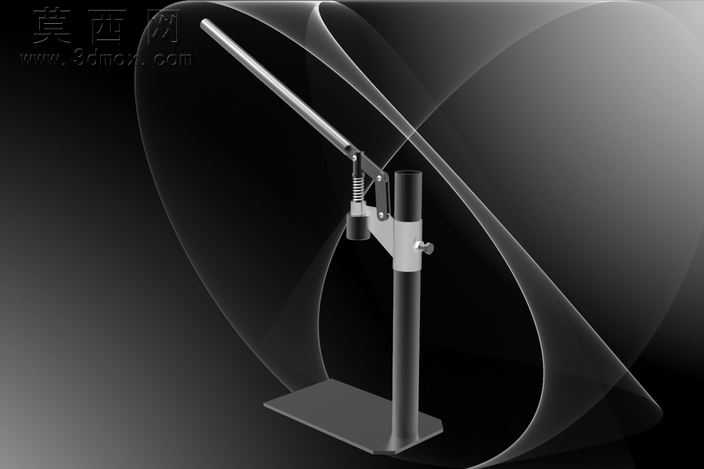

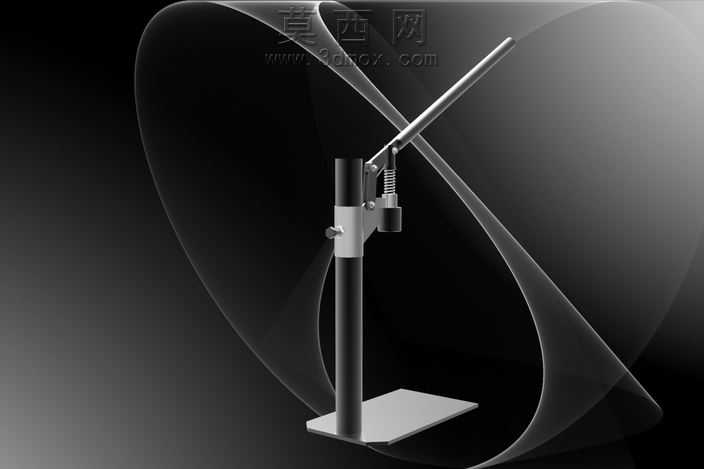

本模型为手动立式小型灌装配套压合设备，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循机械设计的装配逻辑，从底座零件开始逐步向上完成立柱、锁紧套、杠杆压臂、弹簧复位组件、压头部件的逐一建模与装配约束，所有零件间的配合关系均按照实际机械运动逻辑设置，保证压臂下压、弹簧复位的动作可在软件中完成运动仿真验证。渲染阶段采用深色渐变背景突出设备主体金属质感，底座赋予磨砂哑光金属材质模拟冷轧钢板冲压成型后的表面效果，立柱采用亮面镀铬金属材质还原金属杆件的抛光质感，锁紧套与压头部件做了金属切削加工后的细腻纹理处理，杠杆手柄包裹防滑哑光塑胶材质，复位弹簧采用弹簧钢特有的银灰色金属质感，不同材质间的粗糙度、反光度参数经过反复调试，最终渲染图可清晰呈现设备的结构层次与材质差异。结构设计上采用方形平板底座保证设备放置稳定性，垂直立柱作为主要承载结构通过锁紧套实现压装高度的可调设计，杠杆压臂通过铰接结构与立柱上部连接，利用杠杆原理降低手动操作的按压力度，铰接位置内置复位弹簧实现压装完成后压臂的自动回位，压头位置可根据不同灌装容器的尺寸更换适配接头，整体结构紧凑无冗余部件，所有受力部位均做了加强结构设计，避免手动压装过程中出现结构变形。设计思路围绕小型作坊式小批量灌装作业场景展开，摒弃复杂的气动、电动驱动结构，全手动操作无需外接动力源，设备整体拆装便捷，维护成本极低，可适配小规格容器的灌装后压盖、简易灌装定量作业需求，建模过程中对所有零件的壁厚、铰接间隙、安装孔位均做了符合机械加工公差的参数设置，可直接导出工程图用于实物的加工生产。
