模压行业四柱式压装工装结构设计

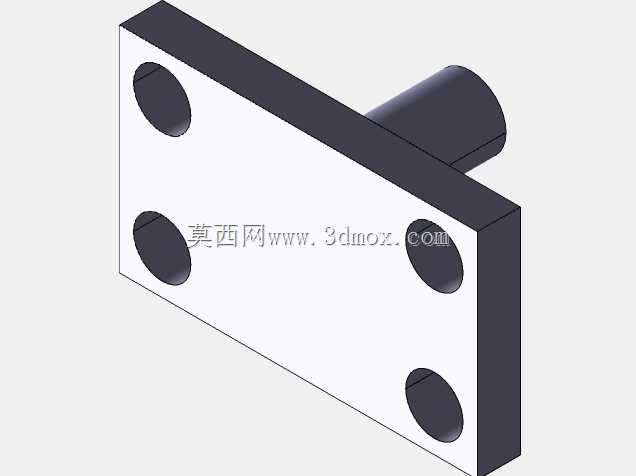

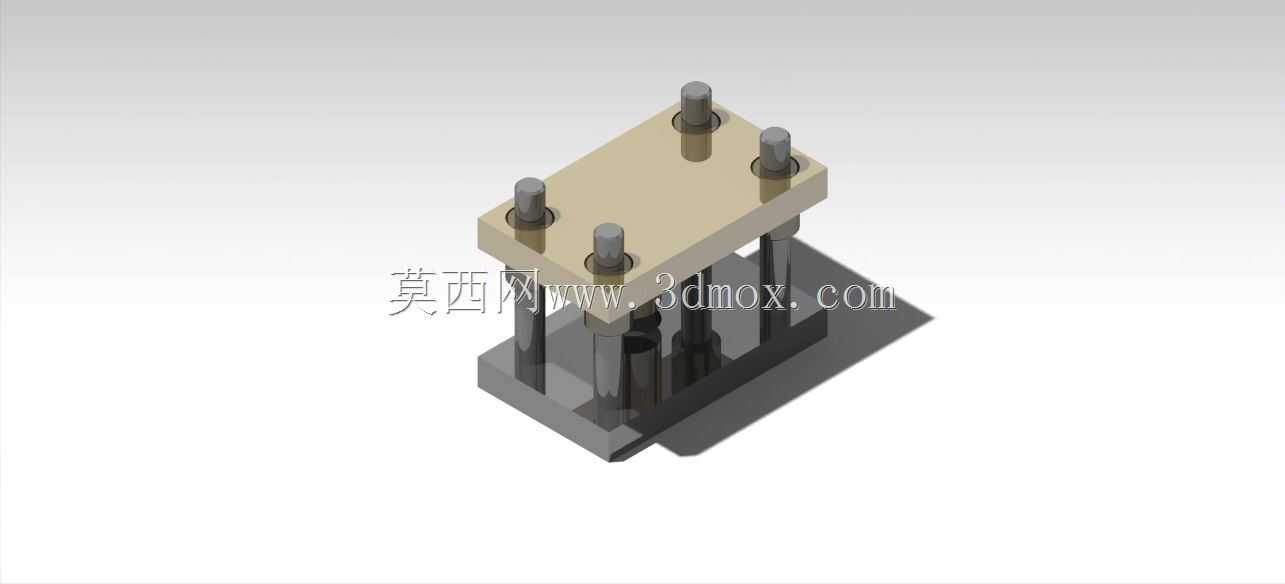

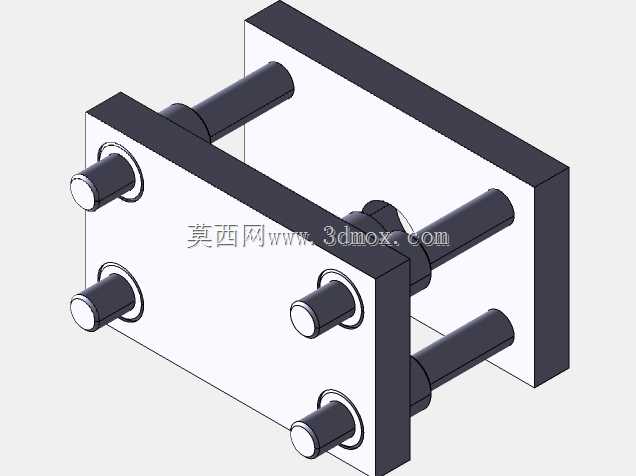

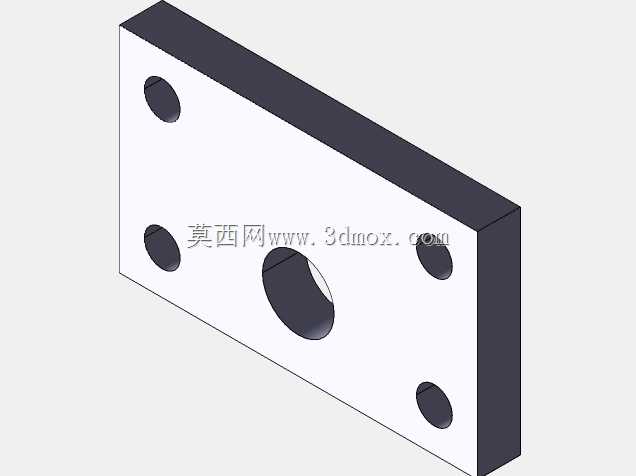

　　这套四柱导向的压装工装，主要面向小型模压件的压合、铆接、整形工序，常见于电子接插件压装、小型五金件冲切整形、复合材料小件模压定型的生产场景，适配10吨以内的小型压机安装使用，在小批量多品种的机加工车间、电子零部件组装线、五金冲压配套工位都能见到这类结构的应用。从结构布局来看，四根镀铬导向柱采用对称分布设计，上下安装板通过导套与导柱配合，导向间隙控制在0.02mm以内，压合过程中不会出现偏载啃模的问题，上模安装板预留了通用的模柄安装孔与螺丝固定位，可快速更换不同的压合冲头，下模固定板开设了T型槽与定位销孔，方便根据不同工件的外形更换定位夹具，不用整体拆装工装主体就能完成换型，适配多品种小批量的生产节奏。

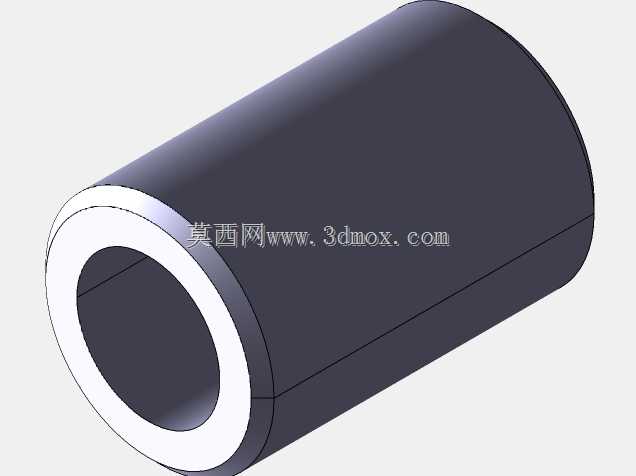

　　设计之初就考虑了现场安装的边界条件，整体安装 footprint 控制在300mm×250mm范围内，总高度不超过320mm，不需要对现有压机工作台做额外改造，直接通过压板螺丝就能固定在普通台式压机、小型气动冲床的工作台上，导柱的行程预留了80mm的安全余量，压合过程中导柱不会脱离导套，避免了合模过程中出现导向失效的风险。上下板的材质选用45号钢调质处理，表面做发黑防锈处理，导柱采用轴承钢淬火后精磨，表面粗糙度达到Ra0.8，配合铜基石墨导套，长期使用也不会出现导向卡顿、磨损过快的问题，日常维护只需要定期在导柱表面涂抹少量润滑脂即可，不需要复杂的拆解保养。在实际使用场景中，这类工装可以完成薄金属片的冲切、塑胶件与五金件的压合铆接、粉末冶金小件的整形、小型橡胶件的模压定型，相比单导柱或者无导向的简易压合夹具，压合精度能控制在0.05mm以内，压合后的工件一致性更好，不会出现压偏、压裂工件的问题，能有效降低不良品率。结构设计上没有采用复杂的非标定制件，所有的导向柱、导套、固定螺丝都采用标准件，后期维护更换配件不需要单独定制加工，车间的普通机修人员就能完成配件更换与工装调整，下模的定位块可以根据工件外形单独设计更换，工装主体可以长期重复使用，大幅降低了不同产品的工装开发成本。

　　考虑到现场操作的安全性，上模安装板的边缘做了R3的倒角处理，没有尖锐的棱角，避免操作人员上下料时被划伤，导柱的下端做了限位台阶，即使压机行程调节超限，也不会出现上下板分离、工装散落的问题。在压装力传导路径上，上板的受力点设计在四根导柱的中心位置，压合过程中受力均匀分布到四根导柱上，不会出现单侧受力过大导致导柱变形的问题，长期满负载使用也能保持结构精度。这套结构也可以根据实际使用需求做扩展，比如加装行程限位块、压力检测传感器、工件到位检测开关，就能升级成半自动压装工位，适配自动化生产线的集成需求，不需要对主体结构做大幅改动。

　　对于小型加工车间来说，这类通用型四柱压装工装的通用性很强，不需要为每一款小零件单独开发整套工装，只需要更换对应的上下模头与定位块，就能快速适配新的产品压装需求，能有效缩短新产品的工装开发周期，降低生产准备阶段的成本投入。在安装调试阶段，只需要将工装固定在压机工作台面，用百分表打表校正上模与下模的平行度，控制在0.03mm以内就可以投入使用，调试过程不需要复杂的专用工具，普通的装配钳工就能完成调试工作。日常使用中需要注意避免偏载压合，不要超出工装的额定负载使用，定期清理导柱表面的金属碎屑与杂物，就能保证工装长期保持稳定的压合精度，使用寿命可以达到5年以上，远高于简易焊接式工装的使用周期。
