汽车白车身焊接定位夹紧工装夹具

　　在汽车整车制造四大工艺的焊装环节，白车身（BIW）的拼接精度直接决定整车装配公差、外观匹配度乃至行驶NVH表现，而单件定位夹紧的可靠性，是所有自动化焊接、涂胶、铆接工序能够稳定开展的核心前提。这套夹具正是针对白车身覆盖件、结构件在焊装工位的固定需求开发，适配侧围内板、门槛加强板、轮罩分总成等多类钣金件的工位装夹，可直接集成到自动化焊装线的工位基座上，也可用于人工补焊工位的工件固定。

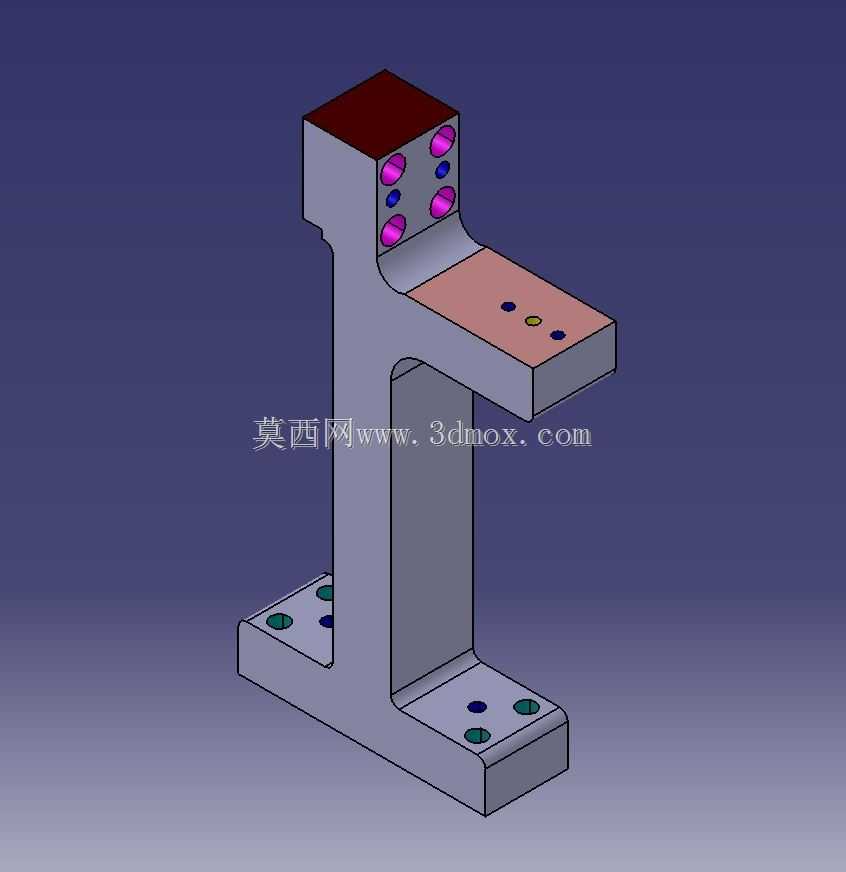

　　整套夹具采用C型开放式悬臂支撑结构，底部为整块加工成型的安装基座，基座上预留4处沉头螺栓安装孔，可直接通过M12内六角螺栓固定在焊装工位的型材工作台或者变位机法兰面上，安装孔位采用长圆孔与圆孔组合的设计，允许安装时存在±2mm的位置调整余量，降低工位基座的加工精度要求，也方便后期夹具维护时的位置校准。基座向上延伸出一体式的支撑立臂，立臂与基座衔接处做了大圆角过渡处理，避免焊接飞溅堆积在应力集中角位，同时提升整体结构的抗扭刚度，在夹紧气缸输出最大夹紧力时，立臂顶端的形变量可控制在0.05mm以内，完全满足焊装工位±0.1mm的定位精度要求。

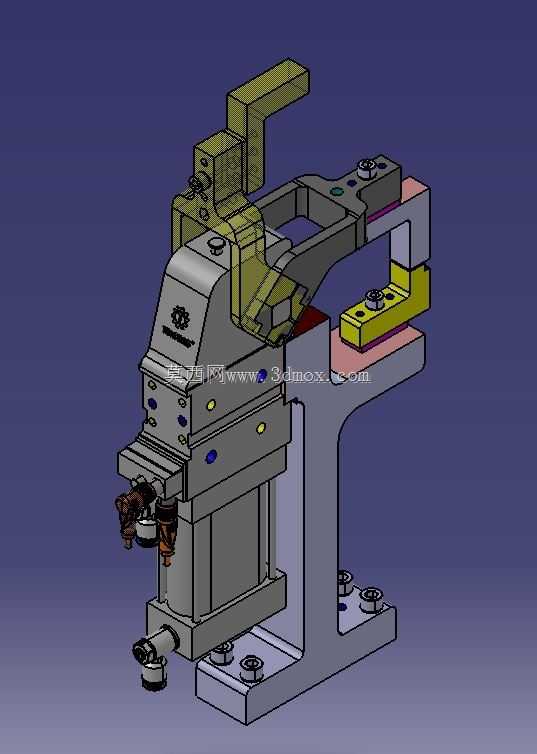

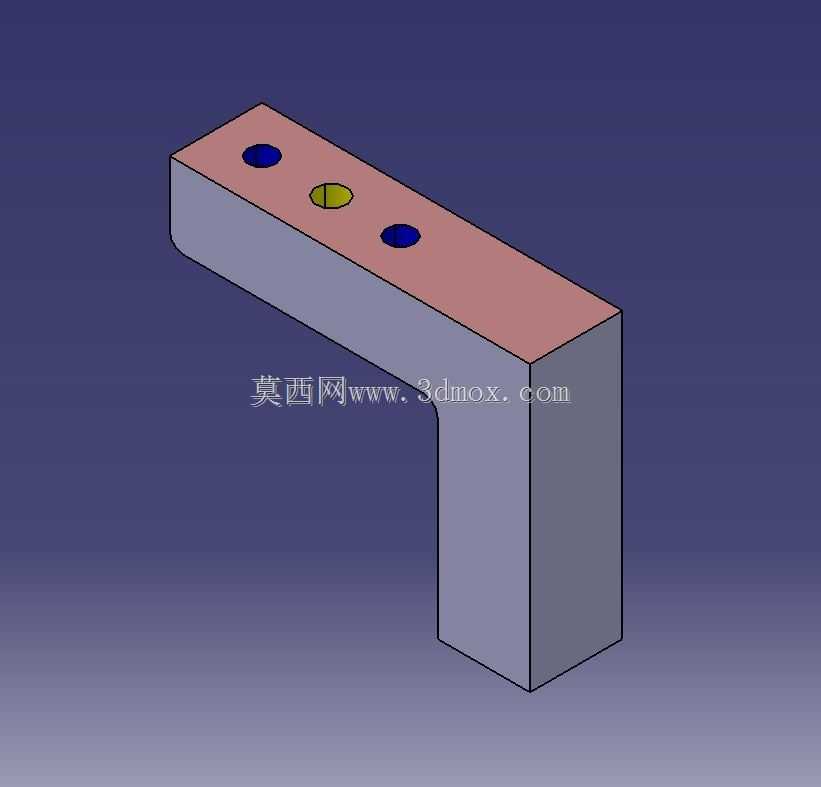

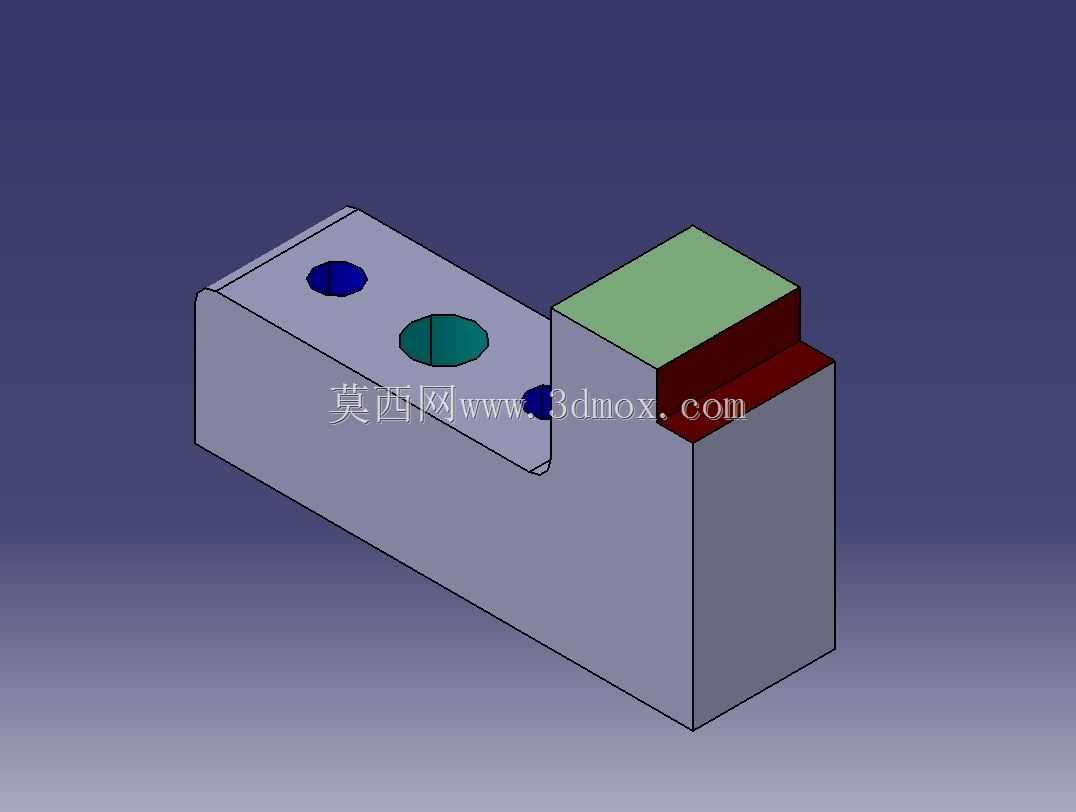

　　夹紧执行端采用气动驱动的杠杆式压臂结构，压臂的压紧头根据所夹持钣金件的型面做了仿形设计，接触面上镶嵌有聚氨酯防滑垫块，既可以避免硬质金属压头划伤镀锌钣金表面的防腐层，也能增大接触摩擦力，防止焊接过程中工件受焊枪压力、热变形应力出现位置窜动。压臂的开合行程设置为45mm，足够的开合空间可以满足工件上下料的操作需求，不管是人工取放件还是机器人自动抓料，都不会出现干涉碰撞。定位侧的支撑块同样采用仿形设计，与压头位置上下对应，形成对工件的夹持力偶，支撑块上预留有2处定位销安装位，可根据不同工件的定位孔位更换对应直径的菱形销与圆柱销，实现工件的完全定位，限制六个自由度，避免装夹时出现过定位或者欠定位的问题。

　　气路接口设置在夹具本体的侧下方，采用标准G1/4快插接口，可直接对接车间的集中供气管路，气缸上附带磁环开关安装槽，可加装磁性传感器反馈压臂的开合状态，将信号接入焊装线的PLC控制系统，实现夹紧状态的实时监控，只有当压臂完全压紧到位时，焊接机器人或者焊枪才会启动作业，避免出现未夹紧就焊接的质量事故。整套夹具的所有外露金属件都做了发黑防锈处理，适配焊装车间多焊接飞溅、高湿度的恶劣工况，日常维护仅需要定期清理压头、支撑块上的焊渣堆积，检查紧固螺栓的预紧力即可，不需要复杂的保养流程。

　　在实际产线应用中，这类夹具通常会成组布置在焊装工位上，根据工件的外形轮廓在关键定位点设置对应的夹紧单元，每个夹紧单元可独立控制夹紧动作，适配不同车型的共线生产需求，只需要更换对应的仿形压头与定位销，就可以快速切换生产车型，大幅降低多车型混线生产的工装改造成本。夹具的整体结构没有冗余的设计部件，所有受力部件都经过刚度校核，在保证夹紧力足够的前提下尽可能压缩整体外形尺寸，减少在焊装工位的空间占用，给焊枪、机器人的运动轨迹留出足够的安全空间，避免焊接过程中出现焊枪与夹具的碰撞干涉。
