视觉检测设备用摄像头安装固定支架

　　在工业视觉检测场景中，相机安装支架的刚性与定位精度直接决定成像质量，进而影响尺寸检测、缺陷识别的准确率，这款支架正是针对紧凑型视觉工位的安装需求设计。从实际使用场景来看，这类支架多用于流水线旁的定点检测工位、小型自动化设备的内置图像采集模块安装位，适配工业面阵相机的侧装、俯装固定需求，可在设备运行过程中保持相机位置稳定，避免因设备振动带来的成像虚焦、视场偏移问题。

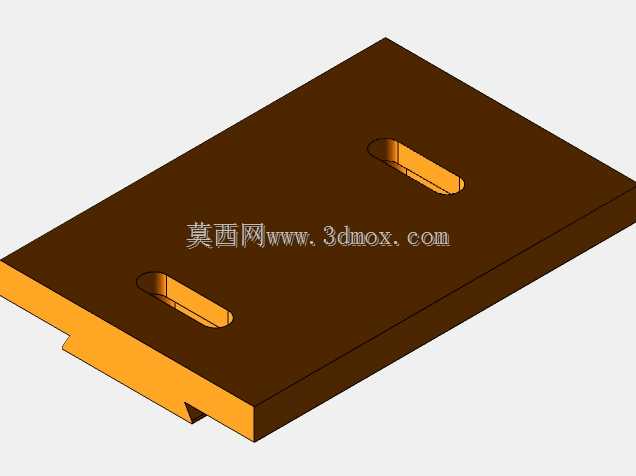

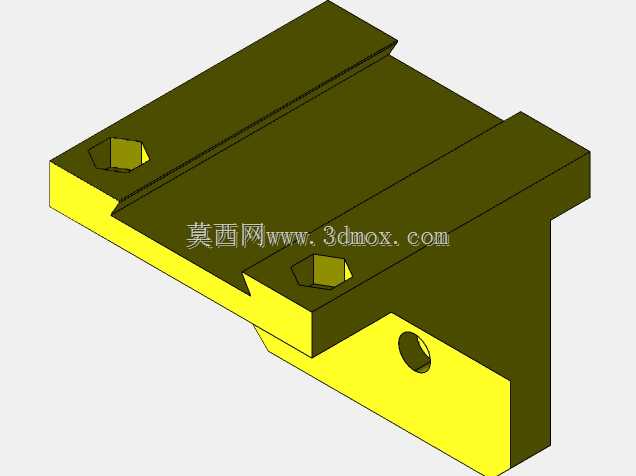

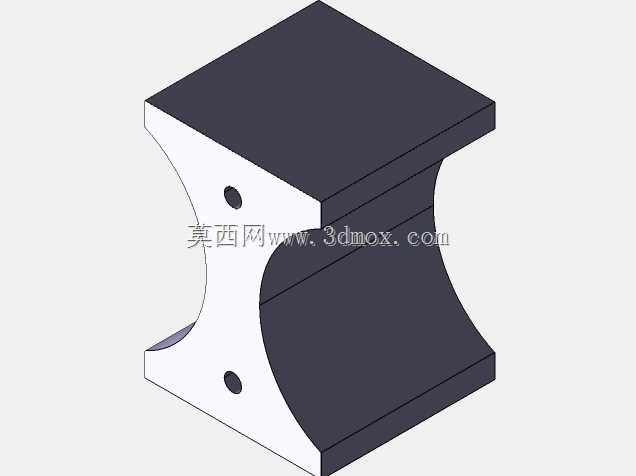

　　设计之初优先考虑安装刚性与空间适配性，主体采用L型折弯式结构，垂直安装面与水平承载面形成稳定的直角支撑，相比平板式直装支架，可减少相机安装后的悬臂长度，降低振动带来的位置偏移量。水平承载面设置两条平行的定位凸台，凸台间距匹配常规工业相机底部的安装槽尺寸，安装时相机可沿凸台方向滑动调整视距，调整到位后通过承载面两端的沉头孔完成锁紧，沉头孔采用内六角螺栓适配规格，锁紧后螺栓头不高出承载面，避免与相机底部结构产生干涉。垂直安装面用于将整个支架固定在设备机架或安装立板上，侧面设置的横向螺纹孔可用于穿设定位销，在支架初次安装校准后打入定位销，可避免长期使用中螺栓松动带来的支架移位，保障相机视场的长期稳定性。

　　从安装边界来看，支架整体厚度控制在适配紧凑工位的尺寸范围内，垂直安装面的安装孔位间距符合通用工业铝型材的槽距标准，可直接安装在30系列、40系列工业铝型材搭建的机架上，无需额外加工过渡连接板。水平承载面的有效安装宽度覆盖常用130万至500万像素工业相机的底部安装尺寸，对于更小尺寸的板级相机，也可通过加装过渡板完成固定，适配性较强。支架的折弯处做了加厚处理，避免安装受力后出现折弯变形，所有安装孔的孔位公差控制在±0.05mm范围内，保障初次安装时的定位精度，减少相机校准的调整工作量。

　　实际使用中，这类支架可搭配不同焦距的镜头使用，由于支架本身的结构刚性充足，即使搭配大重量的定焦远心镜头，也不会出现支架下弯变形的问题。在需要调整相机俯仰角度的工位，可在水平承载面与相机之间加装角度调节板，支架本身的安装孔位预留了足够的调整空间，不会因加装调节件出现螺栓长度不足的问题。支架的外露边缘均做了倒角处理，避免安装调试过程中划伤操作人员或相机线缆，垂直安装面与设备贴合的一侧做了平面度处理，安装后可与安装面完全贴合，不会出现贴合缝隙带来的支架倾斜问题。

　　不同于通用型的相机安装支架，这款结构针对紧凑型设备的内部安装空间做了优化，没有多余的外伸结构，整体轮廓规整，安装后不会占用过多的设备内部空间，也不会与周边的运动部件产生干涉。在半导体元器件检测、小零件外观缺陷检测、产品条码识别等工位中，这类支架可稳定承载相机，在设备连续运行的工况下保持成像位置稳定，减少日常维护中的校准频次，降低设备运维的工作量。设计过程中也充分考虑了加工工艺性，整体结构可通过整块铝材铣削加工成型，无需焊接工序，加工后做阳极氧化处理即可提升表面耐磨与抗腐蚀性能，加工成本可控，适合批量配套自动化设备使用。
