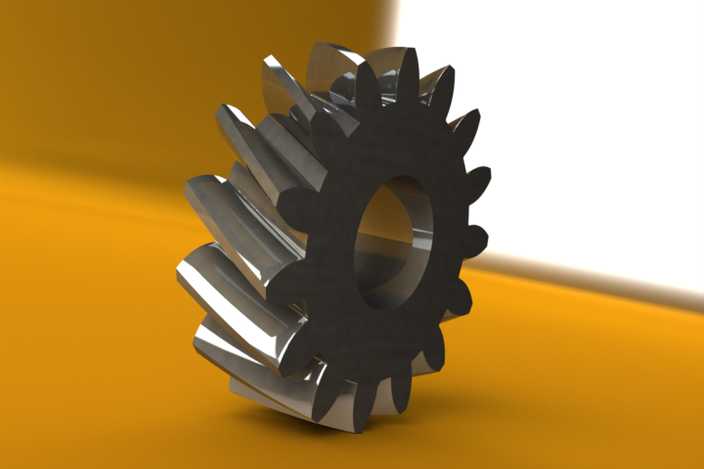

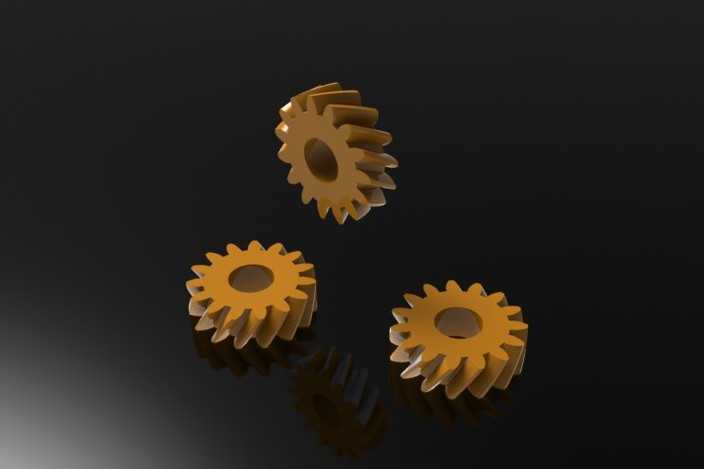

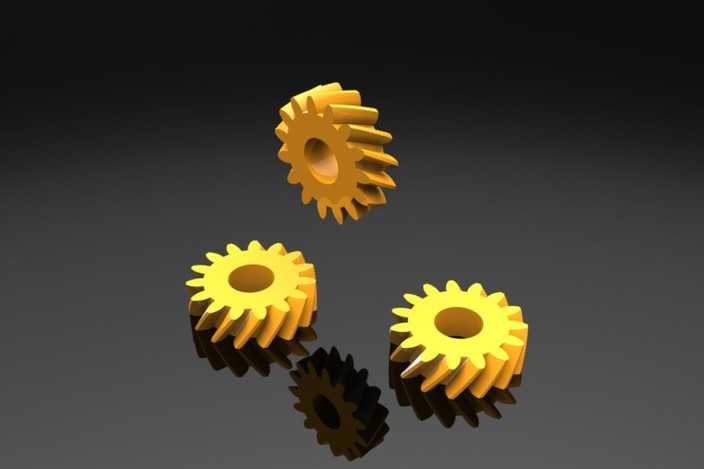

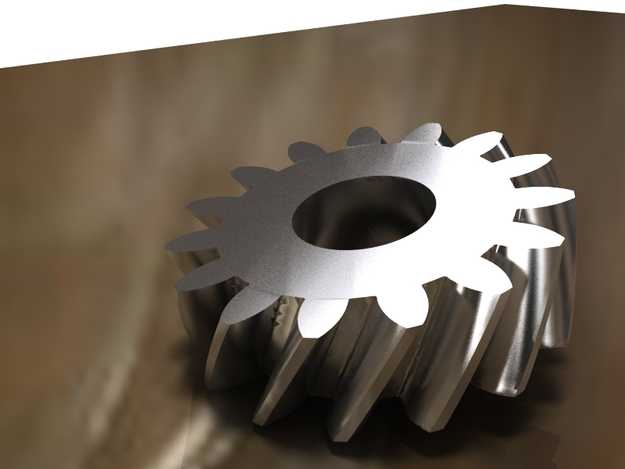

本作品为螺旋锥齿轮的三维建模设计成果,建模阶段依托三维参数化设计逻辑完成,首先根据锥齿轮的传动啮合原理,确定齿顶圆锥、分度圆锥、齿根圆锥的基准参数,以齿宽中点处的法向模数为核心计算依据,推导螺旋角、压力角、齿数、变位系数等关键设计参数,保证轮齿的螺旋走向符合交错轴传动的啮合要求。建模过程中先构建齿轮的基体结构,完成中心安装孔、轮毂端面的基础特征搭建,再通过螺旋线引导的扫描切除方式生成单个轮齿的齿廓曲面,齿面经过曲率连续性校验,保证齿形从大端到小端的平滑过渡,避免出现应力集中的棱角结构,完成单齿建模后通过圆周阵列操作生成全部轮齿,阵列过程严格对齐分度圆锥的回转轴线,保证每个轮齿的周向间距误差控制在建模精度允许范围内。材质与渲染阶段,为模型赋予金属材质属性,模拟合金结构钢经精加工后的表面质感,轮齿啮合面设置更高的反光度与粗糙度参数,还原磨削加工后的金属光泽,轮毂非配合面设置稍低的反光度,区分不同加工面的工艺特征;渲染场景采用暖色调纯色背景,搭配柔和的侧方主光源与补光,清晰呈现轮齿的螺旋走向、齿厚渐变特征以及中心安装孔的结构细节,阴影设置采用软阴影参数,避免生硬阴影遮挡齿轮的结构轮廓。结构设计上,该螺旋锥齿轮可实现相交轴之间的旋转运动与扭矩传递,相比直齿锥齿轮具备更高的重合度,传动过程更平稳、承载能力更强,轮齿的螺旋角度经过优化,可有效降低传动过程中的冲击与噪音;中心通孔为标准安装定位孔,可与传动轴配合完成装配,轮毂的厚度尺寸根据传动扭矩的强度要求设计,保证齿轮工作时的结构刚度。设计过程中同步完成了结构干涉校验,验证轮齿啮合时的齿侧间隙与接触区域符合传动设计规范,可直接用于机械传动系统的装配模拟、运动仿真以及后续的工程图导出加工。
- 全部评论(0)
- 模板大小 4.7 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STL,其它,
- 软件分类 齿轮
