螺旋锥齿轮传动结构三维设计模型

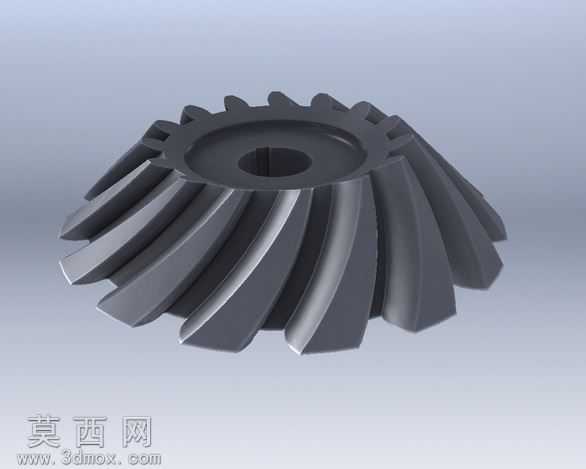

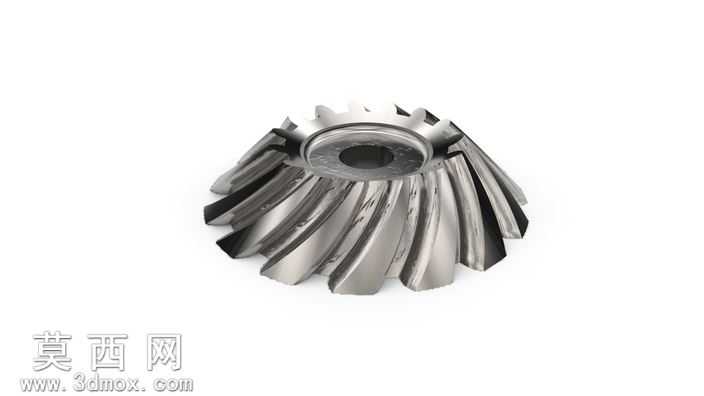

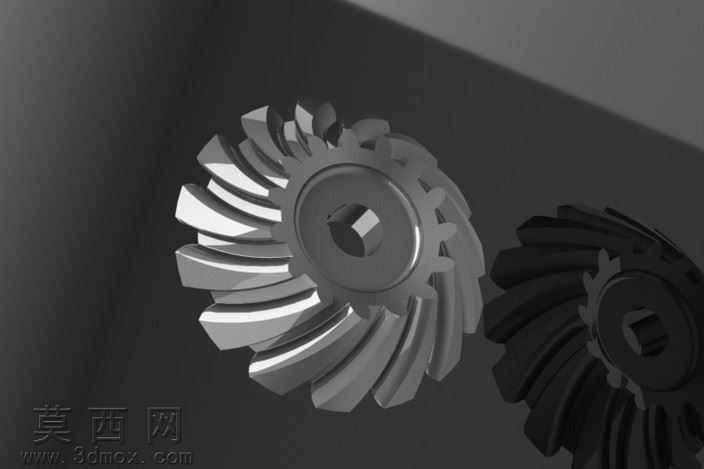

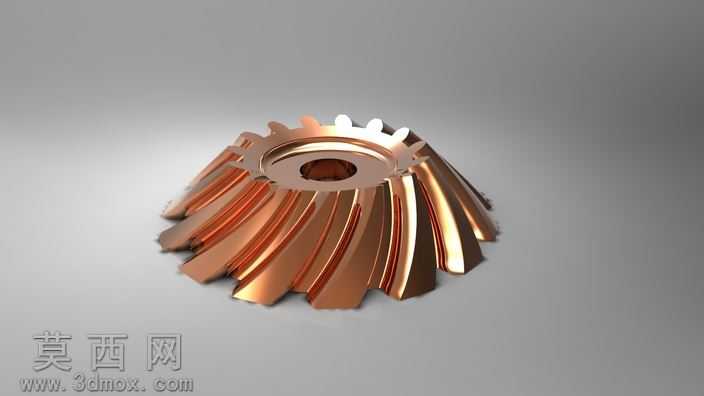

本模型为螺旋锥齿轮传动副三维设计成果，建模过程围绕螺旋锥齿轮的啮合特性展开，首先依据螺旋锥齿轮的齿形生成逻辑，先完成齿轮基体的回转结构搭建，精准定位中心方孔的安装定位尺寸，保证后续装配时的同轴度与安装适配性。齿形部分采用螺旋齿廓的参数化构建思路，还原螺旋锥齿轮齿面的弧形螺旋走向，每一个轮齿的螺旋角度、齿厚渐变、齿顶与齿根的过渡圆角都经过细致调整，确保一对齿轮啮合时齿面能够实现渐进式接触，契合螺旋锥齿轮传动平稳、承载能力强的结构特性。渲染阶段采用金属材质赋予齿轮主体，模拟合金钢零件的哑光金属质感，通过光影调整突出轮齿的螺旋曲面形态，清晰展现齿面的弧度变化与啮合位置的贴合关系，背景采用深灰色调衬托金属零件的轮廓，让齿轮的结构细节更加突出。模型仅作为螺旋锥齿轮的结构示意参考，未设定固定的模数、齿数等生产级参数，使用者可根据自身的传动设计需求，调整齿形参数、齿轮外径、安装孔尺寸等关键数值，适配不同的传动场景，比如差速器传动、机床主轴传动、农机传动系统等场景的设计需求。建模过程中重点还原了螺旋锥齿轮区别于直齿锥齿轮的核心结构特征，即轮齿的螺旋偏置设计，这种结构能够让齿轮啮合时的重合度更高，减少传动过程中的冲击与噪音，模型中两个配对齿轮的齿向完全适配，安装距的参考位置也做了预留，方便使用者在此基础上拓展搭建完整的传动装配体，也可用于机械原理教学演示、传动方案可视化展示等场景，帮助设计者直观理解螺旋锥齿轮的啮合逻辑与结构优势。
