法兰底座铰接式球头连接结构

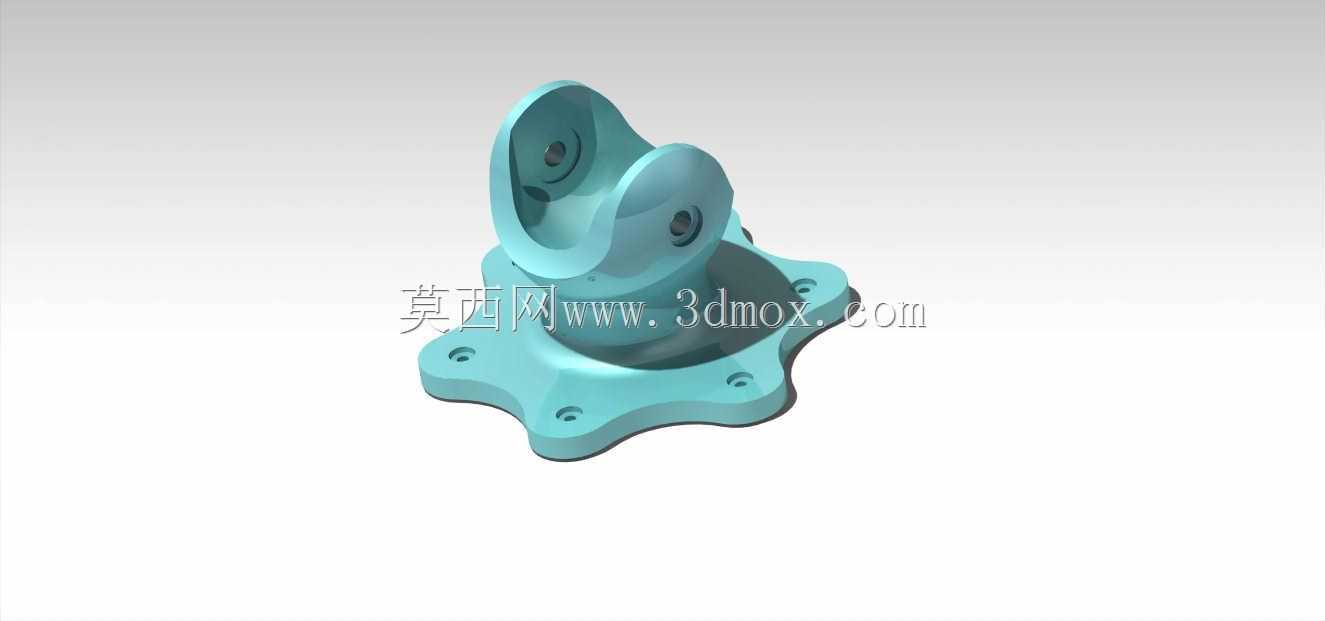

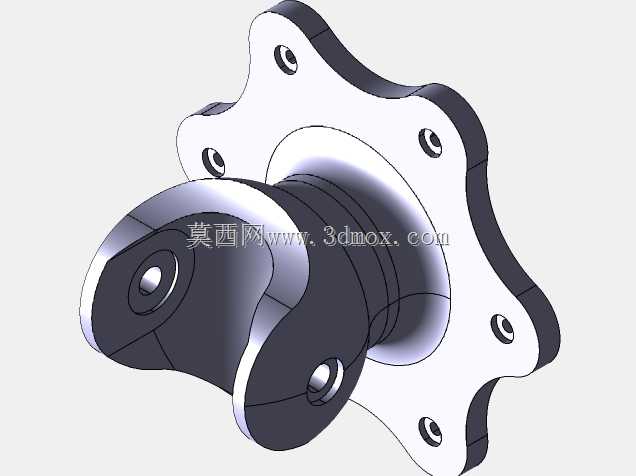

　　这类带法兰安装底座的球头铰接结构，在工业设备的多自由度连接场景中应用十分广泛，常见于需要小角度偏转补偿的传动链路、工装夹具的角度调节工位、自动化设备的浮动连接端，也会用在部分需要自适应对位的装配工位上，用来抵消安装面的平面度误差、设备运行过程中产生的微小位移偏差，避免刚性连接带来的应力集中问题。从结构功能来看，该部件主要承担两个核心作用，一是作为固定端与活动端的连接载体，通过球头的球面副实现一定范围内的任意角度偏转，偏转角度范围由球头座的开口尺寸决定，从模型结构来看，上部的双耳式球头座预留了销轴安装孔，可通过销轴与外部连杆、摆臂类部件连接，下部的法兰底座为六角星型带安装孔结构，可通过螺栓将整个部件固定在安装基准面上。

　　设计这类球头结构时，首先要考虑球面副的配合间隙，间隙过小会导致偏转卡滞，在有粉尘、少量油污的工业环境中容易出现动作不畅的问题，间隙过大则会导致连接刚性不足，传动过程中产生回程误差，影响设备的定位精度。其次要考虑安装底座的受力分布，六角星型的法兰底座相比圆形法兰，在同等安装空间下能让固定螺栓的分布更均匀，每个安装孔对应一个受力支点，当球头承受侧向载荷时，载荷能通过底座均匀传递到安装基准面，避免局部应力过大导致底座变形。从安装边界来看，该部件的底座安装孔为沉孔设计，适配内六角圆柱头螺栓安装，安装时需要保证基准面的平面度在0.1mm以内，避免底座安装后产生翘曲，导致球头座的同轴度出现偏差，影响球面副的正常转动。

　　上部双耳结构的销轴孔为同轴设计，孔位的同轴度公差需要控制在0.02mm以内，否则销轴安装后会出现别劲问题，加速销轴和孔位的磨损。球头与球窝的配合面需要做表面硬化处理，在频繁摆动的使用场景下，表面硬度需要达到HRC45以上，才能保证长期使用的磨损量在可控范围内，避免间隙快速增大导致部件失效。在实际选型应用中，这类球头结构的额定载荷主要由球头直径、底座厚度以及连接销轴的直径决定，当用于传动链路时，需要核算最大摆角下的剪切力和倾覆力矩，确保部件在极限载荷下不会出现断裂或塑性变形。

　　另外，这类结构的密封设计也十分关键，如果应用在有切削液、粉尘的加工场景中，需要在球头座的开口位置加装防尘密封圈，避免杂质进入球面配合面，造成配合面拉伤，缩短部件的使用寿命。从建模逻辑来看，该结构的建模首先要确定球面副的中心位置，以此为基准分别设计上部的双耳连接座和下部的法兰底座，保证球头中心到底座安装面的距离尺寸公差控制在±0.05mm以内，避免安装后出现连接位置偏差。底座的六个安装孔采用圆周阵列方式生成，阵列中心与球头中心同轴，保证安装时的受力对称。双耳结构的两个销孔采用同轴拉伸切除生成，确保孔位的同轴度符合设计要求，所有棱边都做了圆角处理，避免应力集中，同时也能去除加工毛刺，提升装配时的安全性。
