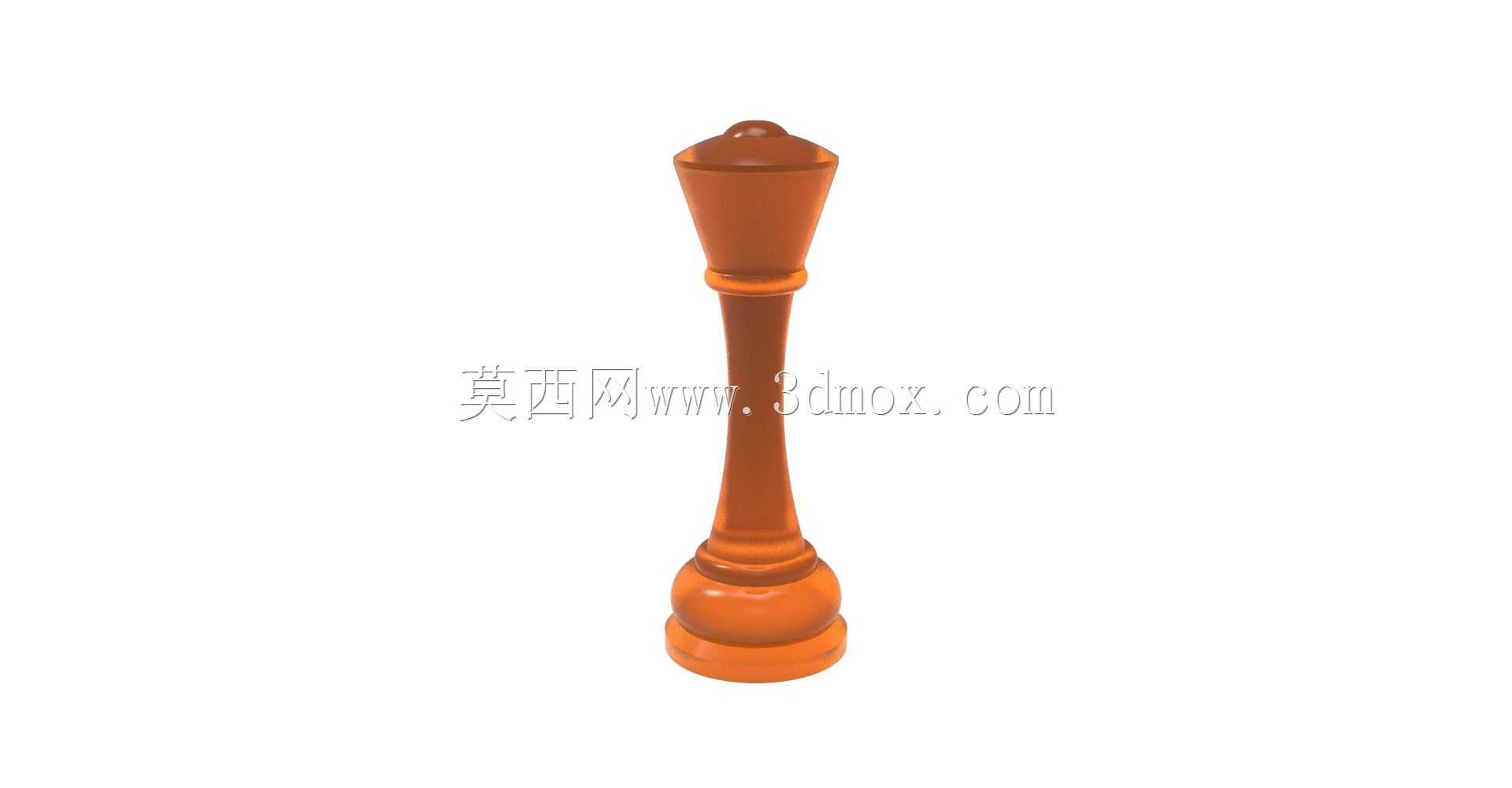

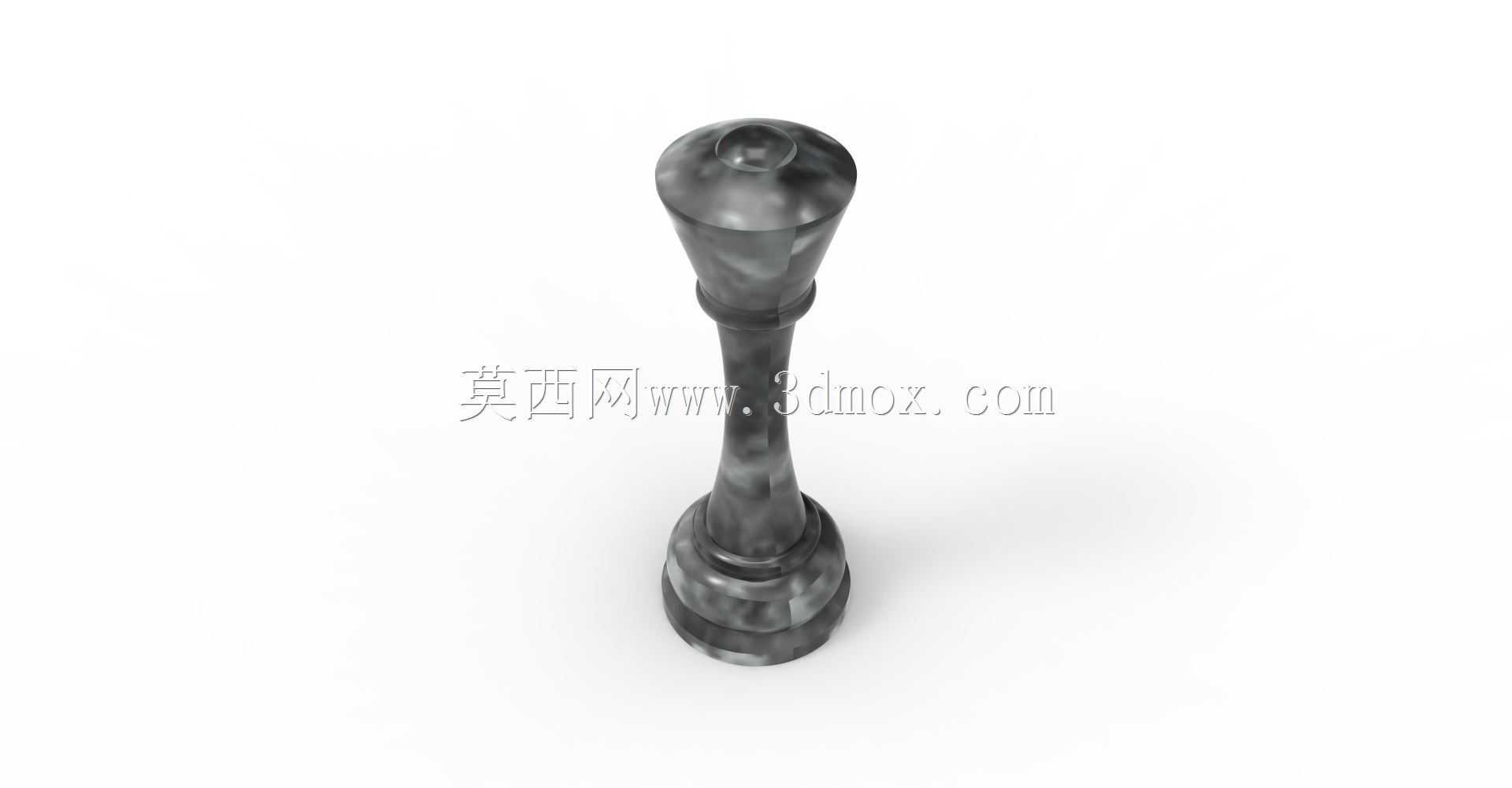

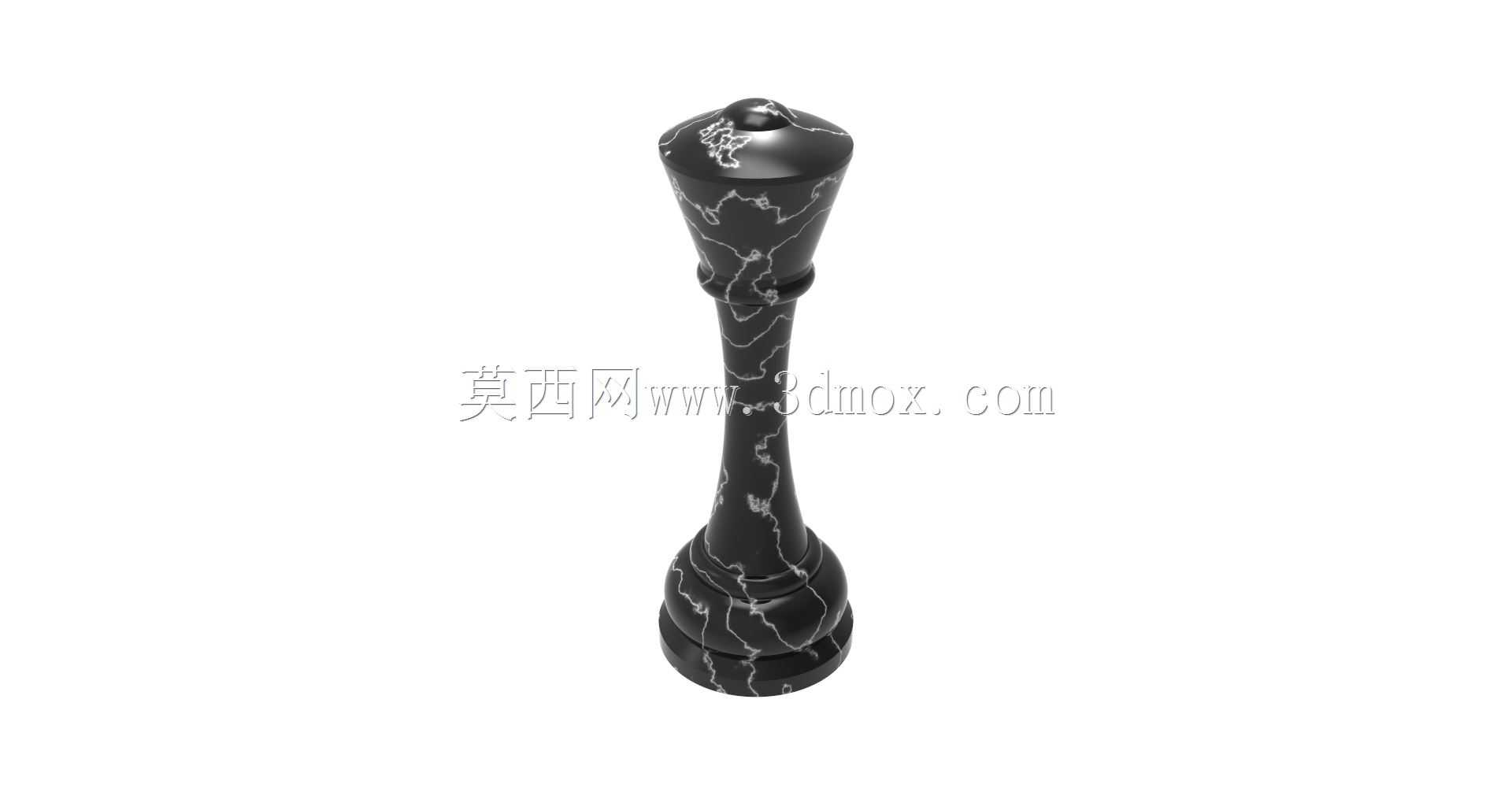

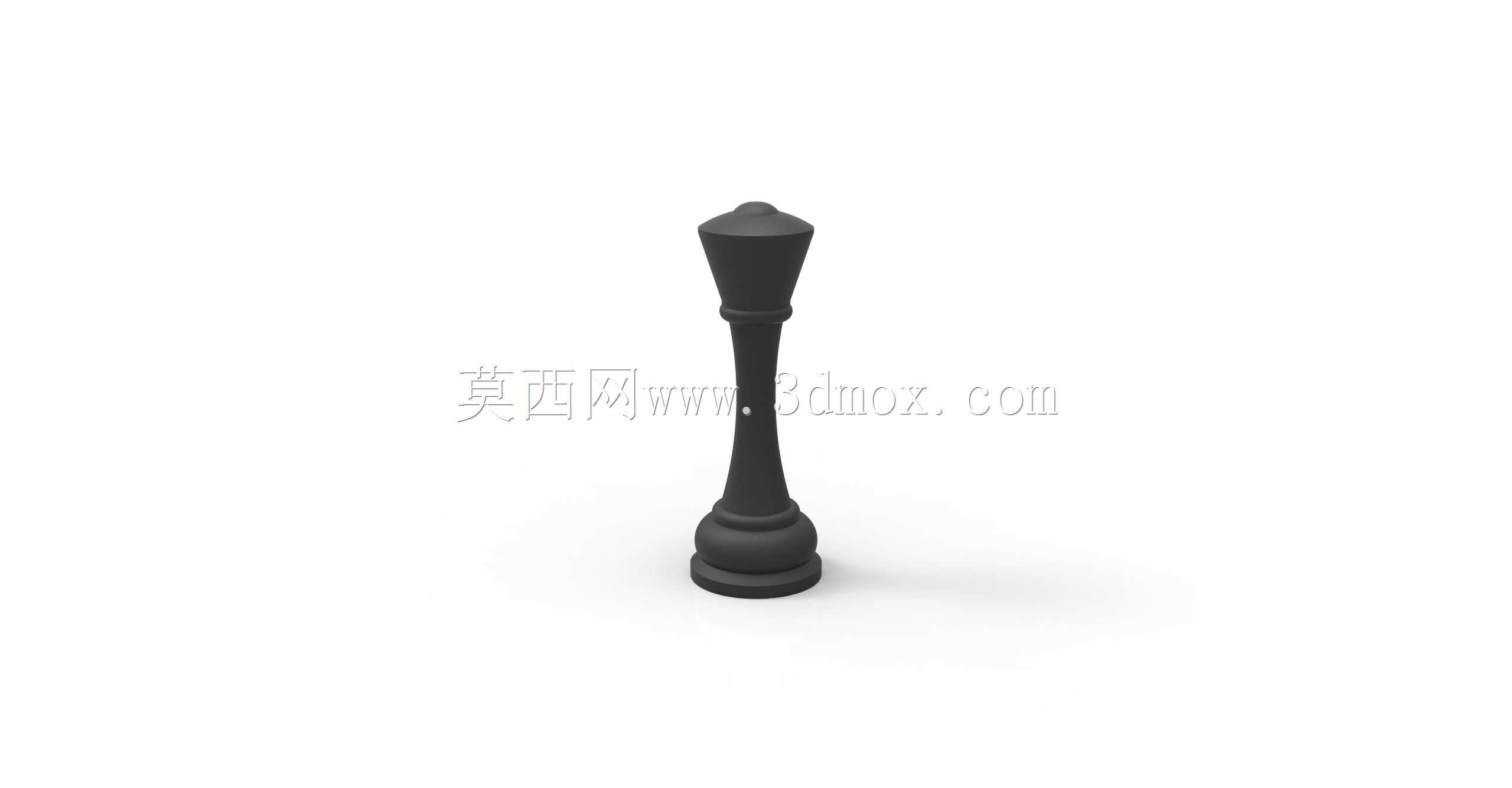

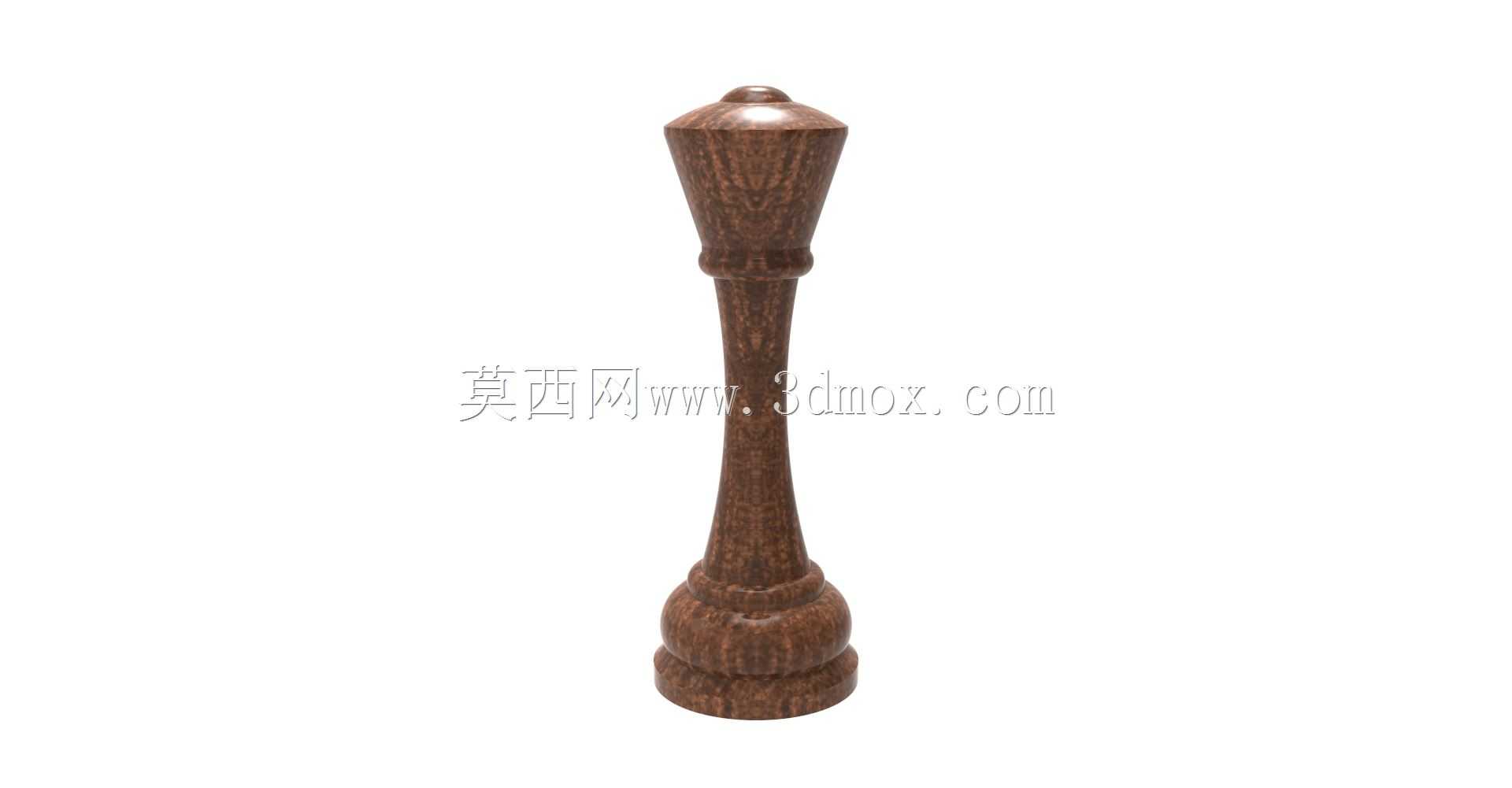

国际象棋木质皇后棋子结构设计

　　这款棋子的结构设计首先要匹配标准国际象棋赛事的棋子尺寸规范，整体采用回转体结构，从底部到底座、柱身、冠部全部为同轴回转特征，加工时可直接通过数控车床一次装夹完成粗加工，减少二次装夹带来的同轴度误差。底部采用三层阶梯式扩径结构，最底层接触盘面的平面做了0.2mm的倒角处理，避免木质棋子长期使用后边缘起毛、刮伤棋盘漆面，底座直径控制在28mm，既保证棋子放置时的稳定性，不会因为轻微碰撞发生倾倒，也不会占用过多棋盘格空间，符合标准棋盘57mm格距的排布要求。

　　柱身部分采用收腰式流线设计，中段最细位置直径仅12mm，既方便棋手捏持移动，也在视觉上拉长了棋子的比例，避免全直柱结构带来的笨重感，柱身与底座、冠部的衔接位置都做了R3的圆弧过渡，没有尖锐棱角，一方面是避免木质加工时出现应力开裂，另一方面也提升握持时的手感，不会硌手。冠部作为皇后棋子的识别特征，采用了收顶的圆台加球形顶结构，没有做过多复杂的外凸装饰，一方面是简化加工工序，降低量产时的废品率，另一方面也避免突出结构在日常收纳、搬运过程中发生磕碰断裂。

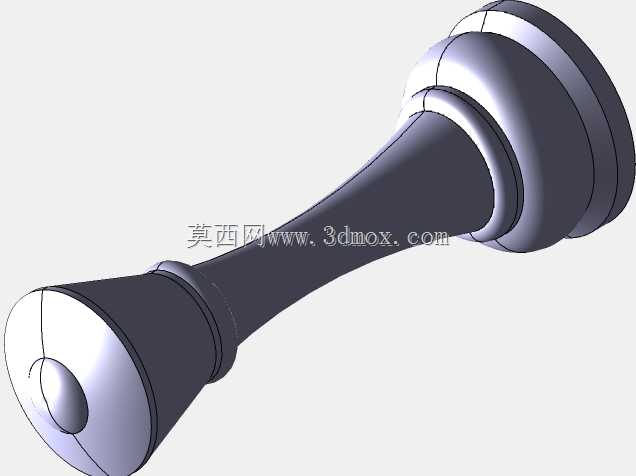

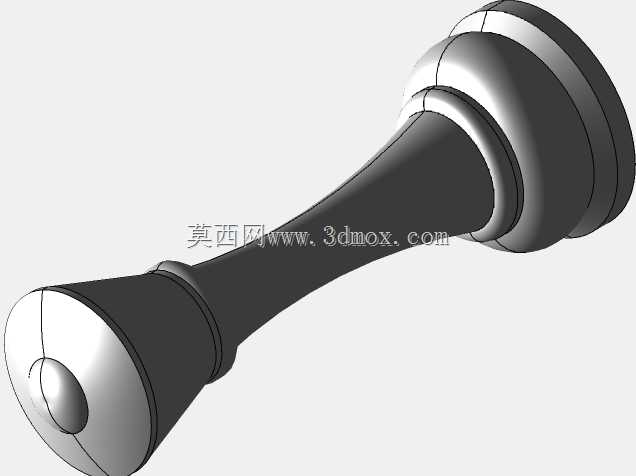

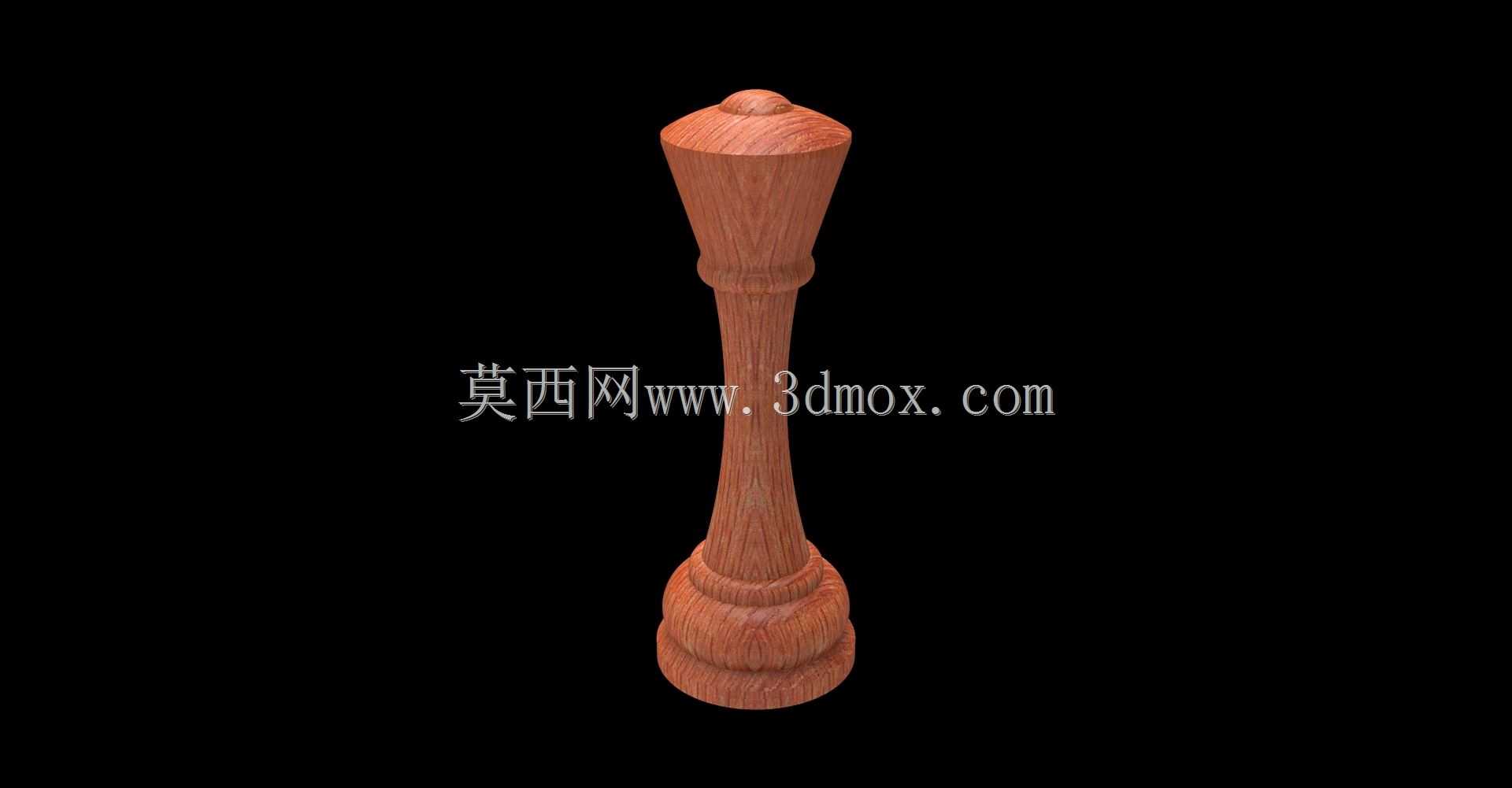

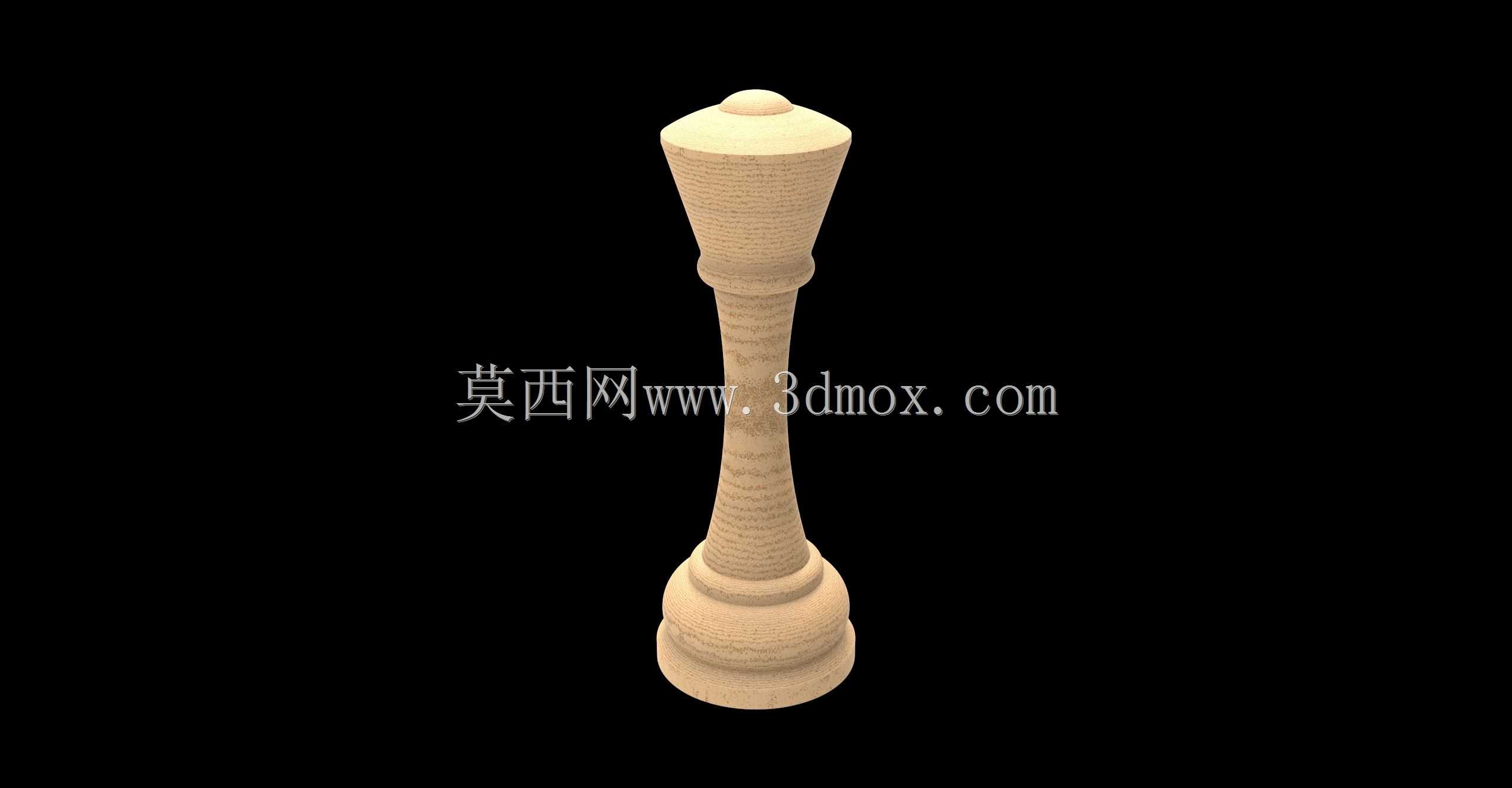

　　从实际使用场景来看，这类木质棋子除了满足日常对弈需求外，也可作为桌面装饰摆件、文创周边产品使用，所以设计时除了考虑使用功能，也兼顾了外观的流畅性，整体曲面过渡自然，表面做抛光处理后可直接上漆或者木蜡油，凸显木材本身的纹理。在建模过程中，所有回转特征的草图都做了全约束，同轴度公差控制在0.1mm以内，保证加工后棋子不会出现偏心、放置歪斜的问题，底部平面的平面度公差控制在0.05mm，确保放置在平整棋盘上时不会出现晃动。柱身的收腰曲线经过多次调整，既保证了足够的结构强度，不会因为受力发生断裂，也控制了整体重量，单枚棋子重量控制在35g左右，拿取时手感适中，不会过轻显得廉价，也不会过重长时间对弈造成手部疲劳。

　　考虑到木质材料的湿胀干缩特性，所有壁厚都控制在均匀的8mm，没有出现壁厚突变的位置，避免环境湿度变化时出现不均匀变形导致棋子开裂。冠部的球形顶直径为16mm，和柱身的衔接位置做了内凹的圆弧过渡，既强化了冠部的视觉识别性，也方便加工时的刀具走刀，不需要使用特殊成型刀，普通外圆车刀即可完成全部加工工序。从安装边界来看，这款棋子不需要额外的安装结构，直接放置于棋盘表面即可，底座的接触面积足够大，即使棋盘存在1度以内的倾斜，棋子也能保持稳定不会滑落。如果作为量产产品，该结构的加工工序非常简洁，下料后车削成型、打磨、表面处理即可完成，不需要后续的拼接、组装工序，能有效控制生产成本，同时结构的耐用性更强，没有易脱落的装饰部件，适合高频次的日常使用场景。在三维建模时，所有特征都采用参数化设计，可根据不同的尺寸需求直接调整参数生成不同规格的棋子模型，比如儿童款可将整体尺寸缩小20%，装饰款可放大30%作为桌面摆件，不需要重新绘制草图，大幅提升衍生设计的效率。
