山形弯折薄壁承托构件参数化造型设计

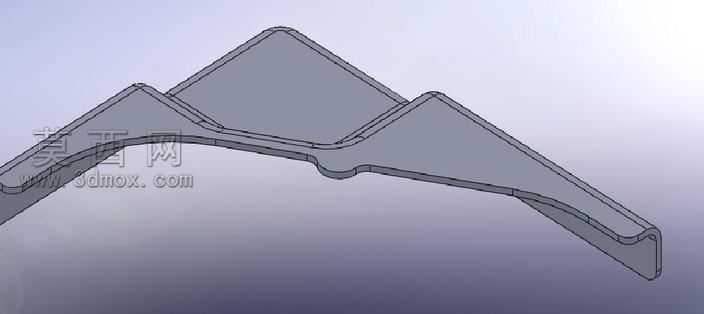

本作品为山形轮廓的薄壁承托类零件参数化三维造型，建模阶段采用主流三维设计软件完成全流程参数化搭建，首先以基准平面为依托绘制主体轮廓草图，通过多段相切与折角约束精准还原三段式起伏山形的外轮廓走势，对轮廓线的折角位置、弧度半径、各段坡面长度均设置独立参数变量，后续可通过调整参数快速生成不同尺寸规格的衍生造型，无需重新绘制基础草图。完成草图绘制后，采用薄壁拉伸特征生成主体基础结构，严格控制壁厚均匀性，避免后续生产环节出现应力集中或成型缺陷。针对零件底部的弯折收边结构，采用边线法兰特征完成翻边造型，对翻边的高度、弯折圆角、折弯系数均做了符合钣金加工规范的参数设置，保证模型可直接对接钣金下料、折弯成型的生产工序。在中部衔接位置，通过凸台拉伸与圆角过渡处理，消除结构尖角，优化应力传递路径，让中部承力位置的结构强度得到有效提升。渲染阶段采用哑光金属材质赋予模型，模拟冷轧钢板经表面处理后的质感，调整环境光与漫反射参数，清晰呈现薄壁结构的厚度层次与弯折处的光影过渡，通过正交视角渲染完整展示零件的整体轮廓与结构细节。设计过程中充分考量零件的承托功能需求，三段式山形坡面可适配不同接触面的贴合需求，底部翻边结构既提升了零件整体的结构刚度，避免薄壁构件受力后出现形变，也可作为安装定位的贴合面，方便后续与其他组件完成装配固定。整个参数化建模逻辑清晰，特征树层级分明，所有关键尺寸均关联参数表，可根据实际使用场景快速调整整体宽度、坡面高度、壁厚、翻边尺寸等核心参数，大幅提升同类型零件的设计迭代效率，模型结构完全符合机械加工与钣金成型的工艺要求，无几何错误、破面等问题，可直接用于工程出图、装配验证、3D打印或数控加工等后续环节。
