多孔矩形安装定位连接板结构设计

在工装夹具、小型机电组件的装配环节里，这类带多组安装孔的矩形板件是最容易被忽略却又直接影响装配精度的基础构件，很多现场装配出现的对位偏差、连接松动问题，追根溯源往往是连接板的孔位公差、安装边界设计没有匹配实际装配需求。从实际应用场景来看，这类板件常作为层级装配的中间连接载体，既可以作为小型工装的基准安装面，为上方的功能组件提供平整的支撑基准，也可以在电源类组件的装配结构中，作为绝缘或结构分隔的定位板，实现不同功能模块之间的位置固定与间隔防护。

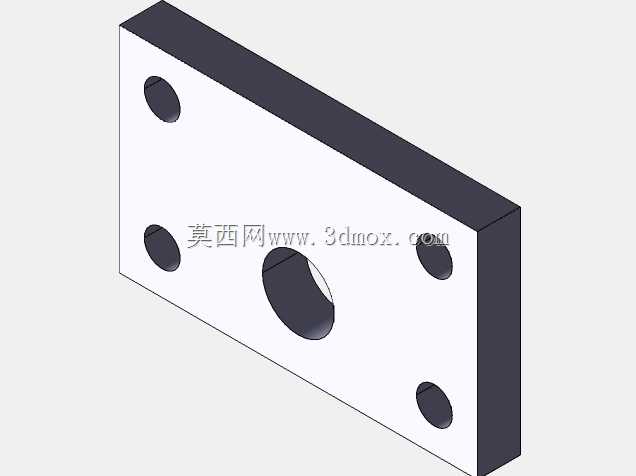

从功能特性上看，板件采用矩形等厚结构设计，整体加工工艺性好，常规铣削加工即可完成外形与孔位的加工，不需要复杂的工装夹具就能实现批量生产。板面上分布的五处通孔，其中一处为大直径中心孔，其余四处为小直径安装孔，孔位采用非对称排布设计，能够有效避免装配时的反向错装问题，现场作业时不需要额外做防呆标识，通过孔位的位置差异就能快速判断安装方向。中心大孔主要用于穿过主轴、管线或者容纳凸起的装配结构，避免板件安装时与其他组件产生结构干涉，四周的小直径孔则用于穿装螺栓，实现板件与两侧组件的刚性连接，孔位的排布间距经过受力校核，能够保证螺栓锁紧后板件受力均匀，不会出现局部应力集中导致的板件变形问题。

设计这类板件时，首先要确定的是安装边界尺寸，板件的长宽尺寸需要完全覆盖两侧连接组件的安装接触面，同时要预留出足够的螺栓操作空间，保证装配时扳手能够顺利到达螺栓位置完成锁紧作业，板厚的选择则需要根据实际承载的组件重量确定，既要避免板厚过大造成的材料浪费与整体重量增加，也要防止板厚不足导致装配后受力出现翘曲变形，影响上层组件的安装精度。孔位的设计需要匹配两侧组件的安装孔坐标，设计时要充分考虑公差配合要求，安装孔采用间隙配合设计，预留适当的装配调整余量，抵消加工误差带来的对位偏差，中心孔的尺寸则要大于穿过件的最大外径，预留足够的安全间隙，避免装配时出现卡滞问题。

从实际使用的角度出发，这类板件的安装面平面度有明确要求，两个大面需要经过铣削加工保证平整，避免装配后出现面接触不实导致的连接松动，孔口位置需要做倒角处理，既可以去除加工毛刺，也能在穿装螺栓时起到导向作用，提升现场装配的效率。在不同的应用场景下，这类板件可以根据使用需求更换不同的材质，用于普通工装场景时可以选用45号钢做发黑处理，提升防锈能力；用于有绝缘需求的电气组件装配场景时，可以选用电木或者绝缘尼龙材质，实现结构连接的同时满足电气绝缘要求；用于有轻量化需求的设备上时，也可以选用铝合金材质做阳极氧化处理，在保证结构强度的前提下降低整体重量。

很多设计人员在做这类基础板件时，往往会忽略孔位的位置度公差要求，实际上这类连接板的孔位位置度直接决定了整个装配链的精度，如果孔位偏差过大，会导致后续组件安装时出现强制对位的情况，装配后产生额外的内应力，长期使用过程中容易出现螺栓松动、组件移位的问题。在三维建模过程中，这类板件的建模需要先确定基准面，以板件的一个边角作为坐标原点，依次绘制外形轮廓与各个孔位的草图，通过拉伸特征生成实体后，再对孔口进行倒角处理，建模时需要注意各个孔位的坐标尺寸要与实际装配需求完全匹配，同时要预留出加工余量的标注空间，方便后续出工程图时标注合理的公差要求。这类板件虽然结构简单，但是作为装配环节的基础连接件，其设计合理性直接影响整个设备或工装的装配精度与长期使用稳定性，需要结合实际的装配场景、受力情况、安装空间做针对性的尺寸调整，不能直接套用通用模板，否则很容易在实际装配时出现各种适配问题。
