异径正交三通孔铰接连接构件

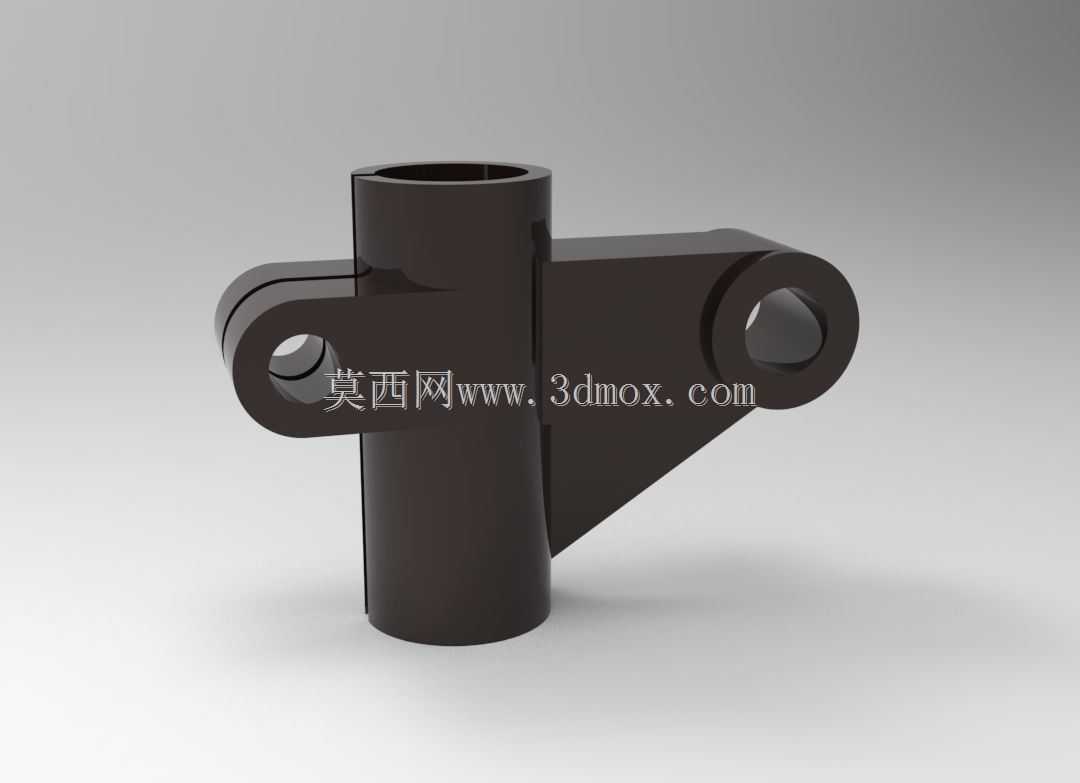

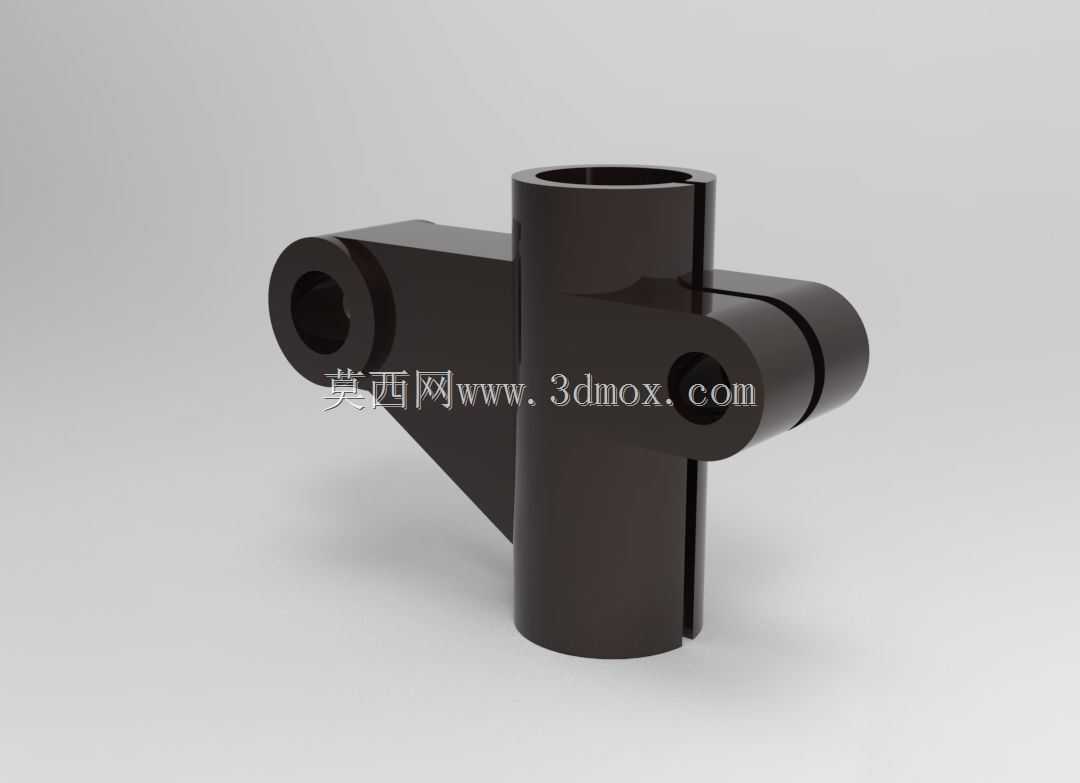

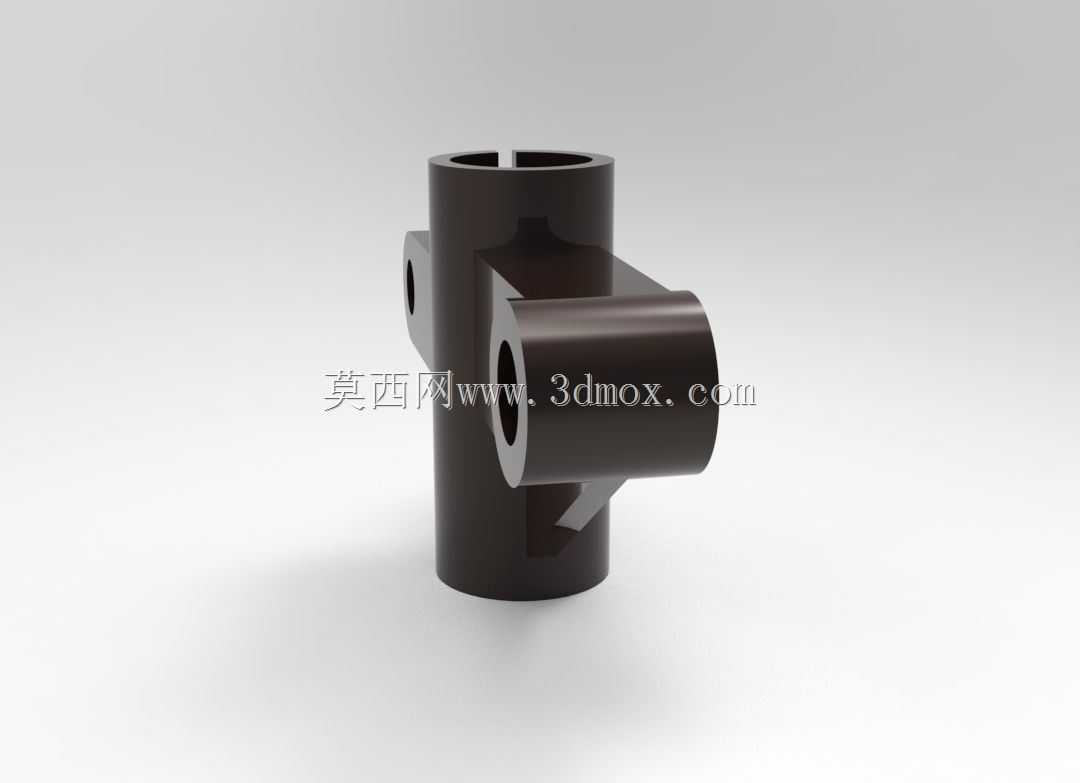

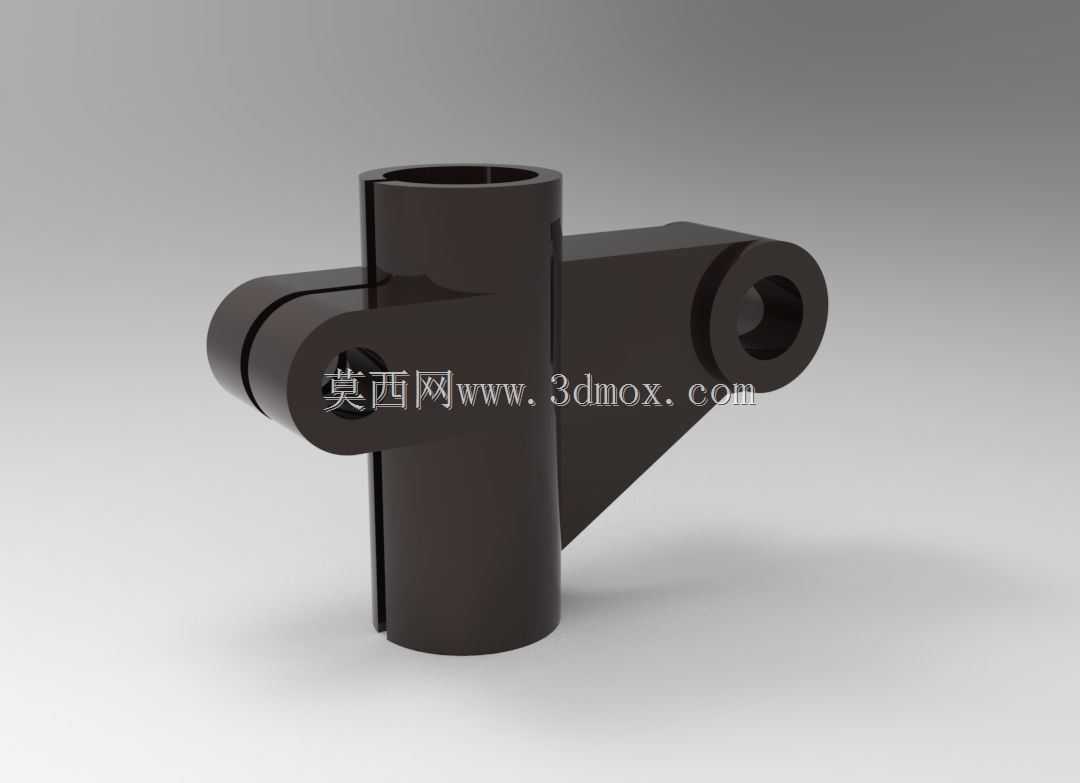

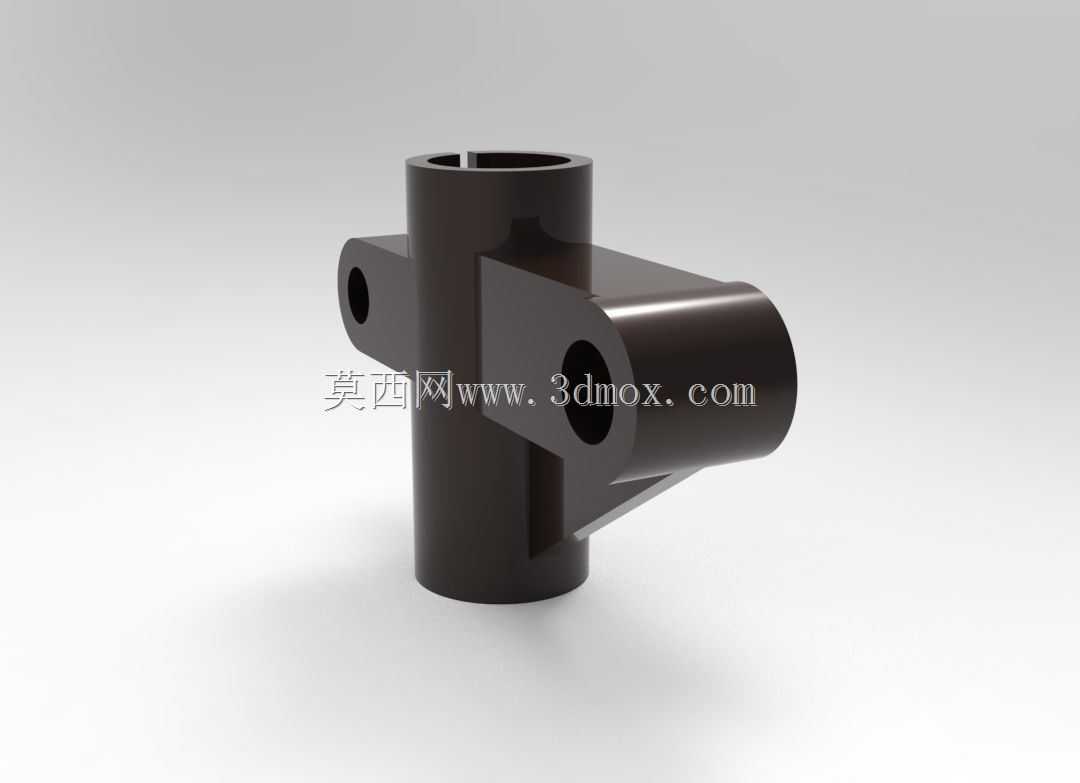

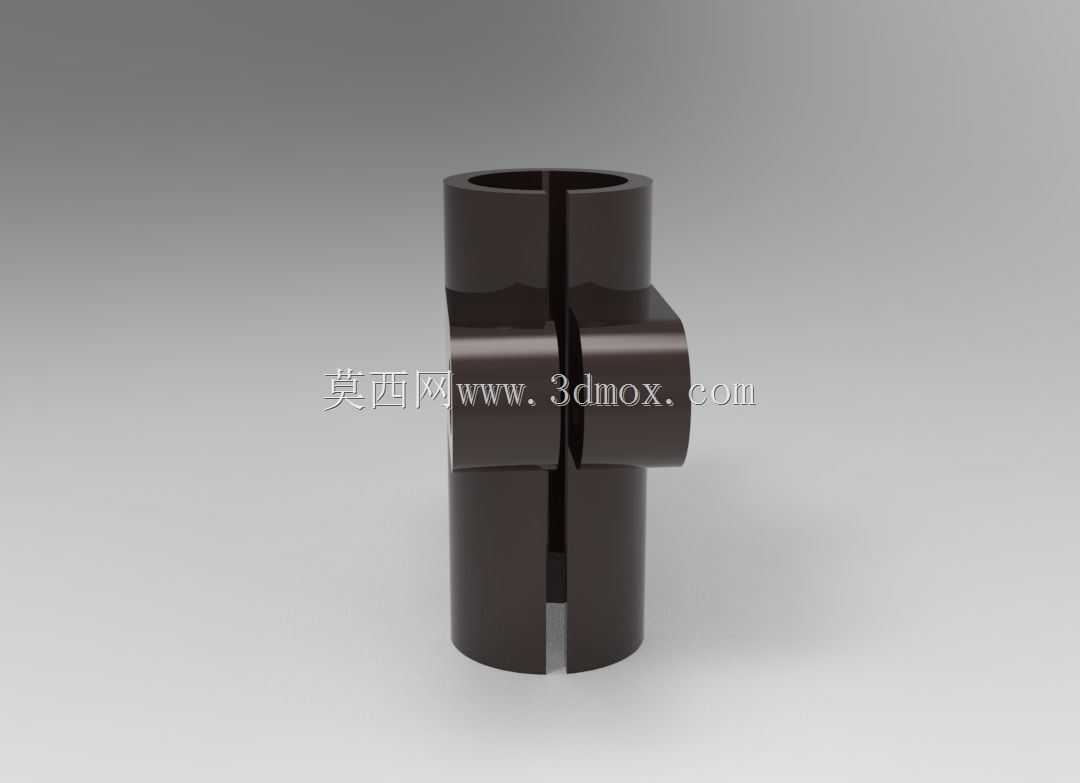

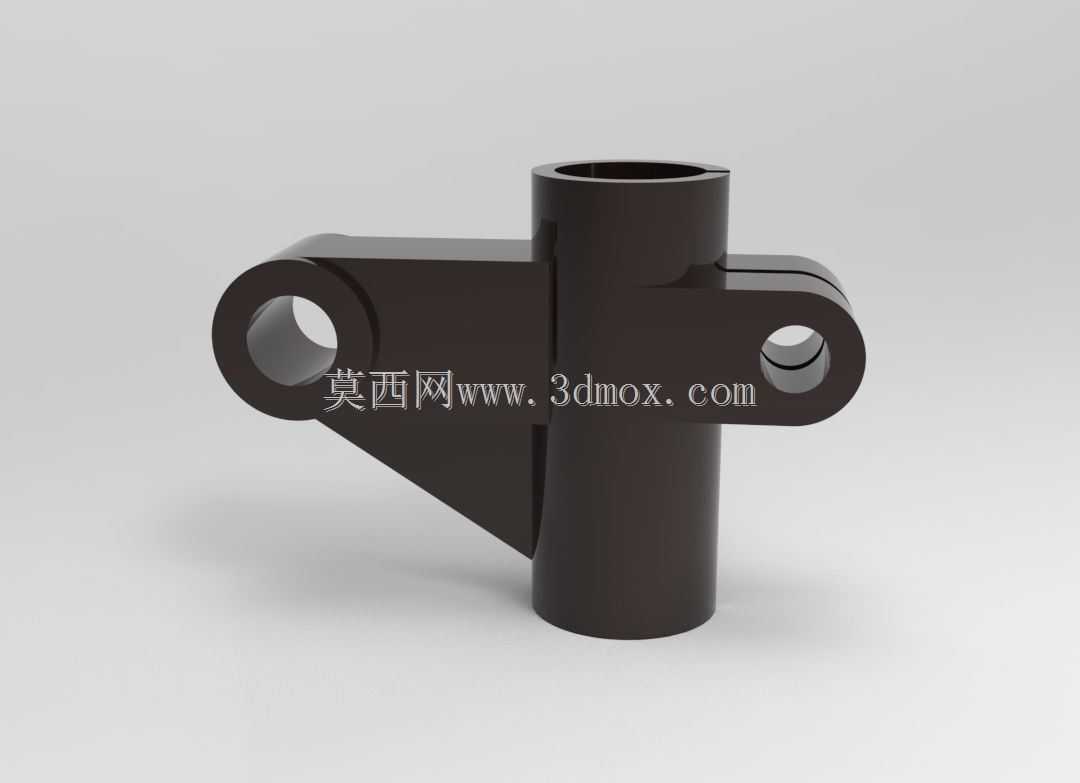

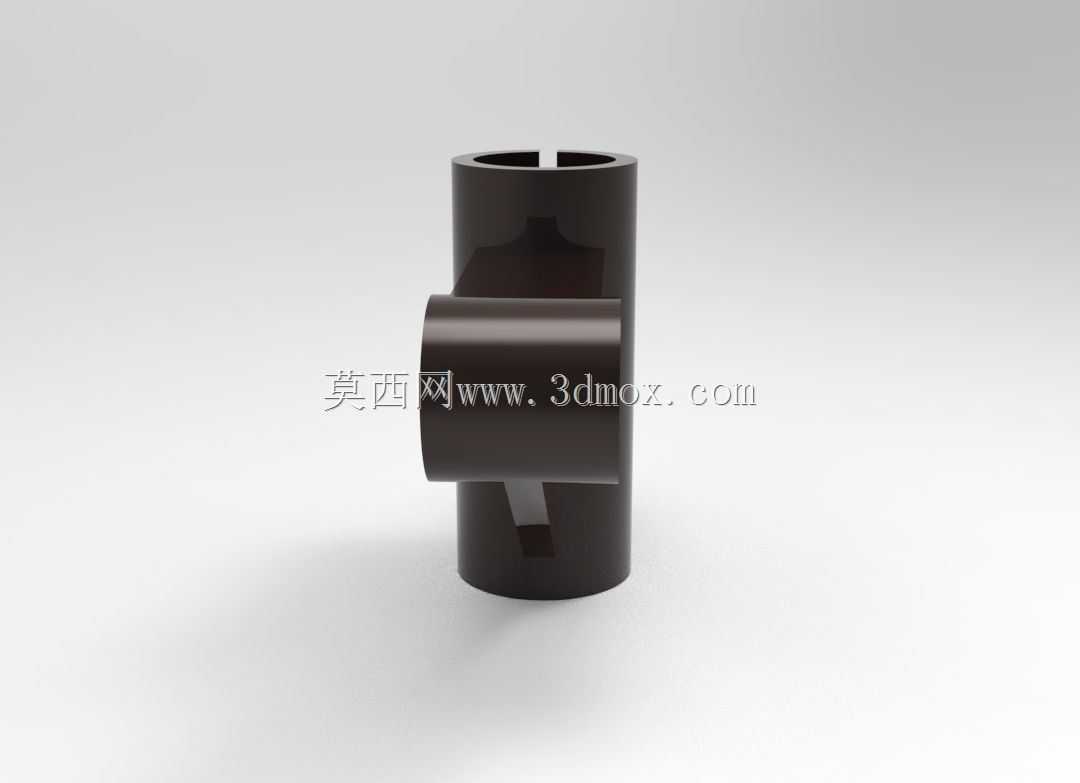

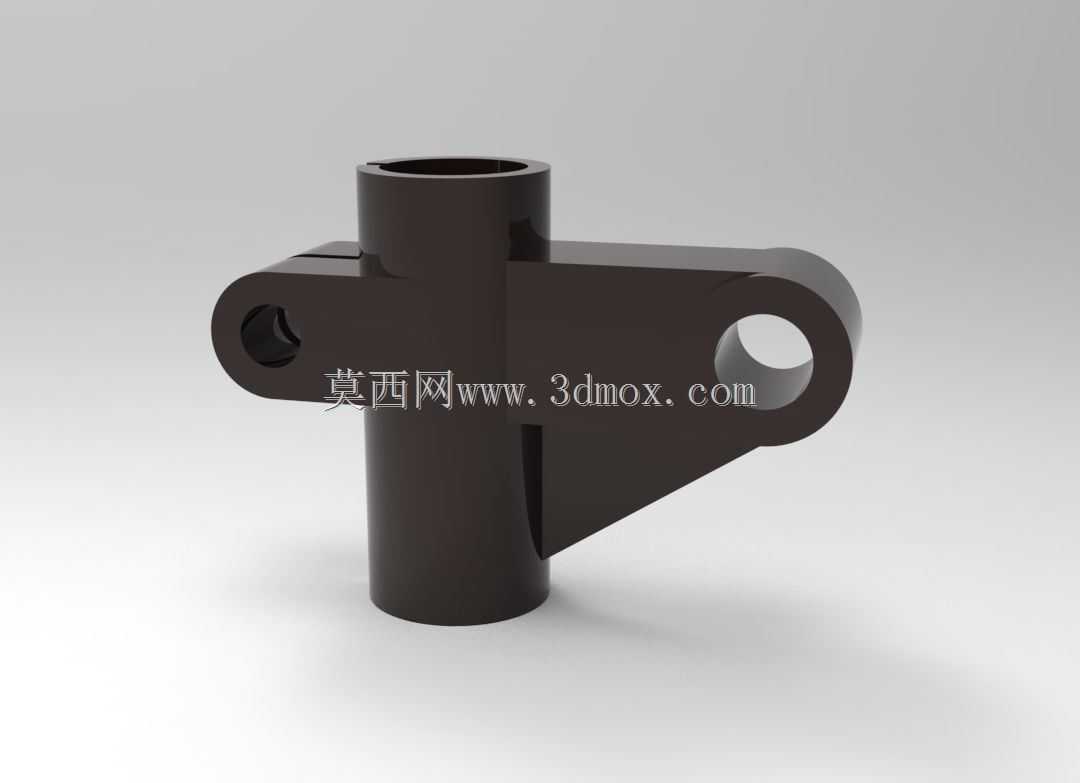

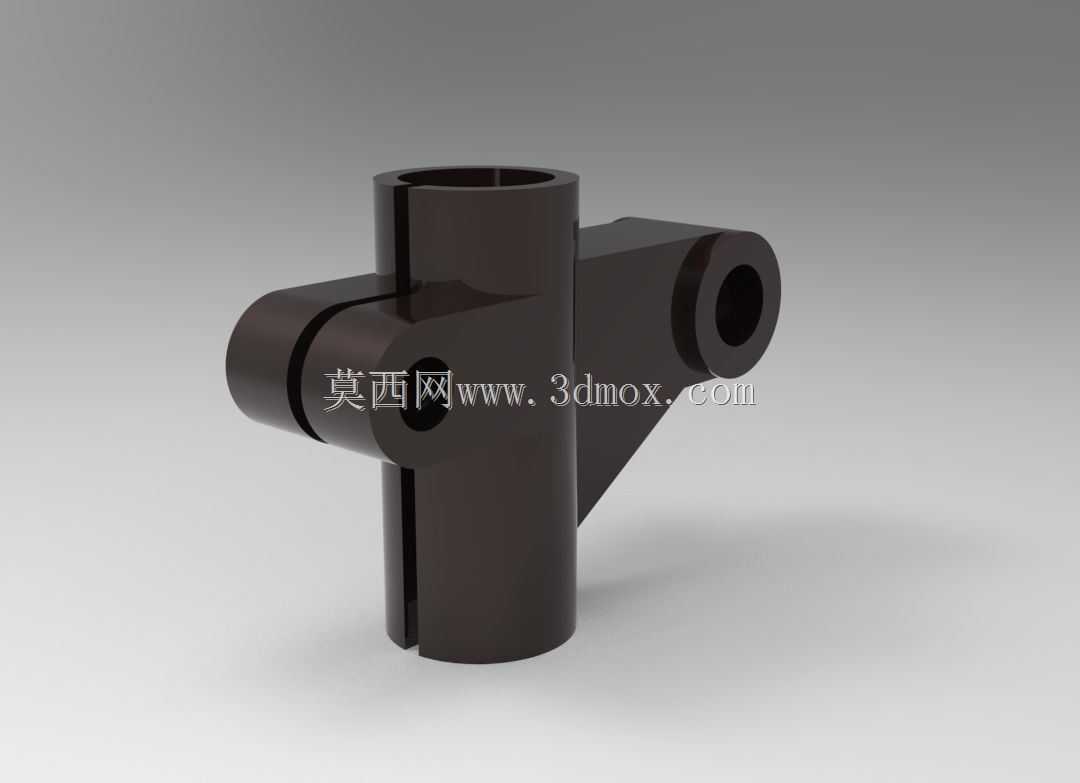

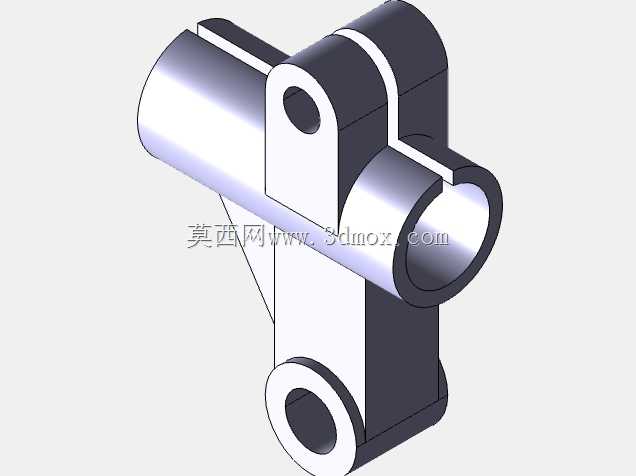

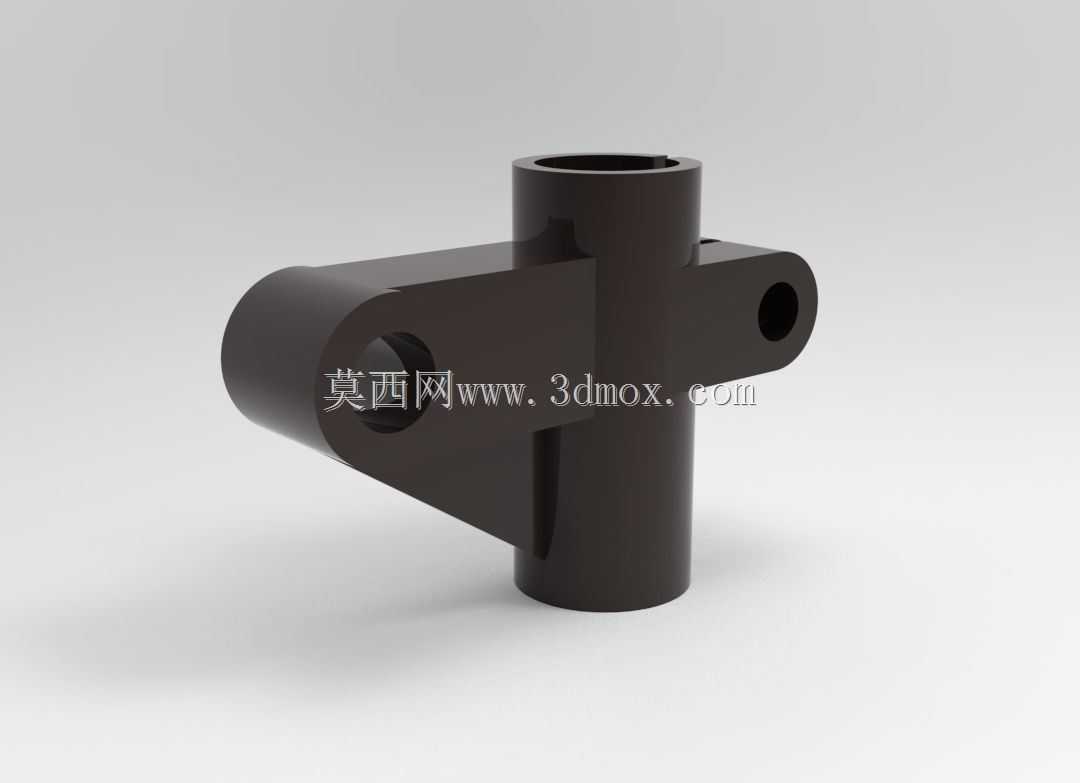

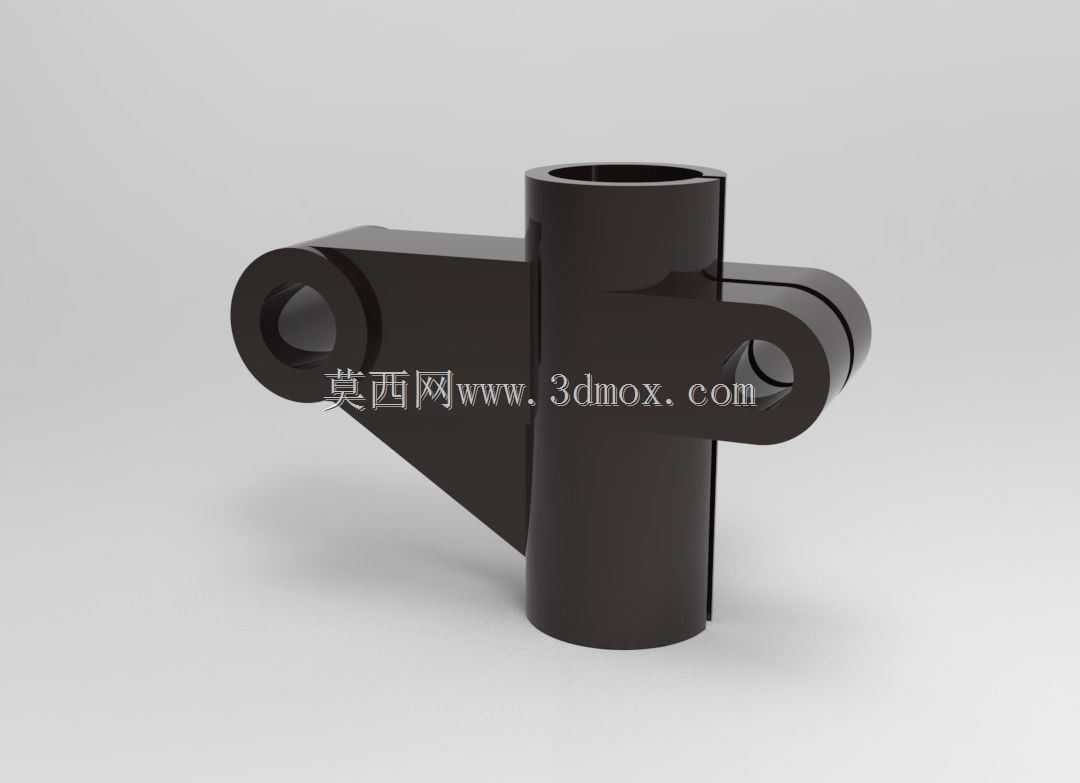

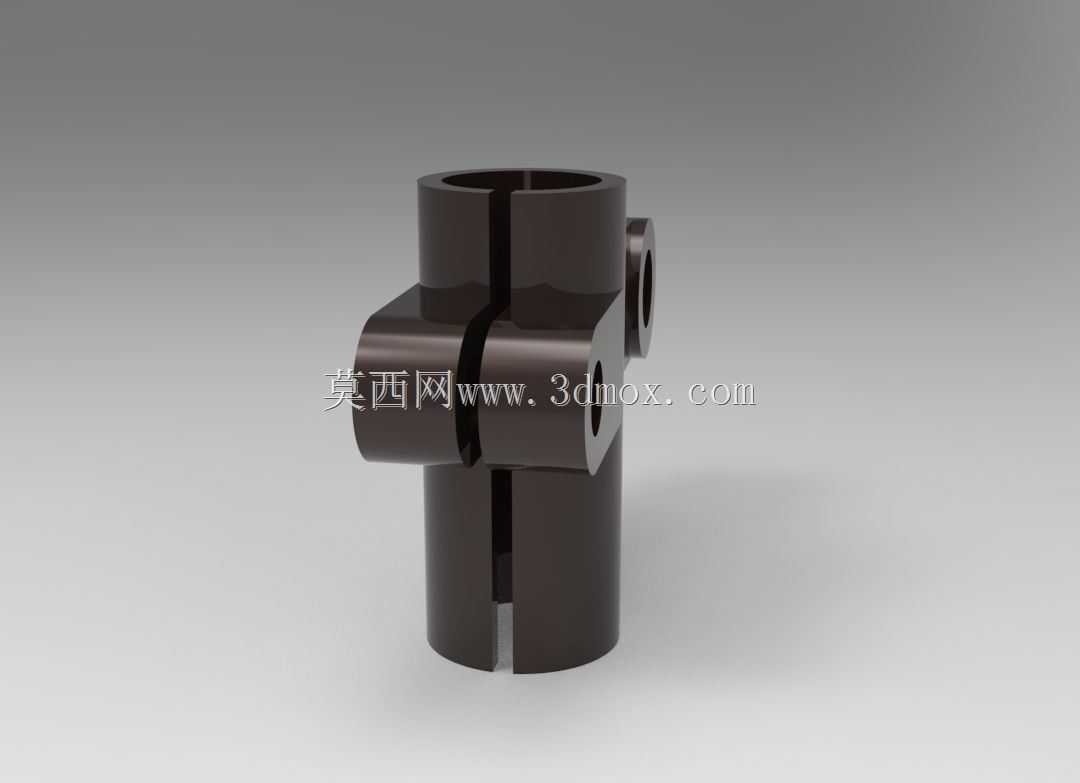

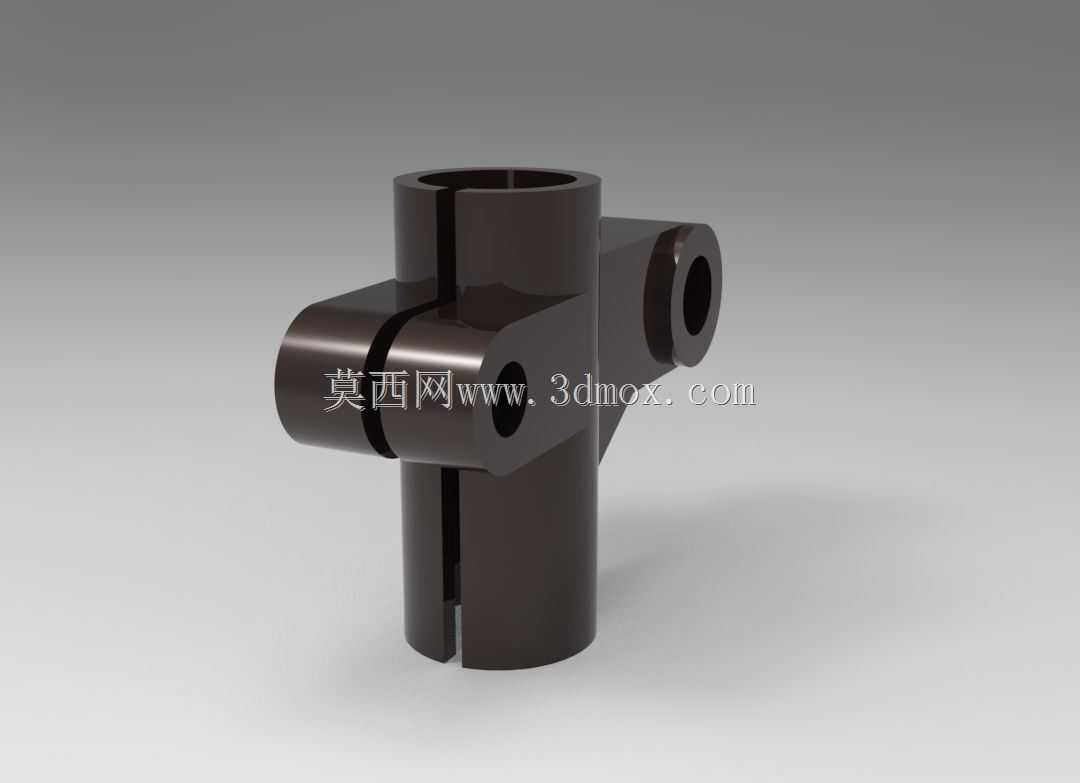

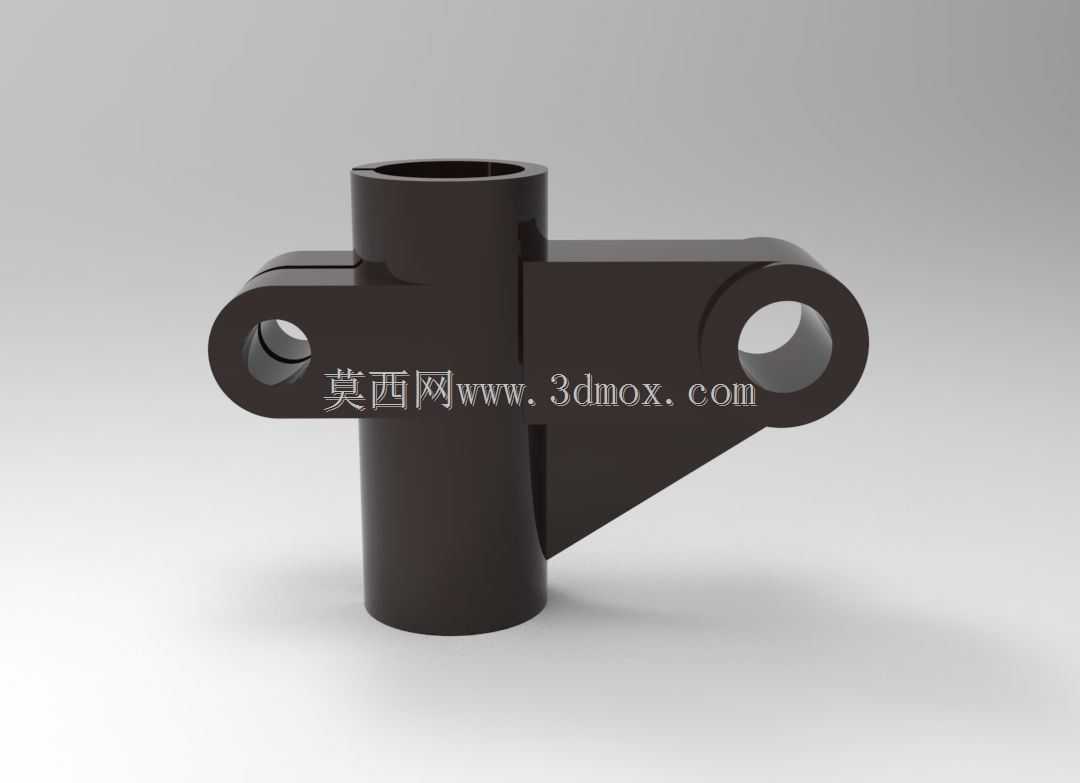

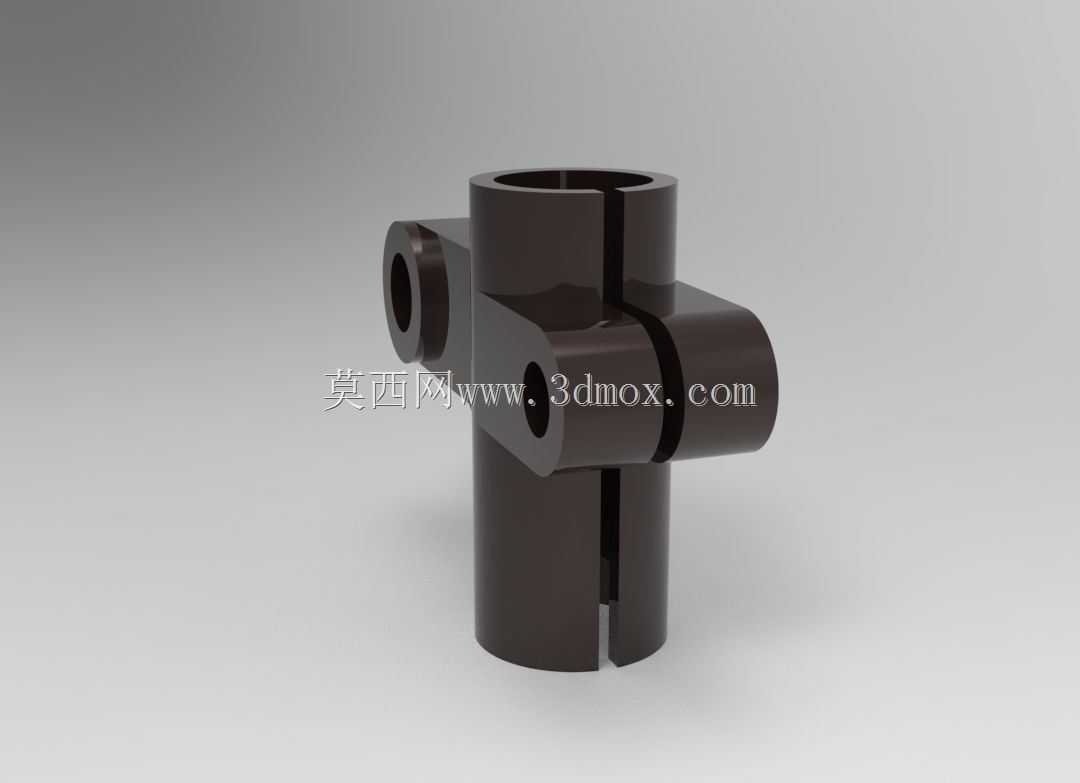

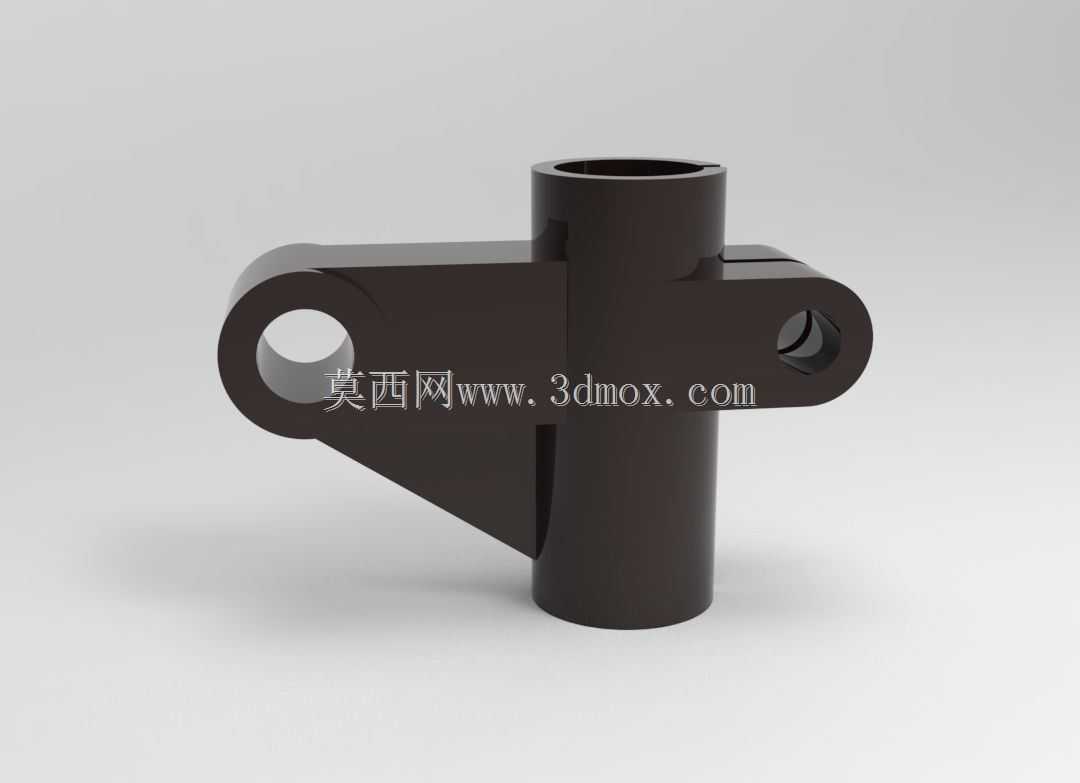

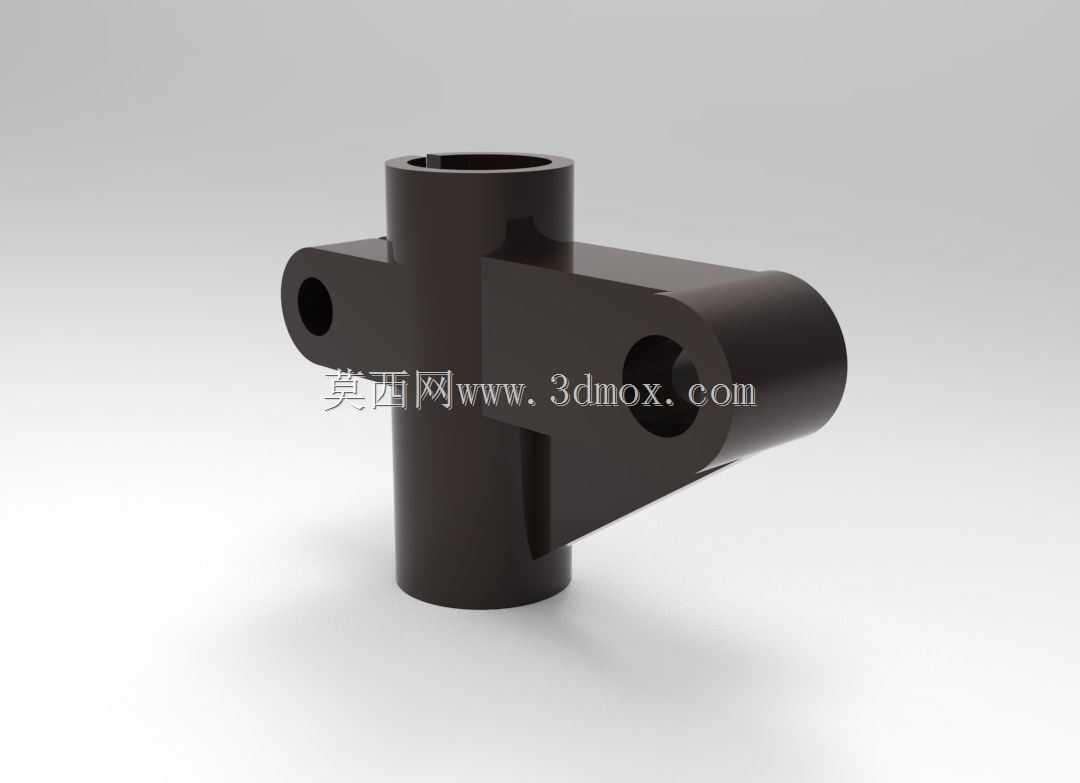

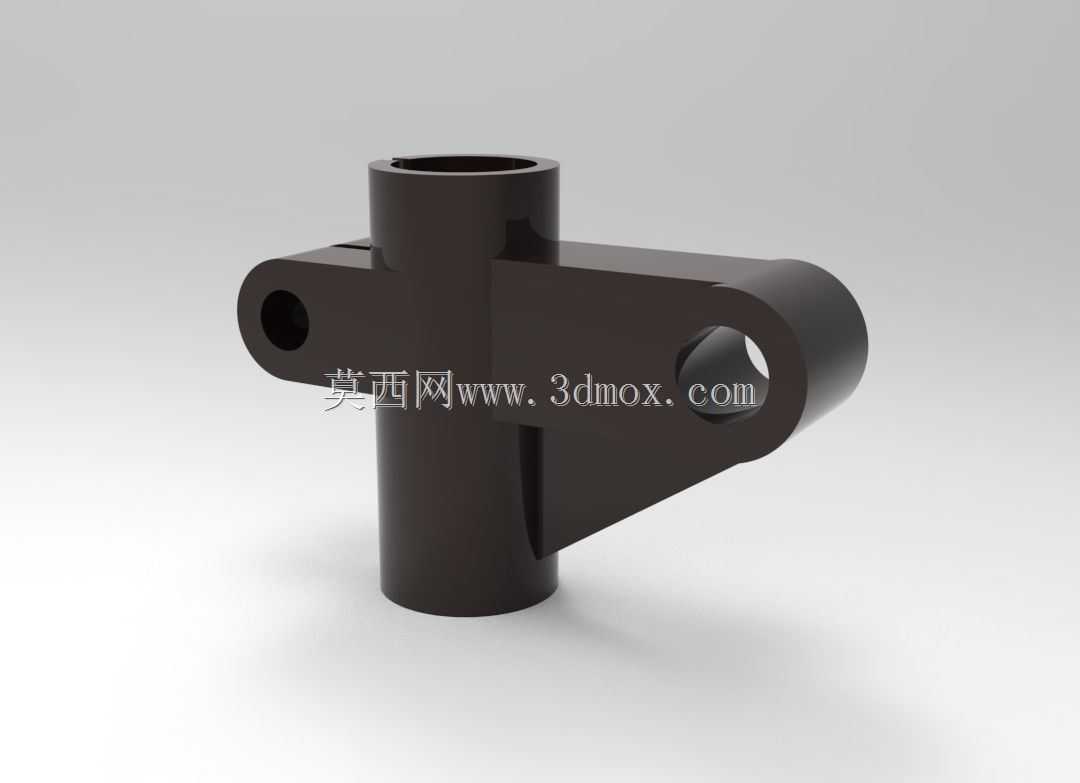

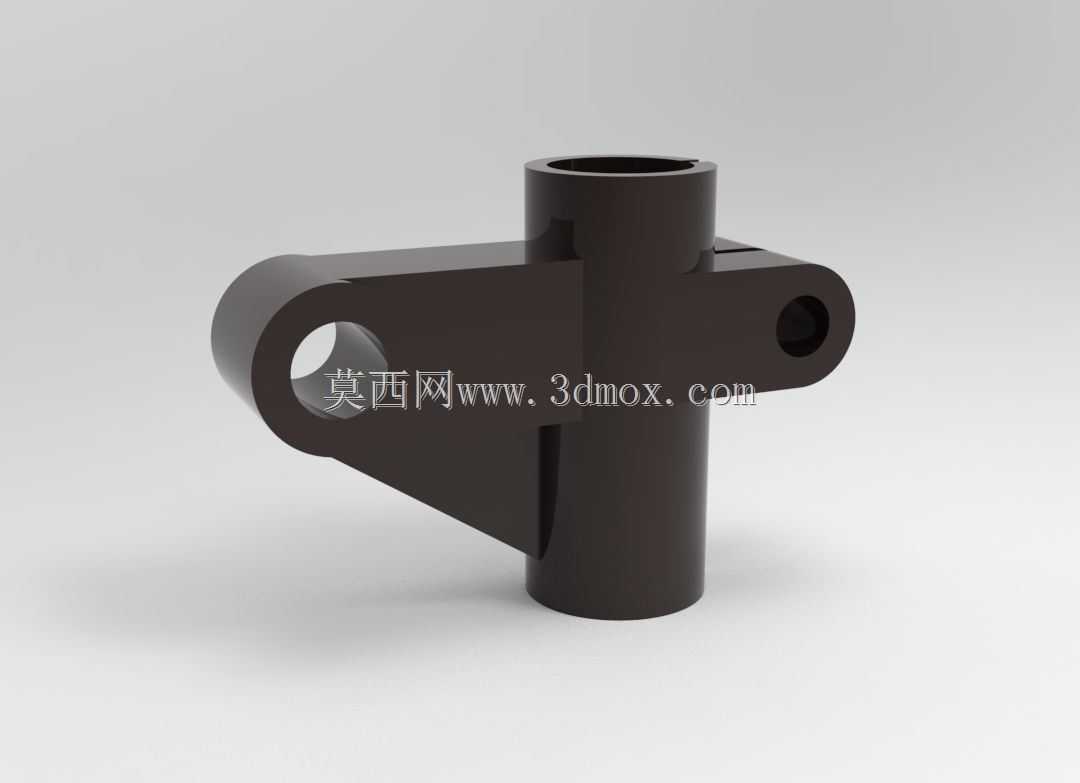

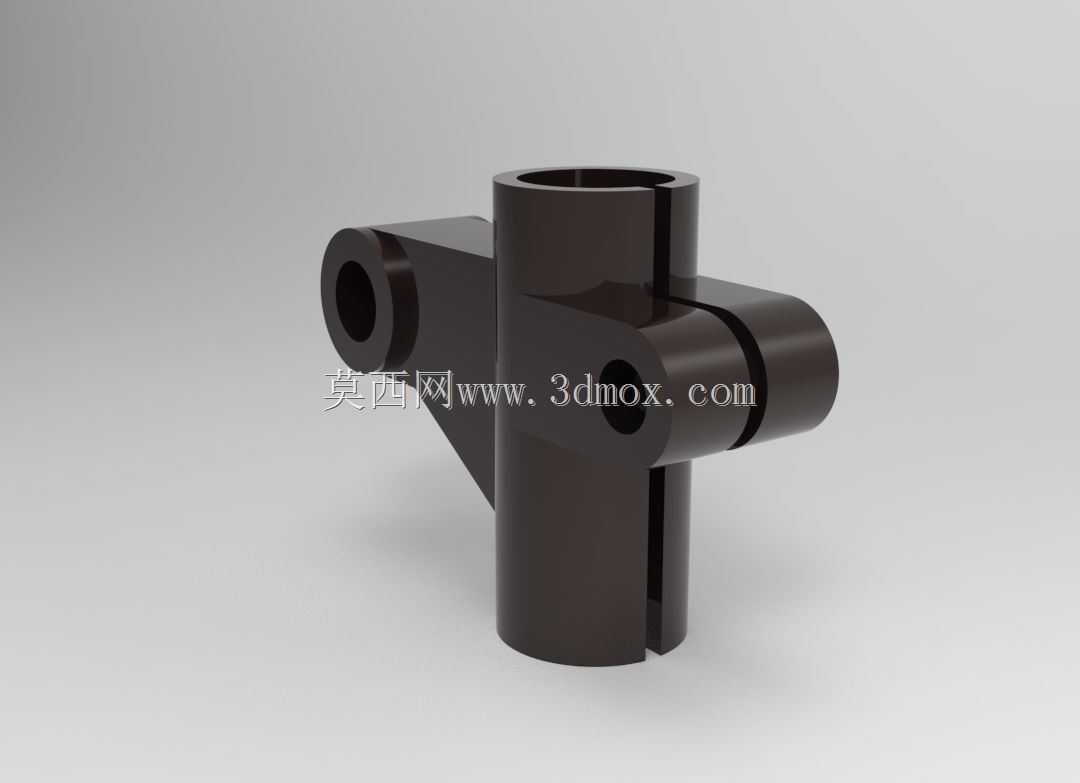

　　该构件属于管路系统与铰接支撑结合的复合型连接零件，在中小型流体输送管路、轻型设备支撑桁架、自动化生产线气动管路排布场景中应用广泛，可同时实现两路正交异径管路的连通，以及构件自身与外部支架的铰接固定，减少管路系统中单独设置铰接支座的安装空间占用，降低整体装配的零件数量。从功能特性来看，主体的两个正交贯通筒状结构分别适配两种不同外径的管路，筒壁端部预留的环形切槽用于安装管路密封卡圈，装配时可直接将对应规格的管路插入筒腔，通过卡圈实现径向密封与轴向限位，无需额外焊接或法兰连接，大幅提升现场装配效率；构件上延伸出的两个带孔耳板分别位于主体结构的上下位置，上耳板的单通孔用于与上部摆动支架铰接，下耳板的通孔用于与下部固定基座铰接，两个铰接孔的轴线与主管路轴线保持平行，可保证构件在绕铰接轴摆动时，管路不会产生额外的扭转应力，适配需要小角度摆动调整的管路敷设场景，比如随动气动回路、可调整角度的冷却管路排布。

　　设计过程中优先考虑了受力分布的合理性，两个筒状结构的衔接位置做了圆弧过渡加厚处理，避免管路内流体压力波动产生的应力集中在直角衔接处，同时耳板与主体筒壁的衔接位置设置了三角形加强筋，筋板厚度与筒壁厚度保持一致，在不额外增加整体重量的前提下，提升耳板承受径向铰接载荷的能力，避免铰接部位受拉时出现耳板断裂的问题。尺寸设计上，大口径筒腔的内径适配常规16mm外径的气动软管或硬质尼龙管，小口径筒腔内径适配10mm外径的对应管路，两个筒段的轴向长度均控制在35mm，保证管路插入后有足够的接触长度实现密封固定；上下铰接孔的内径统一为8mm，适配标准M8的铰接销轴，两个铰接孔的中心距为72mm，安装时上下销轴的安装孔位中心距需保持与该尺寸一致，避免装配时出现过约束导致构件无法灵活摆动；构件整体的最大外轮廓宽度为68mm，最大高度为95mm，安装时需预留至少10mm的周边摆动间隙，防止构件摆动过程中与周边其他管路或结构件产生干涉。

　　建模过程中对所有的棱角位置都做了0.5mm的倒角处理，既避免加工过程中出现锐边割手的问题，也能减少装配时密封件被锐边划伤的风险；筒腔内壁的粗糙度要求控制在Ra1.6以内，保证管路插入时的顺畅度，同时提升密封卡圈与筒壁的贴合密封效果；铰接孔的内壁粗糙度要求为Ra3.2，销轴装配后可实现灵活转动，不会出现卡滞问题。实际应用中，该构件可替代传统的三通接头加单独铰接支座的组合方案，整体重量比组合方案降低约40%，安装所需的空间减少30%，尤其适合安装空间紧凑、需要管路随动调整的自动化设备气路系统，也可用于小型液压设备的回油管路连接部位，在承受1MPa以内的流体压力时，结构强度完全满足使用要求，不会出现开裂或渗漏问题。
