30英寸管道支撑固定连接结构设计

这套30英寸管道支撑结构，主要面向大口径工业流体输送管线的架空敷设场景，常见于石化厂区工艺管廊、市政长距离输水干线、大型电厂循环水系统这类需要将大直径管道架离地面、避开地面设备与通行空间的工况。实际工程里，大口径管道自身重量加上管内流体满载后的总载荷往往达到数吨每延米，普通的轻型管卡根本无法承载长期静载与启停过程中的水锤冲击载荷，这套结构就是针对这类重载工况做的针对性设计。

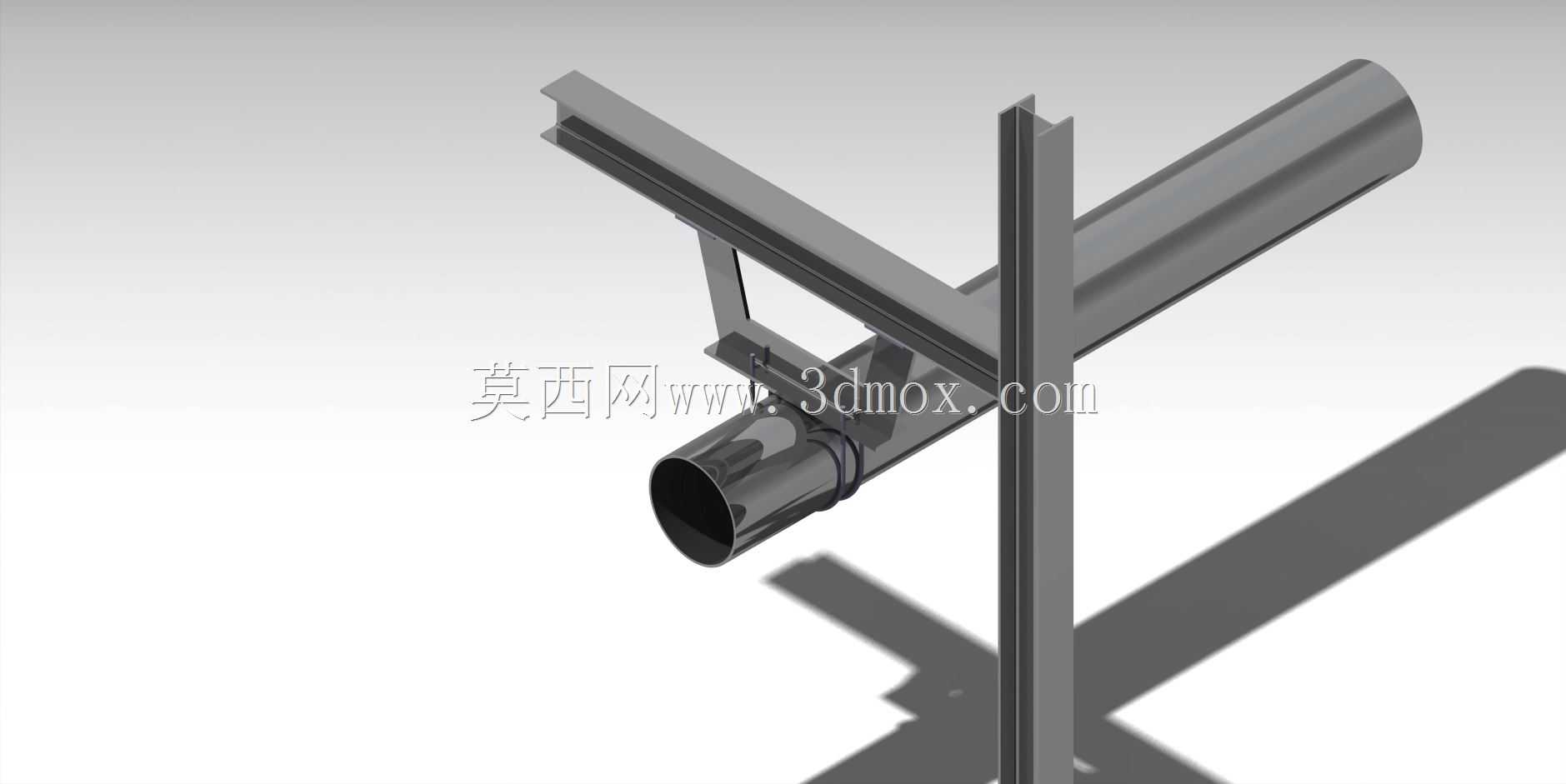

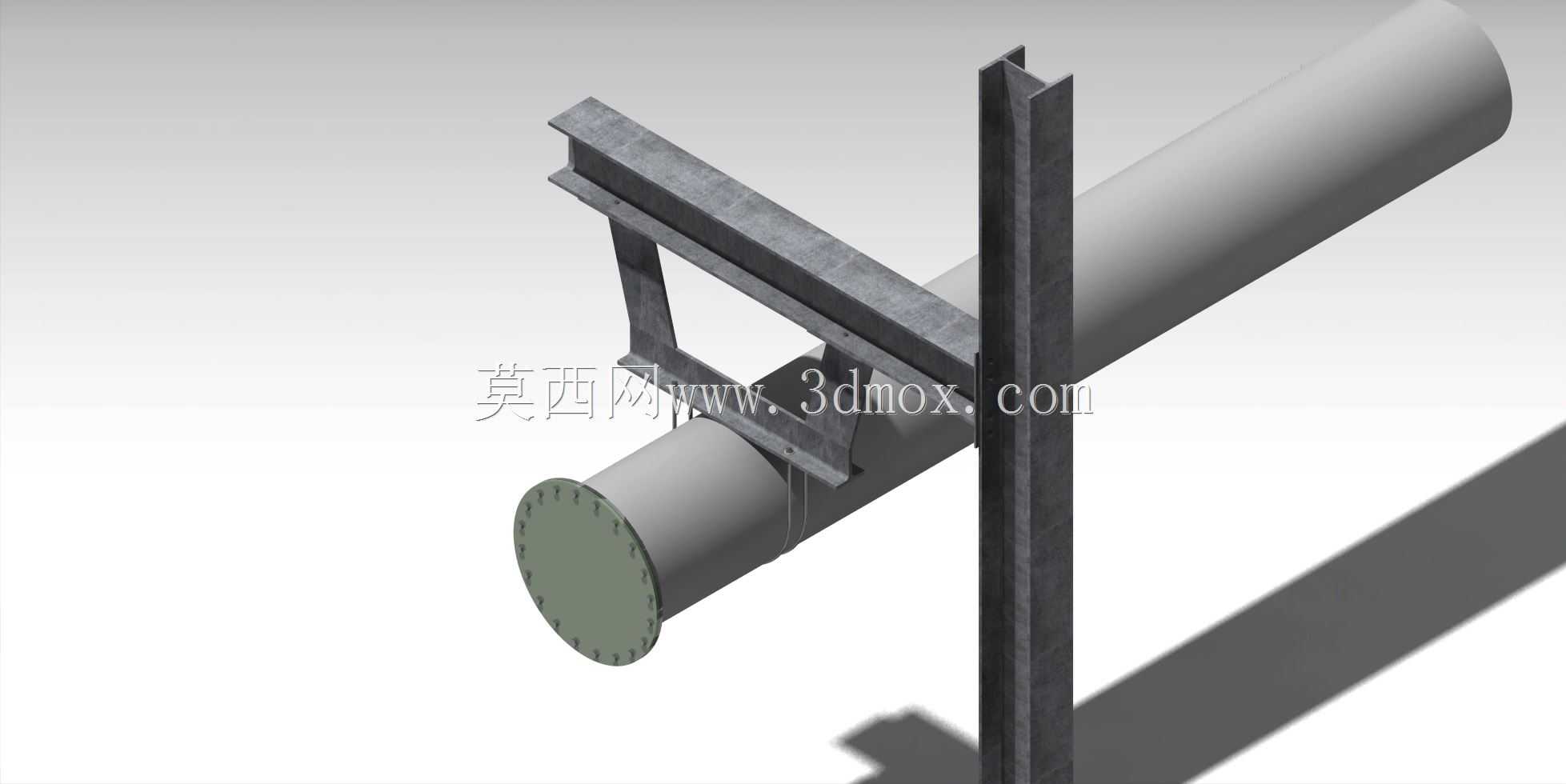

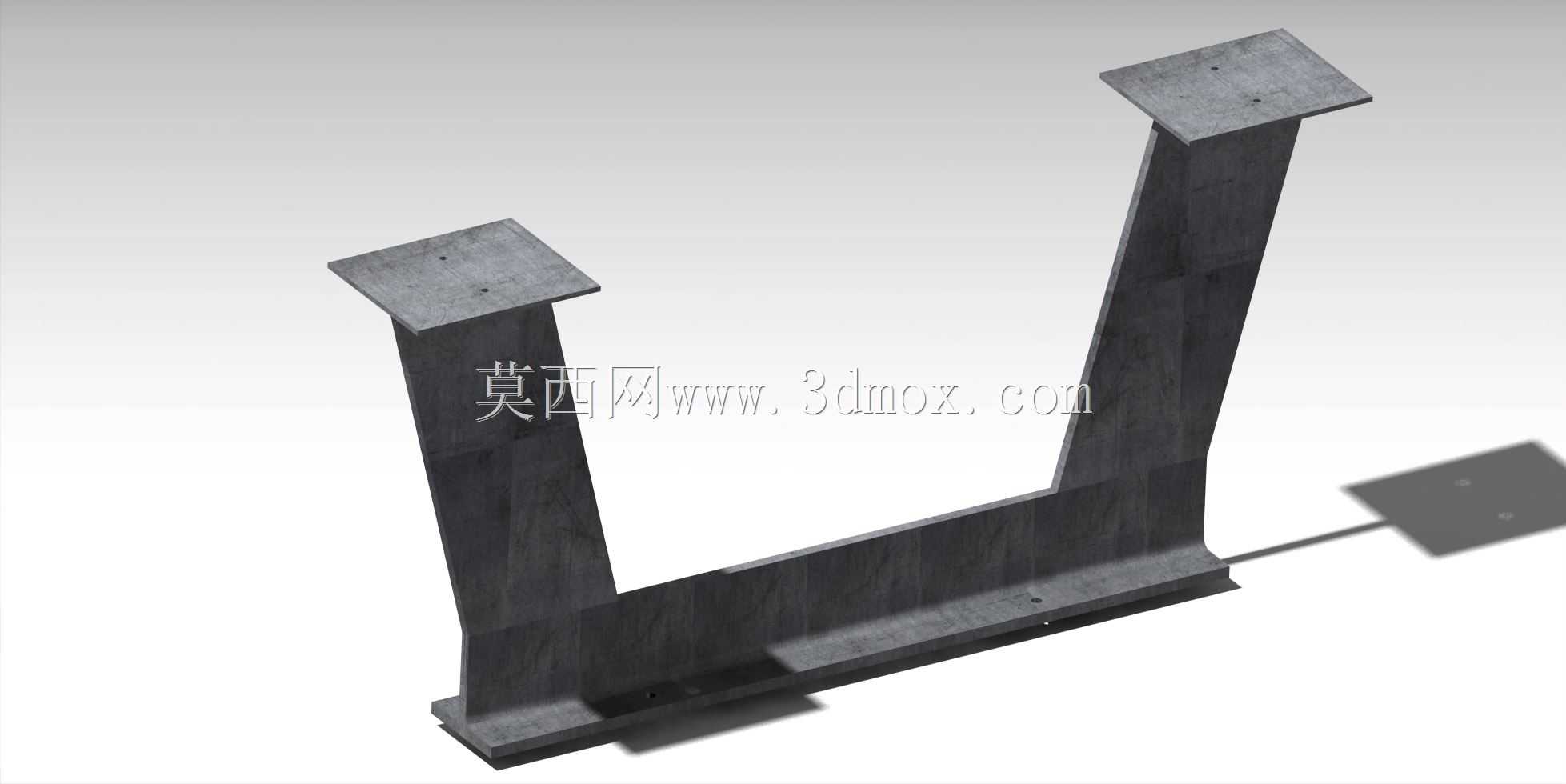

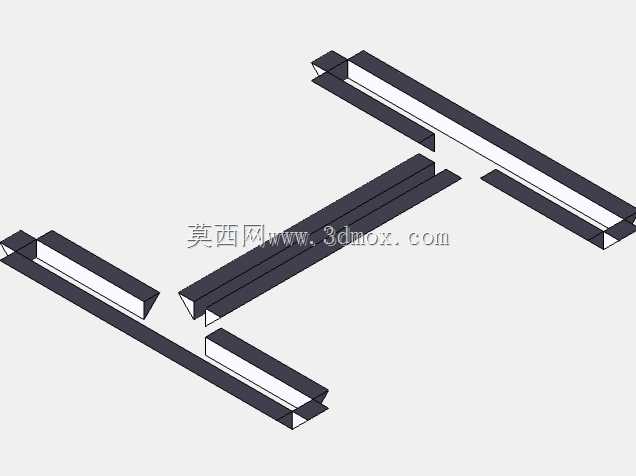

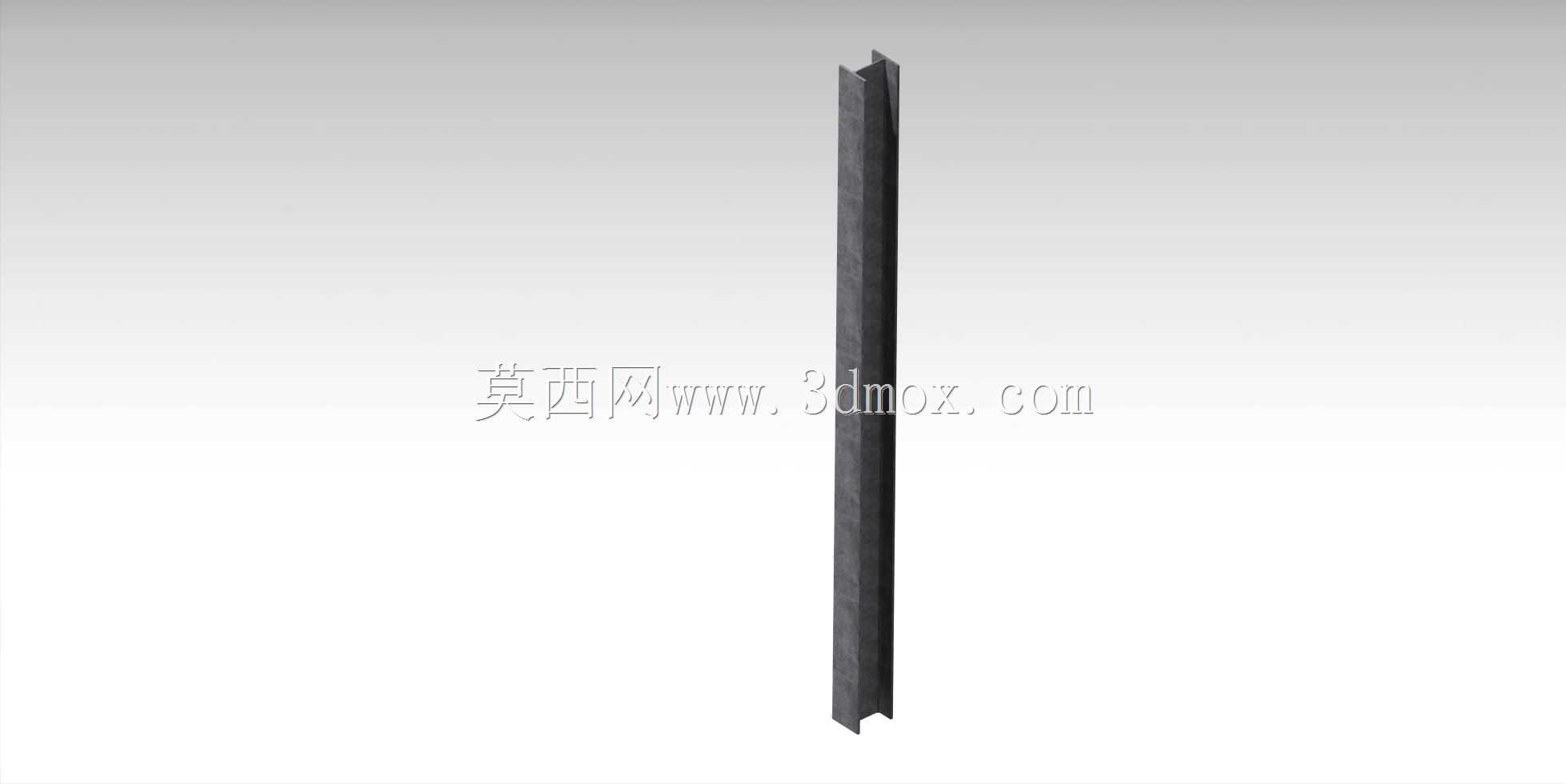

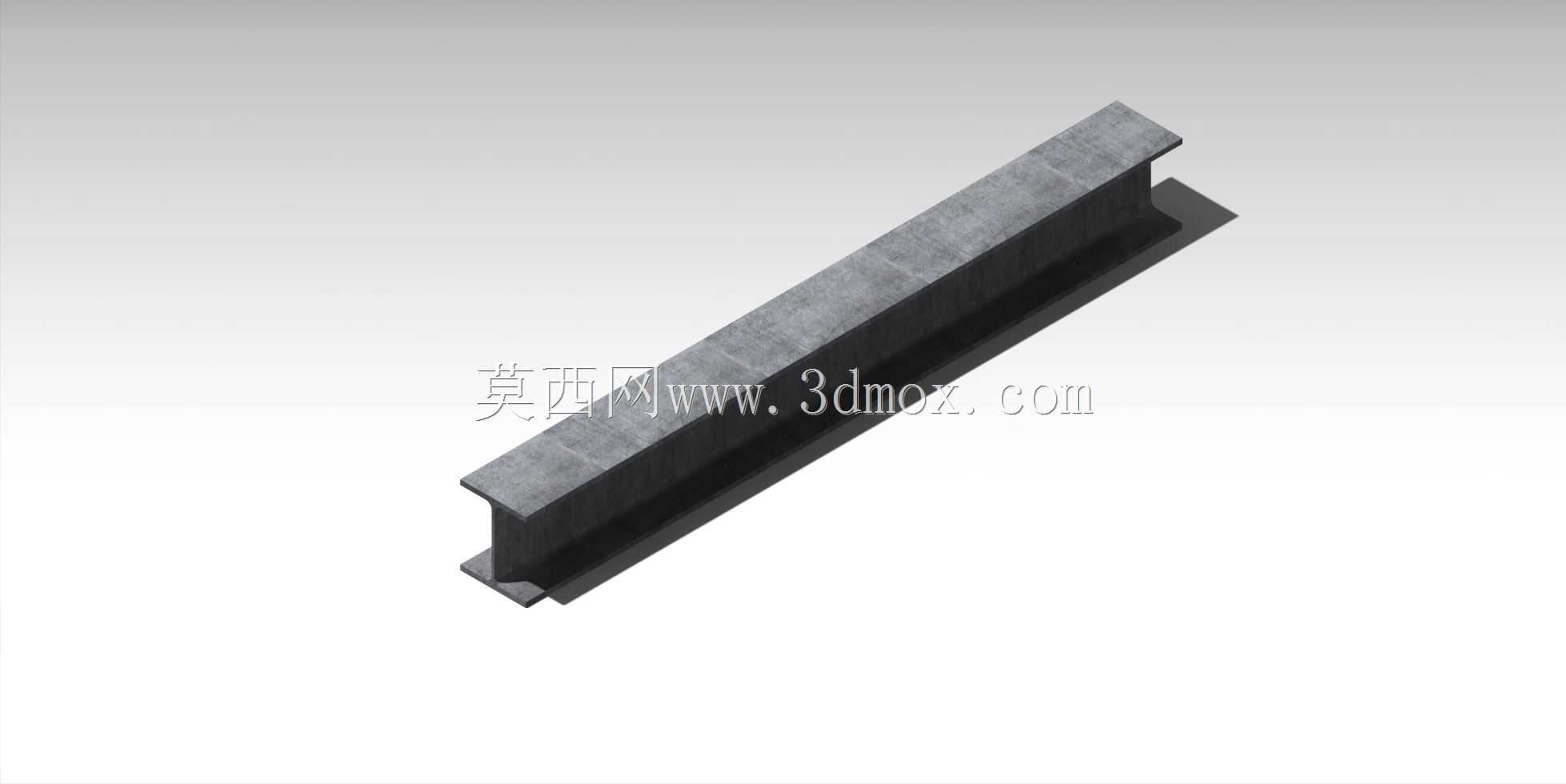

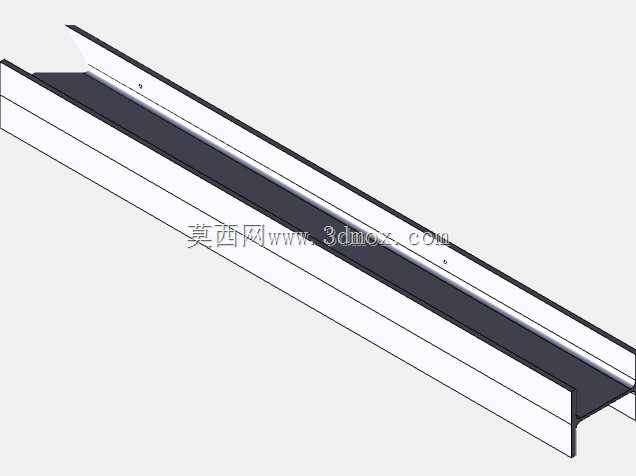

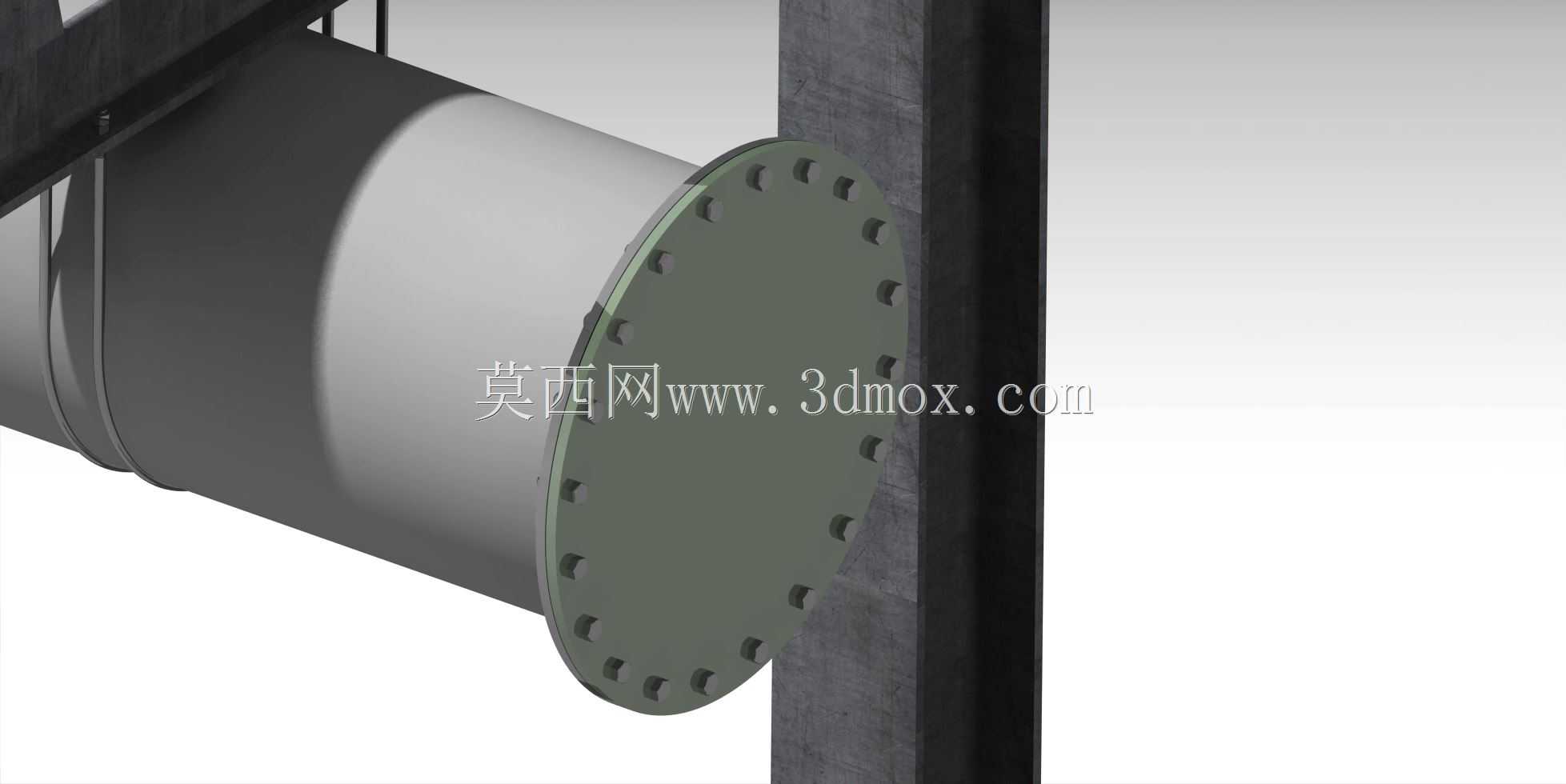

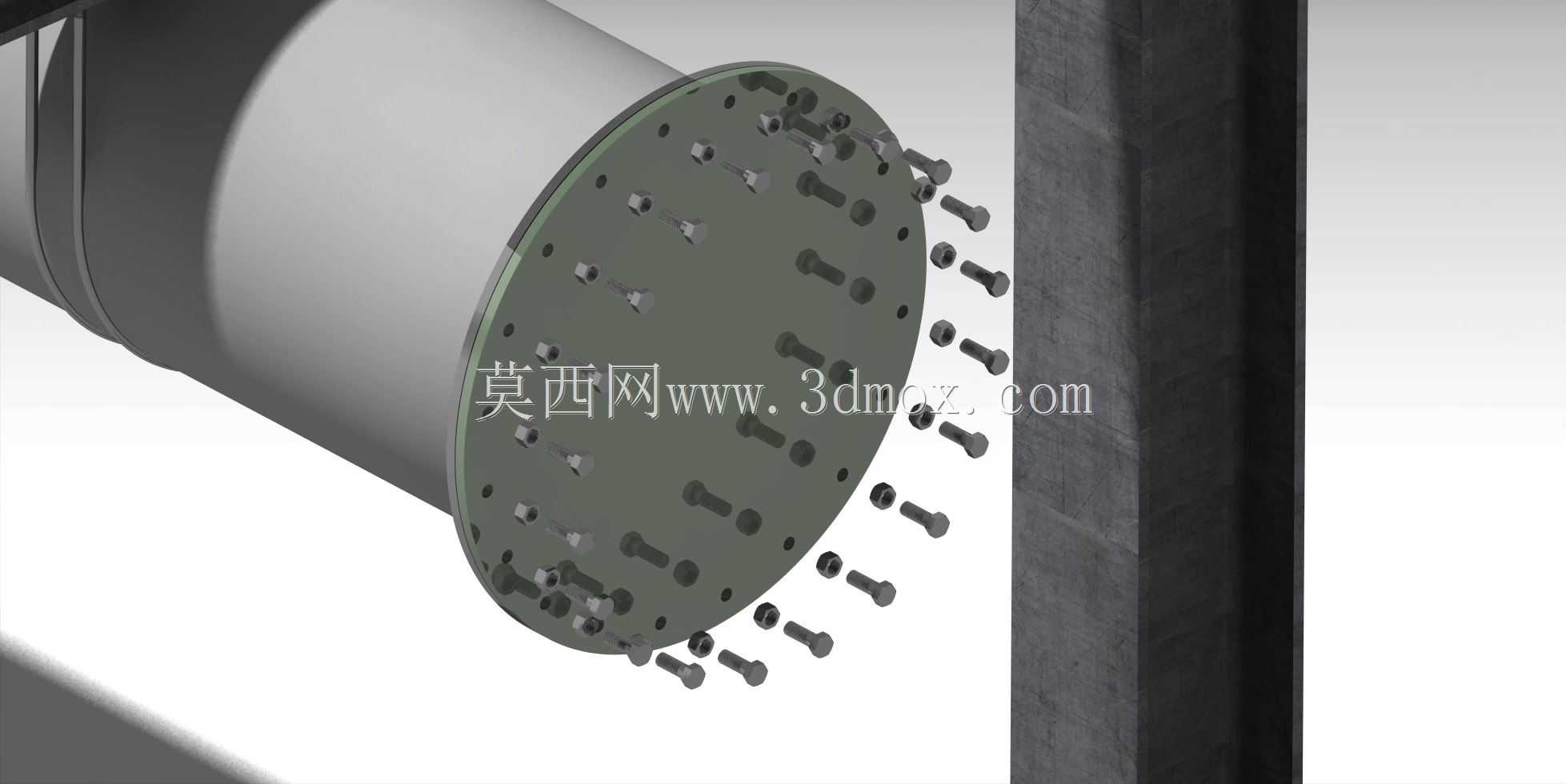

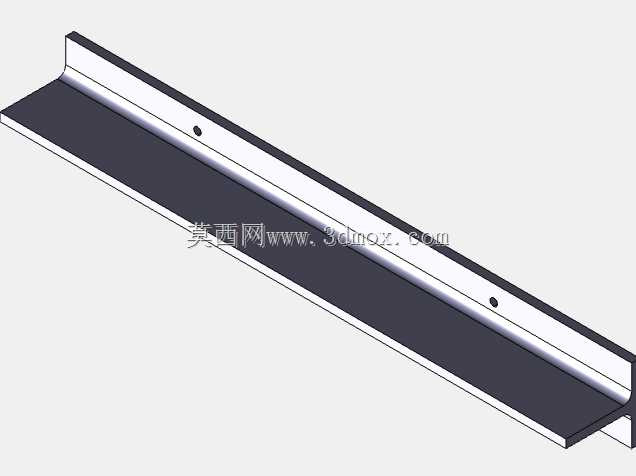

从结构组成来看，整套支撑包含三个核心部分：横向承载的H型钢横梁、垂直方向的H型钢立柱、以及环抱管道的卡箍式管托。设计时首先考虑的是载荷传递路径，管道的垂直载荷通过下半圆管托均匀传递到两侧的连接耳板，再通过螺栓组传递到横向H型钢梁上，横向梁再将载荷分散传递到垂直立柱，最终由立柱将载荷传导到下部的基础预埋件上，整个传力路径没有应力集中的薄弱点，避免长期载荷下出现局部结构屈服。

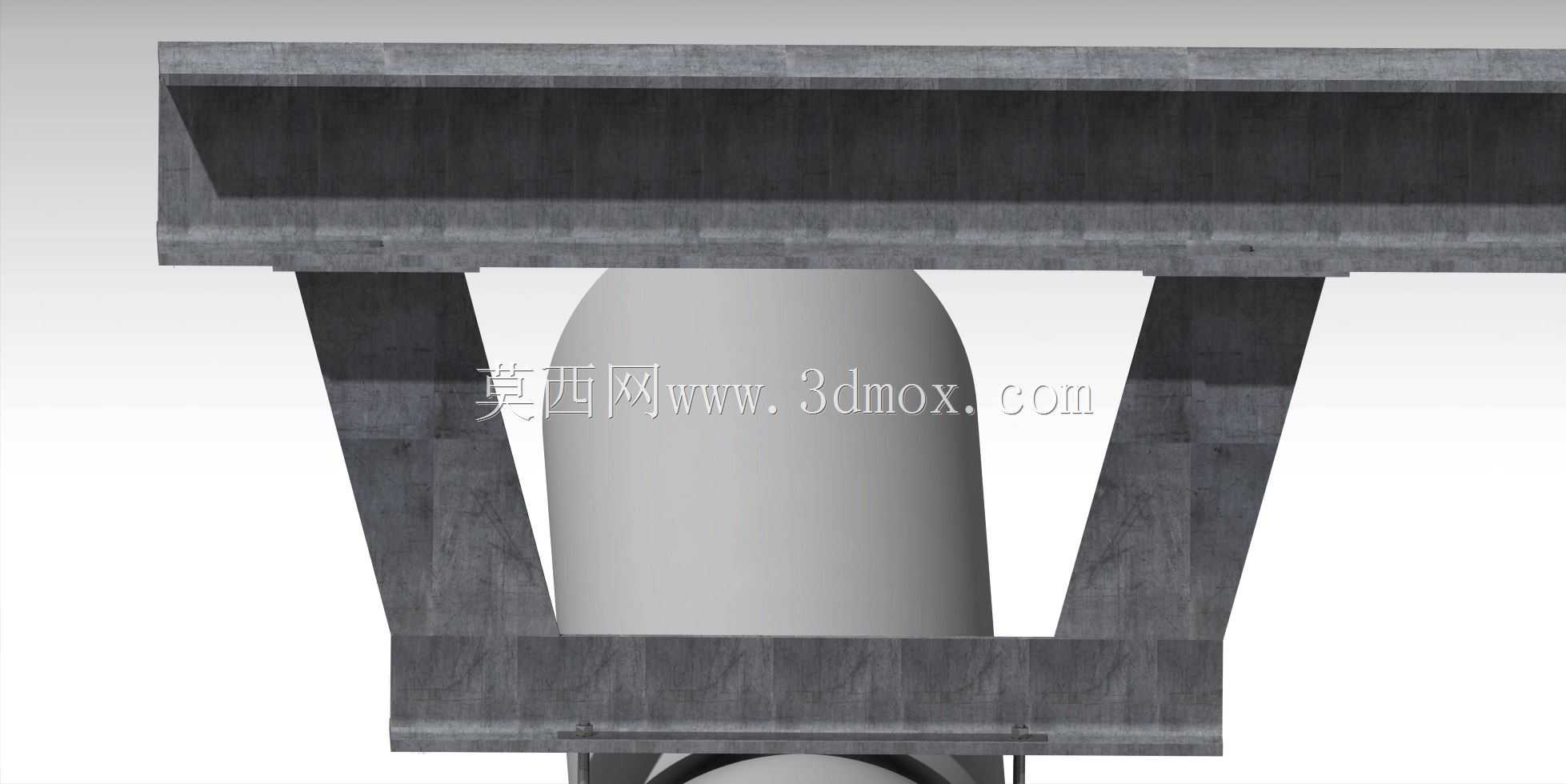

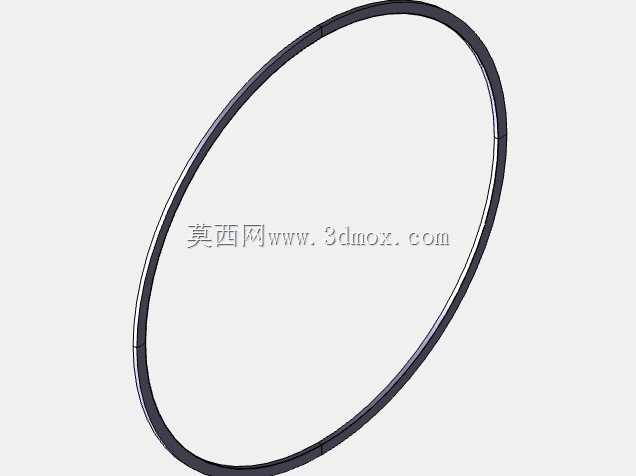

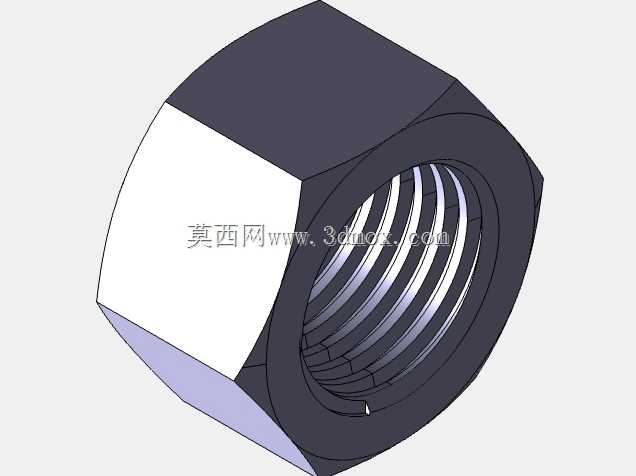

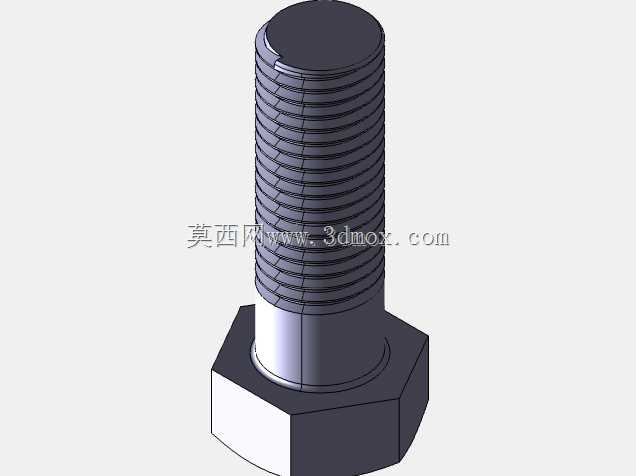

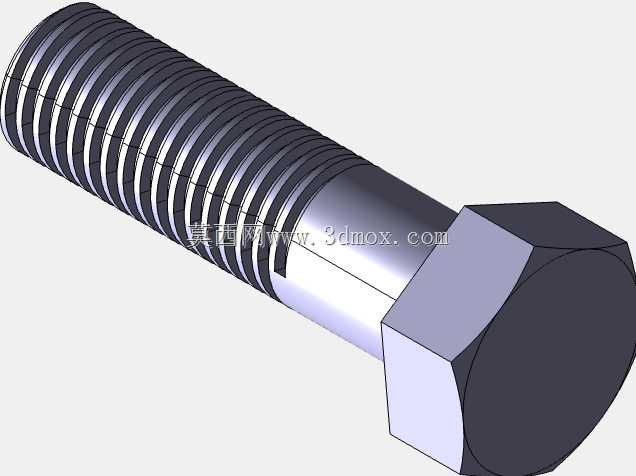

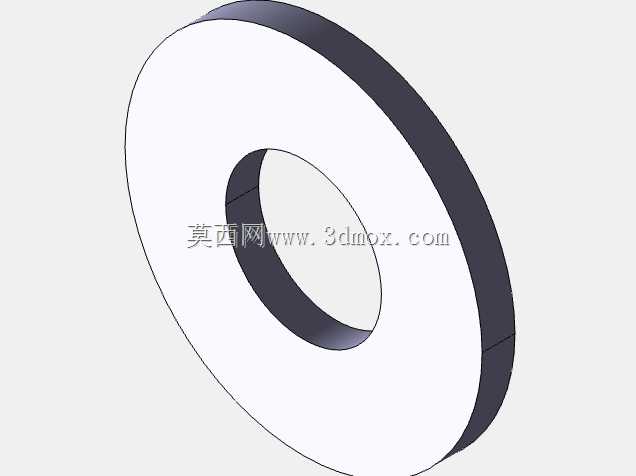

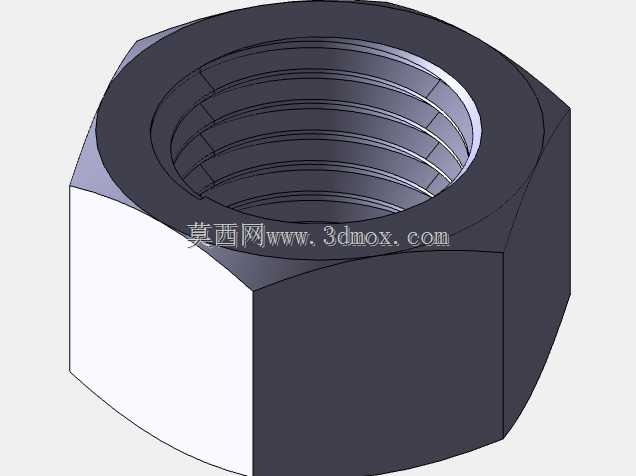

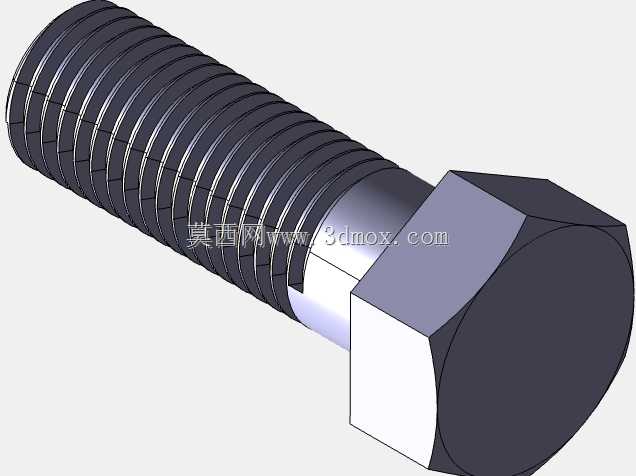

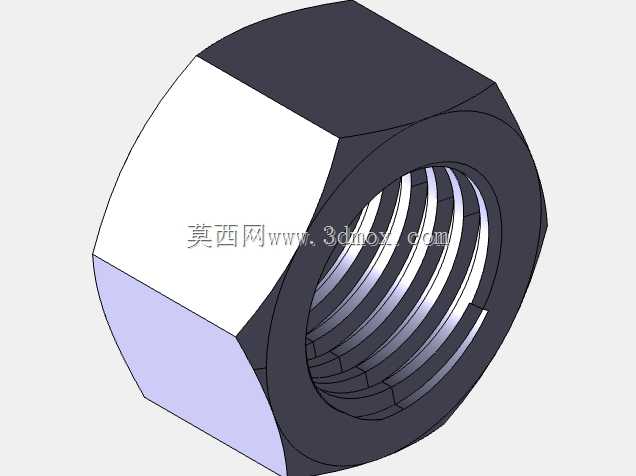

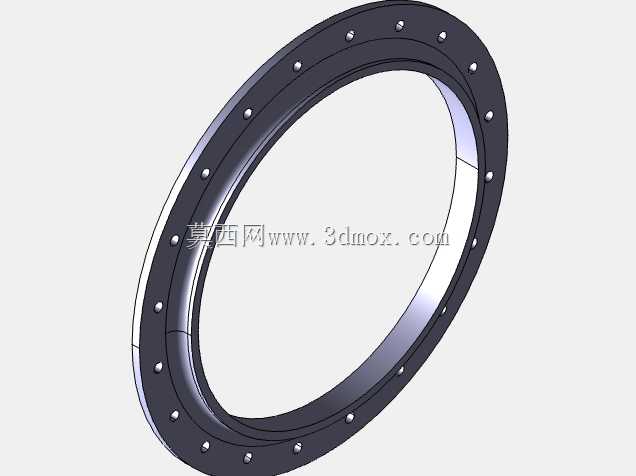

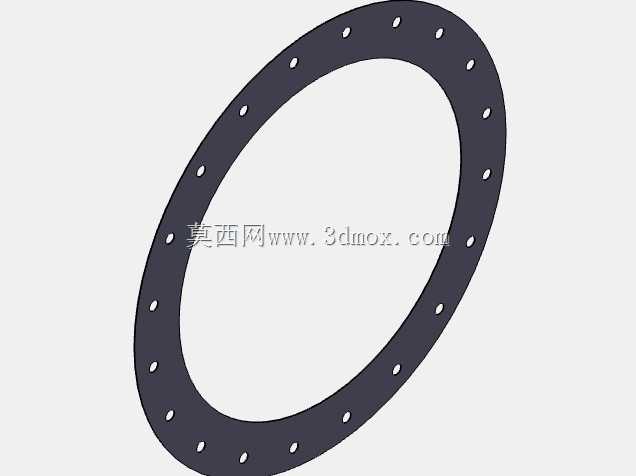

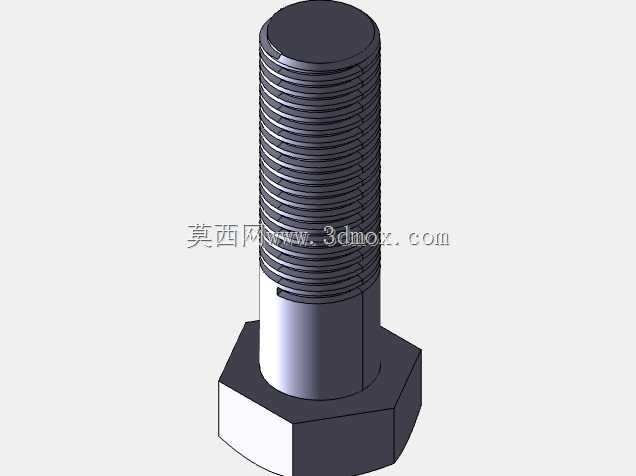

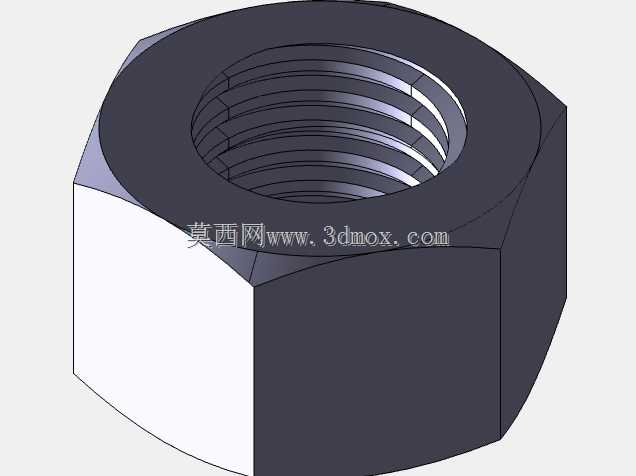

管托部分采用的是对开式环抱结构，下半圆托板的弧度完全匹配30英寸管道的外径曲率，接触面积覆盖管道圆周120度范围，相比窄边管卡，这种大接触面积的设计可以大幅降低管道外壁的局部压应力，避免薄壁管道在支撑点出现局部凹陷变形，尤其是对于不锈钢管道或者衬塑防腐管道，这种大接触面设计能有效保护管道的防腐层与内壁衬层不受损伤。上半部分的卡箍通过两侧的螺栓预紧，预紧力控制在刚好限制管道径向位移、又不会过度抱紧导致管道热胀冷缩时出现轴向卡滞的区间，适配管线运行时的温度变形需求。

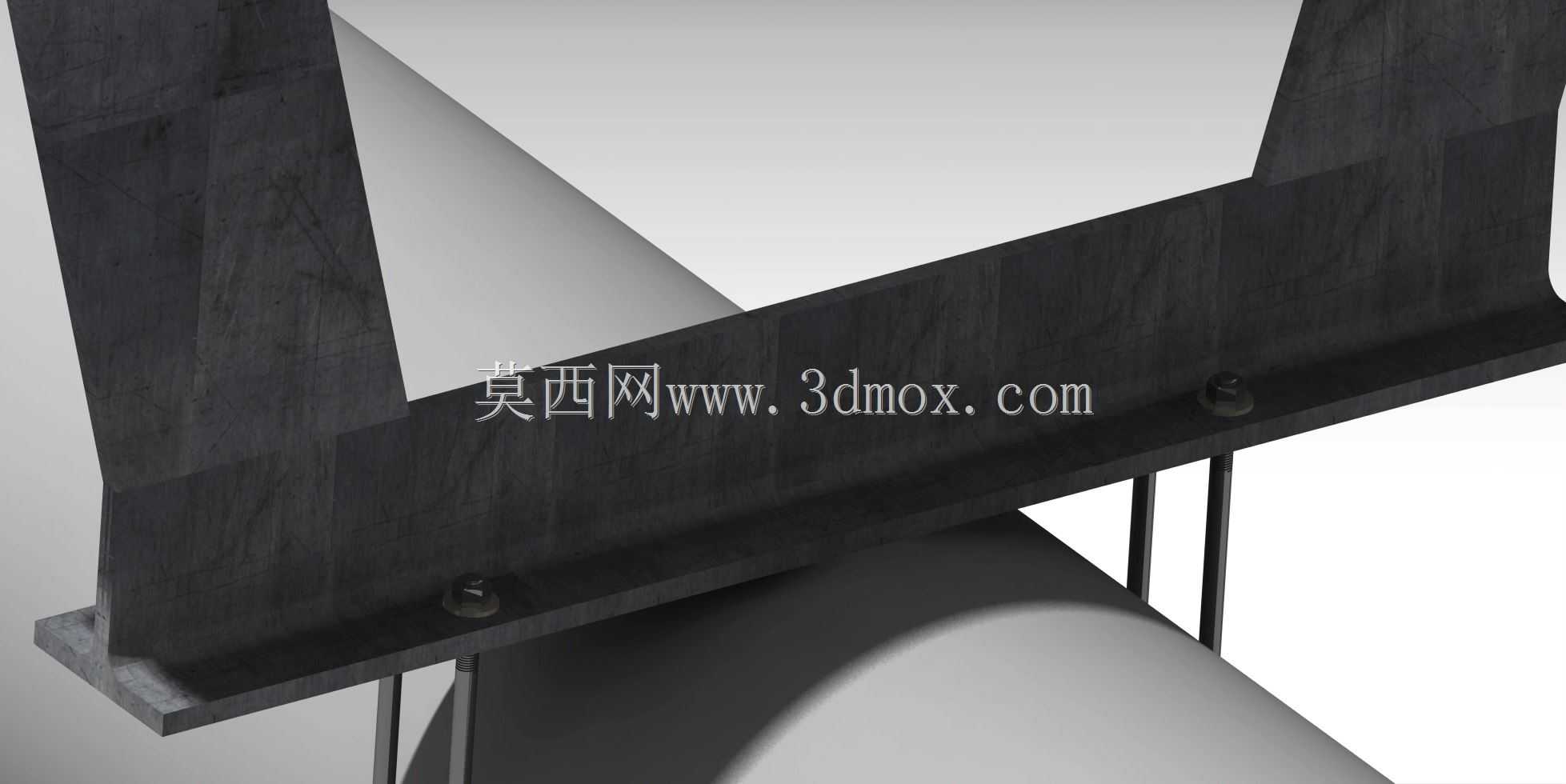

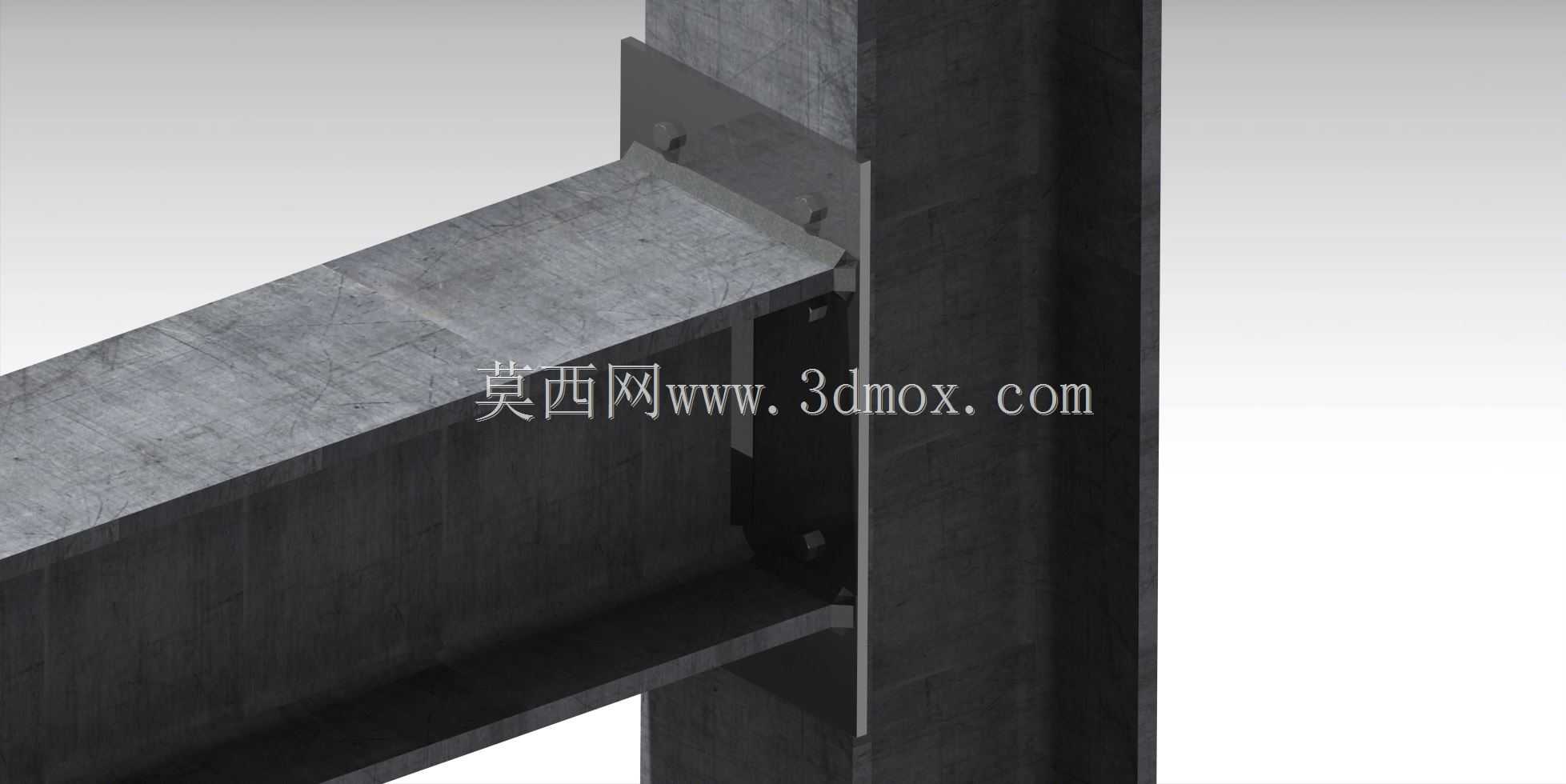

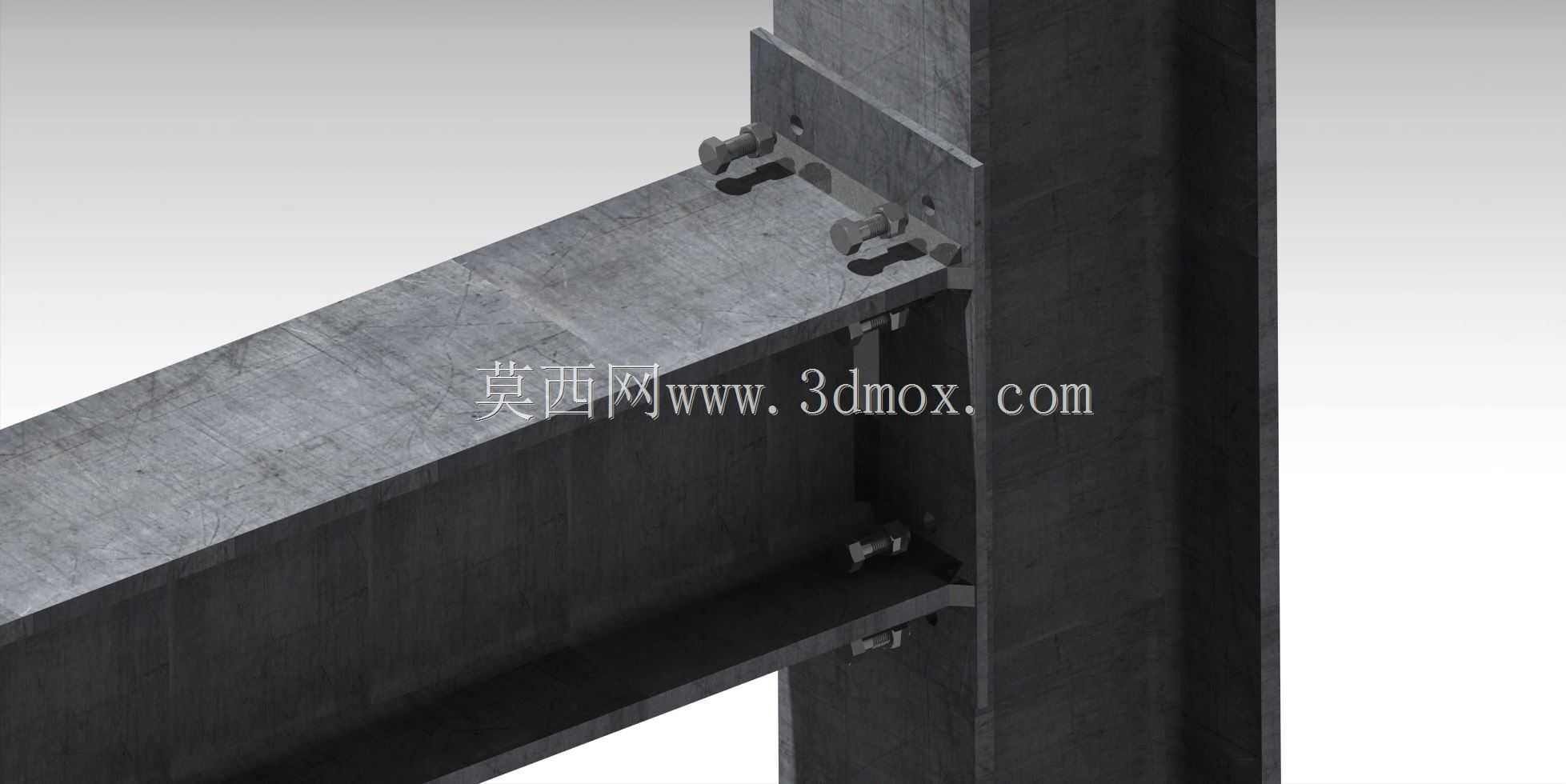

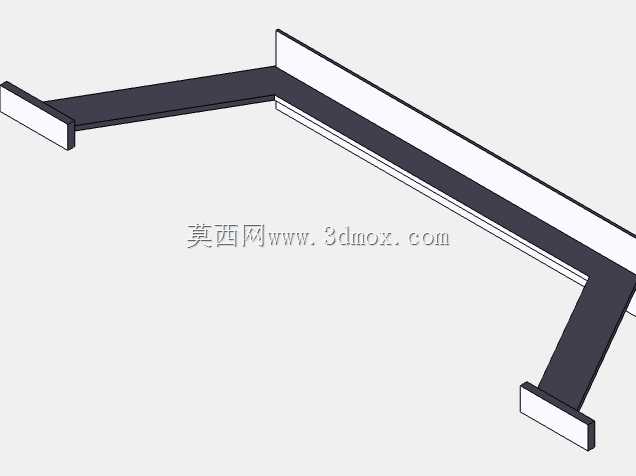

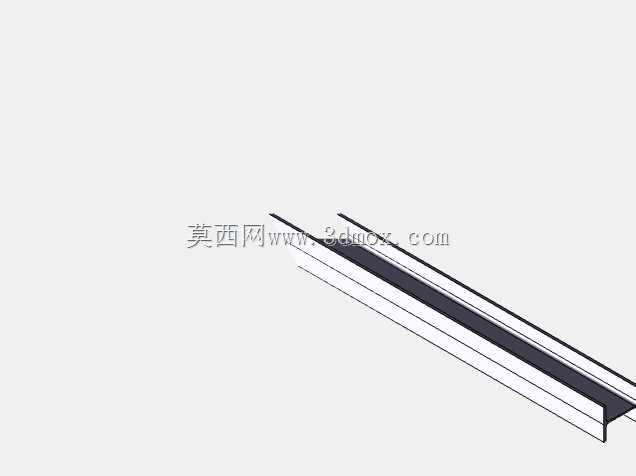

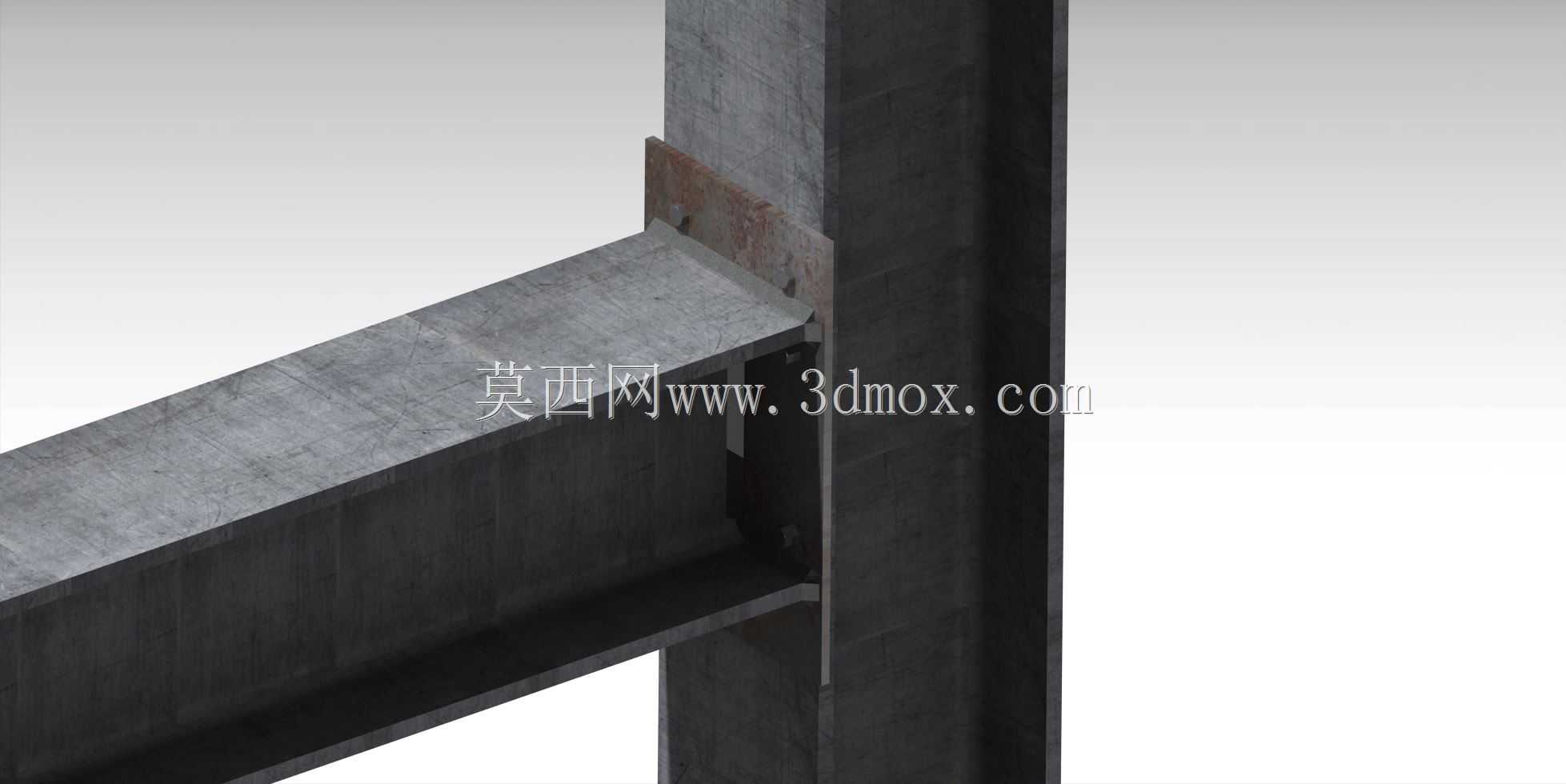

横向H型钢梁与垂直立柱的连接采用的是焊接加筋板的刚性连接形式，在连接节点的上下翼缘位置都加了三角形加强筋，抵抗管线横向位移带来的弯矩载荷，比如管内流体流向改变时产生的水平推力、室外工况下的风载荷、地震工况下的水平加速度载荷，都可以通过这个刚性节点传递到立柱，不会出现节点松动变形。横梁的悬挑长度经过核算，刚好满足管道安装时的操作空间需求，不会因为悬挑过长导致横梁下挠超标，也不会因为过短导致管道安装时与立柱发生干涉。

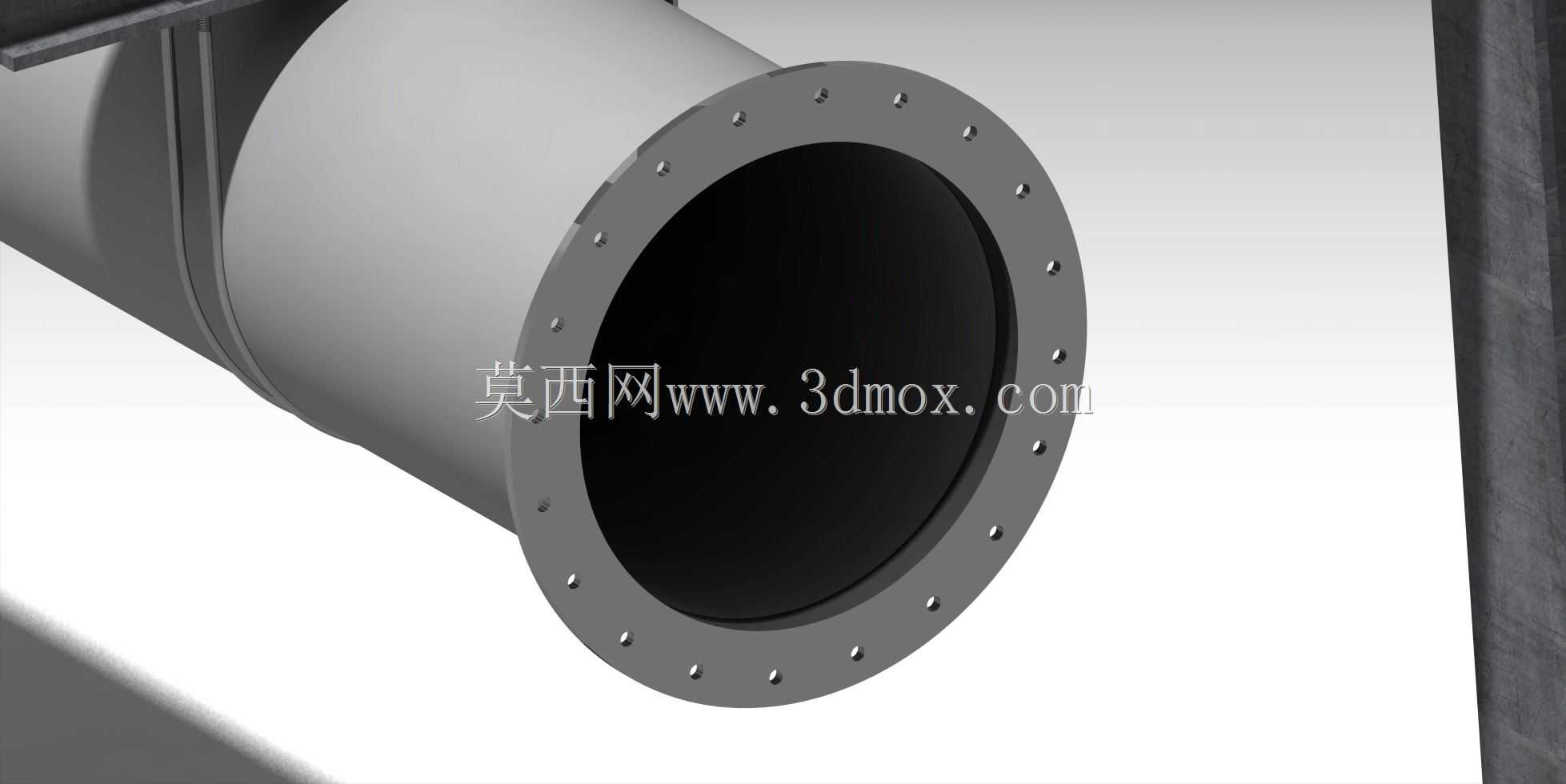

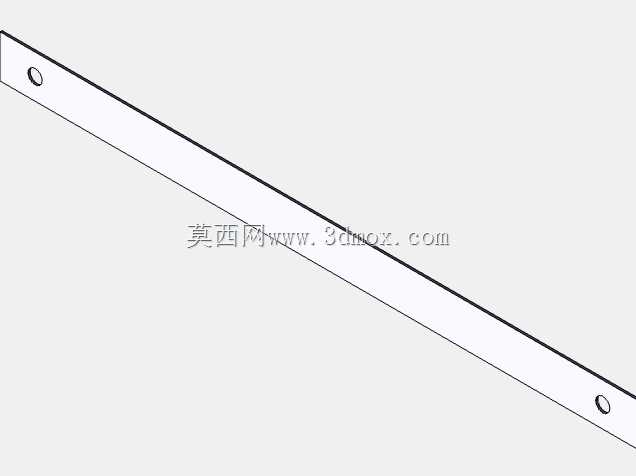

安装边界方面，这套结构适配的管道公称直径为30英寸，也就是外径762毫米的标准系列工业管道，立柱的底部预留了与基础预埋件焊接的连接端板，端板上开有地脚螺栓孔，既可以采用焊接方式与预埋钢板固定，也可以通过膨胀螺栓或者化学锚栓固定在混凝土基础上，适配不同的现场安装条件。横向梁的长度可以根据现场管廊的跨距需求做同规格型材的延伸，不需要重新设计连接节点，模块化的设计可以减少现场安装的焊接工作量，降低现场施工的质量管控难度。

设计过程中还考虑了管线运维的需求，管托与管道之间预留了微小的滑动间隙，当管线因为温度变化产生轴向伸缩时，管道可以在管托表面做小范围的轴向滑动，不会因为热胀冷缩产生的内应力拉坏管道焊口或者支撑结构。卡箍的连接螺栓全部采用外露设计，后期运维时可以直接检查螺栓的预紧力状态，不需要拆解整个支撑结构就能完成防松紧固作业。另外整个结构的型材全部采用标准H型钢与标准钢板加工，没有特殊定制的异形截面材料，加工时可以直接采购标准型材下料焊接，不需要开模定制，加工成本低，生产周期短，适合项目现场批量制作安装。

在实际选型应用时，需要根据管线的实际工作压力、流体密度、保温层厚度来核算具体的载荷值，调整筋板的厚度与螺栓的规格，这套基础结构的预留安全系数达到2.5倍，能够覆盖大多数常规工业大口径管道的支撑需求，针对有特殊防腐要求的工况，只需要在结构表面做对应的防腐涂层处理，不需要改动主体结构尺寸，适配性较强。
