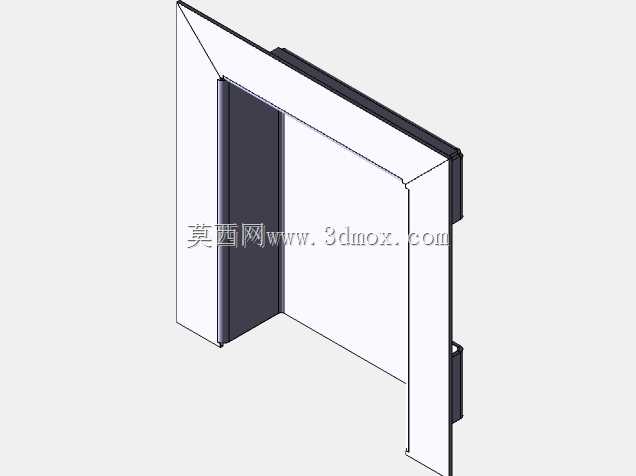

这款金属壳体结构主要面向小功率电源变压器的装机配套需求,在工业控制机柜、嵌入式供电模块、小型通讯设备供电单元场景中,作为变压器的外围防护承载结构使用,能够为内部绕组分装件、整流调压模块提供物理防护,同时兼顾电磁屏蔽与散热通路的设计需求。从结构设计逻辑来看,整体采用U型折弯钣金拼接的成型方案,主体侧板与端面板通过折弯边的定位孔实现自定位,减少装配过程中的对位调整工作量,所有外露连接孔位均做了沉头处理,安装后螺丝端面不突出壳体表面,避免在机柜内装机时与相邻器件产生干涉。

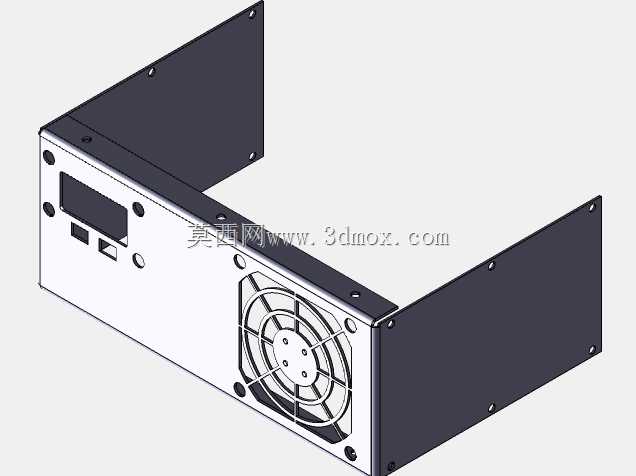

端面板区域预留了数显窗口、调节拨码开口、接线端子避让位,对应变压器的电压显示、输出档位调节、输入输出接线的功能需求,开口边缘做了折边处理,既提升钣金件的结构刚度,也能避免安装维护时锋利板边划伤操作人员。壳体侧部预留了标准轴流风扇的安装位,安装孔位匹配80mm规格常规散热风扇的孔距,风扇安装位内侧预留了2mm的安全间隙,避免风扇运转时与内部变压器绕组、整流元件产生擦碰,风扇外侧的防护格栅采用一体冲压成型,不需要额外加装防护网,减少装配零件数量。壳体的两侧折弯翻边上均匀布置了固定安装孔,既可以实现壳体自身的拼接锁紧,也预留了与设备机柜安装梁连接的固定孔位,孔位间距符合常规19英寸机柜内部安装的孔距规范,同时兼容壁挂式安装的孔位需求,不需要额外制作转接支架。在安装边界设计上,壳体内部净空尺寸充分考虑了变压器铁芯、绕组的安装公差,预留了3mm的周边间隙,方便绝缘衬垫、电磁屏蔽铜箔的铺设,壳体的整体外形尺寸控制在适配1U高度设备安装的空间范围内,不会超出标准机柜的层间安装高度限制。
结构设计过程中充分考虑了钣金加工的工艺性,所有折弯内角均匹配常规钣金折弯刀具的R角要求,没有过小的折弯边距,避免折弯成型时出现板料撕裂、变形超差的问题;所有开孔均避开折弯变形区,防止开孔处因折弯应力出现变形,影响后续器件的安装精度。壳体表面采用静电喷塑处理的工艺预留面,不需要后续二次机加工即可直接做表面处理,喷塑后的表面绝缘性能能够满足安规要求中带电部件与外壳之间的绝缘距离要求,同时金属壳体的连续导电结构能够实现可靠接地,有效屏蔽变压器工作时产生的电磁辐射,减少对周边敏感电子元件的信号干扰。
在装配逻辑上,壳体采用分体拼接结构,先将变压器核心部件固定在壳体底板上,完成接线、调试后再扣合两侧U型侧板与前端面板,通过侧边的固定螺丝完成整体锁紧,后期维护时只需要拆卸对应侧的侧板即可完成内部元件的检修更换,不需要完全拆解整个壳体,大幅降低现场维护的工作量。散热风道的设计上,风扇安装位正对内部变压器的核心发热区域,冷风从风扇端进入壳体内部,顺着绕组与壳体之间的间隙流过,从壳体另一侧的预留通风槽排出,形成贯通式散热风道,能够在密闭机柜环境下有效带走变压器工作时产生的热量,避免长期高温运行导致绕组绝缘老化加速,提升设备的连续运行稳定性。
