气动式外径检测空气环量规结构设计

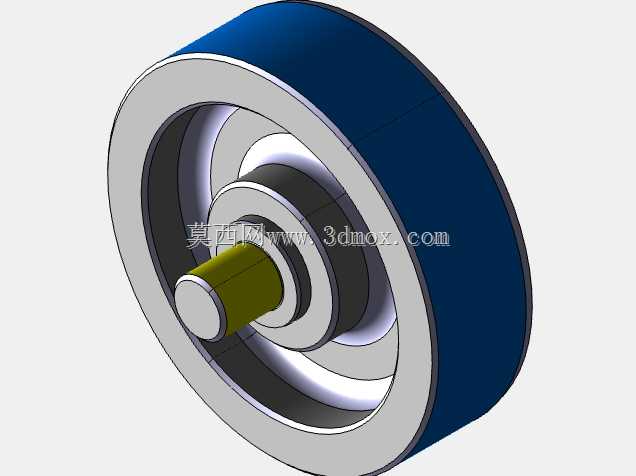

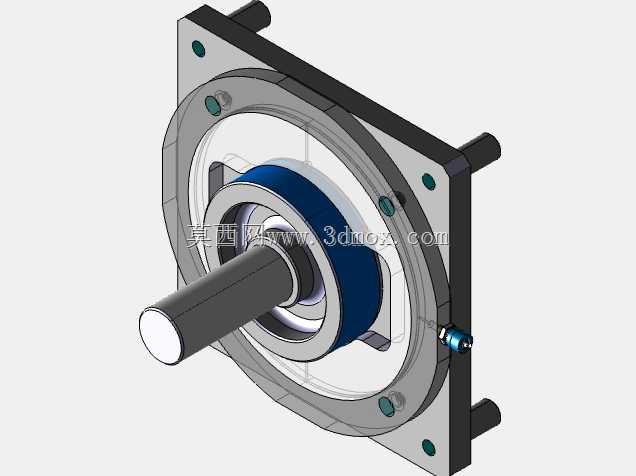

　　在精密机加工产线的终检工序、轴承套圈磨削工序的在线检测环节、液压阀芯类零件的全尺寸分选工位，空气环量规是接触式测量无法替代的高效检测工装，尤其针对大批量生产的回转体外径尺寸检测，其检测效率远超千分尺、卡规等传统接触量具，且不会划伤工件精加工表面，适配IT5-IT7级精度的回转体零件外径检测需求。这款空气环量规采用气电转换测量原理，整体结构分为测量头段、主体气路腔、安装连接段三个核心部分，前端测量段设置有环形均布的气嘴喷孔，压缩空气经主体腔体内的稳压气路输送至喷孔，当被测工件插入测量内孔时，工件外圆与量规内孔之间的气隙变化会转化为气压信号，后端可对接气电转换器将气压变化转化为电信号，直接输出尺寸偏差值，可直接接入产线的自动分选系统，实现合格件、超差件的自动分拣，无需人工读数判定。

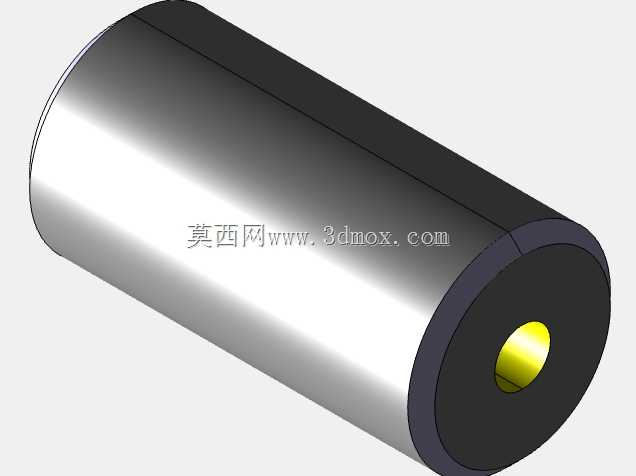

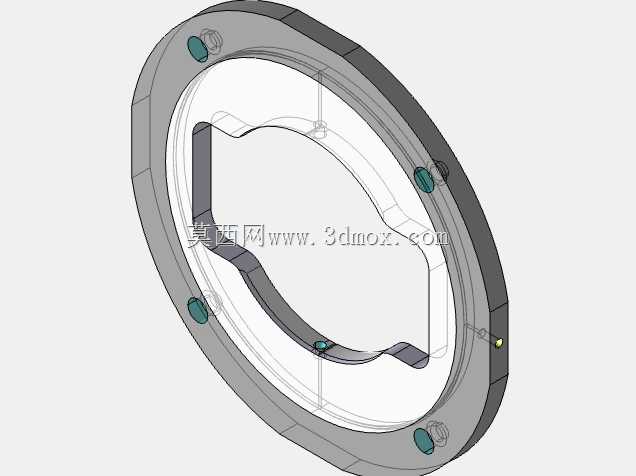

　　从结构设计逻辑来看，前端测量头采用硬质合金镶套结构，内孔测量面经过研磨处理，粗糙度控制在Ra0.2以下，既保证长期使用的耐磨性能，也避免气路出现紊流影响测量稳定性；主体段的环形气腔做了等截面设计，保证各个喷孔的出气压力一致，避免圆周方向压力不均导致的测量误差，外部的两道环形密封槽用于安装O型密封圈，可直接嵌入检测工位的安装基座，实现快速定位，安装时无需额外调整同轴度，依靠基座的定位止口即可保证量规与工件送料轴线的同轴度公差在0.01mm以内。

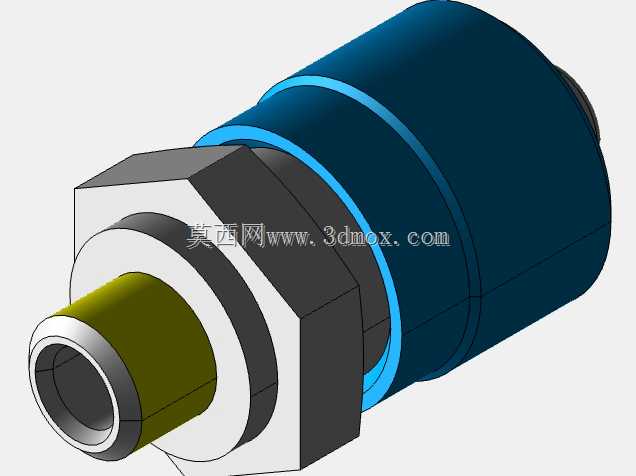

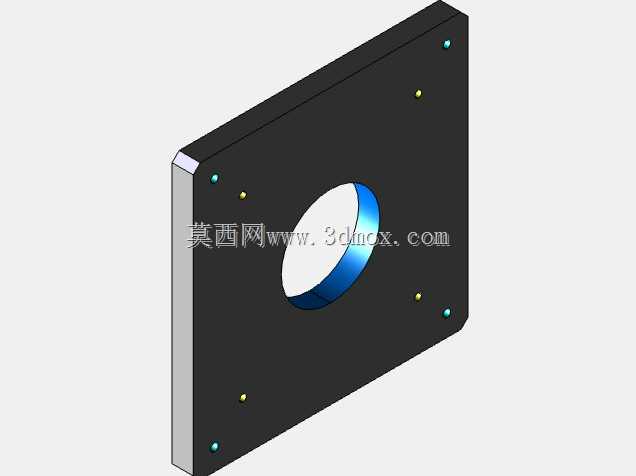

　　安装边界方面，量规主体最大外径为适配常规检测工位的通用尺寸，前端六角结构用于安装时的夹持锁紧，避免长期受气流振动出现松动，后端的气路接口采用标准快插接口规格，可直接对接工厂常规的压缩空气管路，无需额外定制转接头；测量内孔的尺寸根据被测工件的公称尺寸定制，单边气隙设计值控制在0.03-0.05mm区间，既保证工件可以顺畅插入无卡滞，也保证气隙变化对应的气压信号有足够的分辨率，可识别0.001mm的尺寸偏差。

　　实际应用中，这类空气环量规常布置在无心磨床的出料端，工件磨削完成后随送料轨道直接穿过量规内孔，检测过程无接触、无停顿，单工件检测耗时不超过0.2秒，可匹配每分钟150件以上的高速产线检测节奏；相比接触式卡规，不存在测头磨损导致的测量漂移，日常维护仅需定期清理喷孔处的切削液残留与金属屑，无需频繁校准零位。设计过程中需要重点规避的问题是气路的漏气点，主体与测量头的连接端面采用端面密封结构，避免气压泄漏导致的测量值整体偏移，同时喷孔的直径统一为0.8mm，圆周方向均布6个喷孔，保证被测工件即使存在轻微的椭圆度误差，也能通过圆周多点的气压平均得到准确的外径尺寸，不会因为局部尺寸偏差导致误判。针对不同长度的被测工件，可调整量规在安装支架上的轴向位置，保证测量位置处于工件的指定测量截面，避免因测量位置偏差导致的尺寸误判，整体结构无易损运动部件，使用寿命远高于接触式检测量具，适合在24小时连续运行的大批量生产产线中使用。
