交流稳压器配套重力支撑框架结构

　　该重力支撑框架是交流稳压器设备的核心承载结构件，主要应用于工业级交流稳压供电系统的柜体内部，承担核心稳压模块、整流组件、散热单元等重型电气部件的承重与定位功能，在车间配电、数据中心供电、工业设备稳压配套等场景中，为稳压器内部核心元件提供可靠的安装基准与结构防护。从实际使用场景来看，这类框架需要适配稳压器长期带载运行的工况，既要承受内部变压器绕组、电容组等部件的静载荷，也要抵御设备运行过程中产生的微幅振动，避免元件移位导致的接线松动、接触不良等故障。

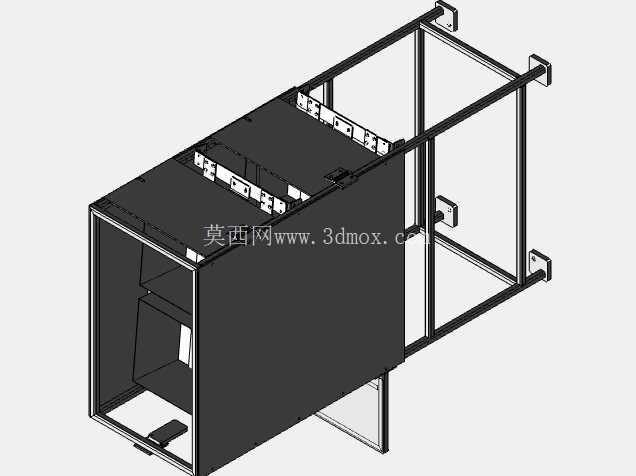

　　在功能特性设计上，框架采用开放式方管焊接拼接结构，主体承重边采用加厚冷轧方钢作为主梁，侧部预留多组标准化安装孔位，可适配不同功率等级稳压器的元件安装需求，侧边伸出的带孔安装耳用于将整个框架与稳压器柜体侧板进行刚性连接，底部预留的支撑脚可与柜体底部的承重梁对接，将整体载荷均匀传递到柜体基座上。框架内部的分层安装位可根据元件重量进行载荷分配，重量较大的变压器主体安装在框架下部低位，降低整体重心，提升设备运行稳定性，控制板、接线端子等轻型元件布置在框架上部区域，方便后期运维接线与检修操作。

　　设计过程中优先考虑了结构的刚性与安装兼容性，主体框架的焊接节点采用满焊工艺，焊后做去应力处理，避免长期承重出现结构变形；所有安装孔位均采用数控冲压加工，孔位公差控制在±0.2mm范围内，保证元件安装时的对位精度，减少现场装配的调整工作量。框架的侧边预留了走线空间，可容纳动力线缆与信号线缆的分层布设，避免强弱电线路交叉干扰，同时框架边缘做了折边钝化处理，防止装配过程中划伤线缆绝缘层或作业人员。

　　从安装边界尺寸来看，框架整体宽度适配标准柜体内腔的安装间距，深度方向预留了元件接线与散热风道的空间，安装耳的孔位间距匹配通用稳压器柜体的侧梁安装孔标准，无需对柜体进行二次加工即可完成装配；框架的内部净空尺寸可容纳重量不超过额定载荷的稳压核心组件，底部支撑位的高度差控制在0.5mm以内，保证重型元件安装后处于水平状态，避免因安装倾斜导致的元件受力不均、运行异响等问题。框架表面采用黑色喷塑处理，兼具防锈与绝缘性能，适配电气设备内部的使用环境，喷塑层厚度控制在60-80μm，既保证防护性能，也不会因涂层过厚影响安装孔的配合精度。

　　在实际装配逻辑上，该框架可先在预装工位完成所有内部元件的安装与接线，形成模块化的稳压核心总成，之后整体推入稳压器柜体完成固定，相比零散元件直接在柜内装配的方式，可大幅提升总装效率，也方便后期设备维护时将整个总成抽出检修，无需在狭小的柜内空间进行复杂操作。框架的结构设计充分考虑了电气间隙要求，所有金属构件与带电部件之间预留足够的安全距离，满足低压电气设备的安全规范，避免出现击穿、漏电等安全隐患。
