电源变压器用环形绝缘间隔构件

　　从结构设计逻辑来看，这类环形间隔件采用同轴等宽的环带结构，内外径尺寸完全匹配对应规格环形铁芯的内外轮廓，安装时直接套合在铁芯对应端面或者层间位置，不需要额外的卡扣或者粘接结构，依靠绕组绕制完成后的张紧力就能实现自身的固定，不会在变压器长期运行的振动环境下出现移位。设计这类构件的时候，首先要匹配铁芯的尺寸公差，内孔直径要比铁芯外径预留0.2-0.5mm的装配间隙，既方便套装作业，也不会因为间隙过大造成绕组绕制时出现凹陷；环体的轴向宽度要根据绕组的电压等级做匹配，低压小功率场景下宽度控制在1-3mm即可满足绝缘爬电距离要求，高压场景下需要对应加宽尺寸，同时要保证环体两个端面的平面度公差控制在0.1mm以内，避免绕线后出现局部应力集中压破漆包线绝缘层。在工频及高频电源变压器的绕组装配工序中，这类环形间隔构件是绕组层间、绕组与铁芯间绝缘隔离的核心配套零件，日常接触的小功率控制变压器、开关电源内置隔离变压器、音频耦合变压器的绕组堆叠结构里，都能见到这类构件的应用，它的核心作用是在环形铁芯与内外层绕组、不同电压等级的绕组层之间形成稳定的物理绝缘间隙，避免绕组漆包线直接接触铁芯棱角造成漆皮破损击穿，同时也能为绕组绕制提供规整的定位边界，控制绕组的绕制幅宽，防止绕线过程中出现排线偏移、层间错位的问题。

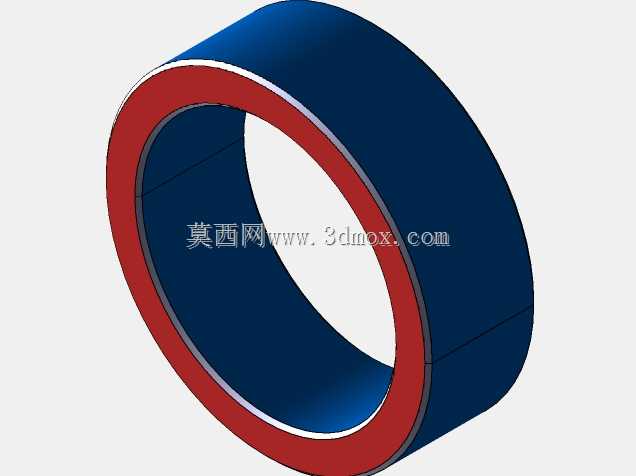

　　材质选择上，这类间隔件通常采用绝缘性能稳定的工程塑料或者绝缘纸板加工，环体的内外边缘都做了R0.3左右的圆角钝化处理，不会出现锋利棱角割破漆包线的问题，深蓝色的外层结构是绝缘基材本身的着色，红色的端面层是为了装配时快速识别安装方向，避免工人在批量装配时装反方向影响绝缘间隙的一致性。从安装边界来看，这类间隔件的外径不能超出铁芯外径太多，否则会造成变压器整体外径尺寸超标，无法装入配套的安装外壳或者灌封腔体；内孔直径不能小于铁芯内孔，否则会遮挡铁芯的内孔散热通道，影响变压器长期运行时的空气对流散热，造成绕组温升超标。

　　在实际的变压器生产流程中，这类间隔件的尺寸一致性直接影响绕组绕制的效率，尺寸偏差过大会造成绕线机的导针走位偏移，出现排线不齐、层间绝缘错位的问题，严重时还会造成绕组局部厚度超差，后续的铁芯包胶、外壳装配工序无法正常进行。很多新手工程师在设计这类小零件的时候容易忽略边缘圆角的处理，直接采用直角切面结构，实际绕线过程中漆包线在张紧状态下反复摩擦直角边缘，很容易造成漆皮破损，最终成品做耐压测试的时候就会出现击穿打火的问题，另外环体的厚度也要做均匀性控制，壁厚差超过0.2mm就会造成绕线后绕组端面倾斜，影响变压器的整体装配精度。

　　这类环形间隔件除了用在电源变压器上，在部分环形电感、共模扼流圈的绕组结构中也有同款应用，核心的功能逻辑都是提供绝缘隔离与绕制定位，区别只是根据不同铁芯规格调整对应的尺寸参数，不需要做额外的结构改动，属于通用性较强的绝缘配套零件。建模的时候要注意还原环体的圆角细节与两层结构的配合关系，不能简单用一个等截面圆环替代，要体现出端面红色层与主体蓝色层的层叠结构，方便后续生产出图的时候准确标注各层的厚度与材质要求，装配建模时可以直接和标准环形铁芯模型做同轴配合，快速验证尺寸匹配性，减少后续实物试装的调整次数。
