斜置铰接式安装固定连接支座结构

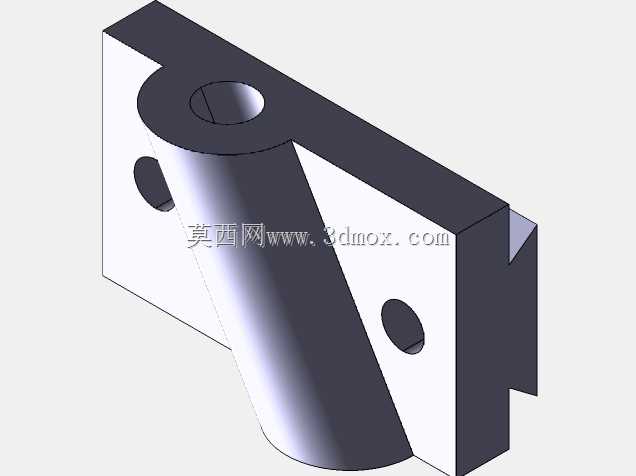

　　这类带斜向筒状铰接段的板式支座，在中小型机电设备的安装固定场景里应用十分普遍，常见于需要实现小角度转动补偿的装配工位，比如低压配电柜体内部的元器件安装支架、小型输送线的侧边导向件铰接座、自动化设备里的连杆传动末端支撑，核心作用是在提供刚性安装基准的同时，预留铰接转动的自由度，抵消装配过程中的累计公差，避免设备运行时因硬连接产生应力集中导致的构件开裂或者连接松动。从结构功能上看，主体的平板段承担主要的安装贴合作用，板面上开设的两个圆形光孔是用于穿装固定螺栓的，安装时可以根据现场的装配间隙调整螺栓的锁紧位置，两个孔位的间距经过适配，既保证足够的连接强度，又不会因为孔距过小导致安装时扳手操作空间不足。

　　斜向延伸的筒状结构是整个构件的核心功能段，内部的通孔用于穿装铰接销轴，筒段的壁厚经过核算，能够承受常规工况下的径向载荷与转动时的摩擦力矩，筒段和平板段的衔接位置做了平滑的过渡处理，没有尖锐的应力集中棱角，避免长期受交变载荷时出现疲劳断裂。筒段侧面开设的小圆孔是用于安装紧定螺钉的，销轴穿装到位后，拧入紧定螺钉可以锁定销轴的轴向位置，防止设备运行过程中销轴窜动脱落，提升连接结构的可靠性。设计这类构件的时候，首先要明确安装面的贴合要求，平板段的安装基准面平面度需要控制在合理范围内，保证和安装基体贴合时不会出现间隙，避免螺栓锁紧后构件产生变形。

　　斜向筒段的轴线角度需要匹配对应连杆或者铰接件的运动轨迹，角度偏差过大会导致铰接件转动时出现卡滞，额外增加运动阻力，严重时甚至会扭断销轴。尺寸边界方面，平板段的长宽尺寸需要适配安装位置的空间，不能超出周边构件的安装间隙，筒段的外圆直径要考虑周边运动件的避让距离，保证铰接件转动时不会和相邻构件产生干涉。筒段内部的通孔直径要和选用的销轴做公差配合，一般选用间隙配合，保证销轴转动顺畅，同时配合间隙不能过大，避免铰接位置出现过大的旷量影响传动精度。

　　建模过程中，先绘制平板段的基础轮廓，拉伸生成主体板件后，再绘制斜向筒段的截面轮廓，沿着倾斜的轴线拉伸生成筒状结构，之后对两个结构的衔接位置做合并处理，添加过渡圆角，再依次加工各个安装孔、铰接孔以及紧定螺钉孔，最后对所有的锐边做倒钝处理，避免加工和装配过程中划伤操作人员。实际选型应用时，需要先核算铰接位置的承载能力，根据设备运行时的最大径向载荷选择合适的壁厚与销轴直径，同时要确认安装孔的位置尺寸和现场的安装基体孔位匹配，避免出现无法装配的问题。这类支座因为同时具备固定安装和铰接转动的功能，相比纯刚性的固定支座，能够适配更多存在小角度位移补偿需求的装配场景，在小型机电设备、自动化生产线的辅助机构里应用十分广泛，结构简单可靠，加工难度低，只需要采用常规的铣削、钻孔工艺就可以完成加工，适合批量生产应用。
