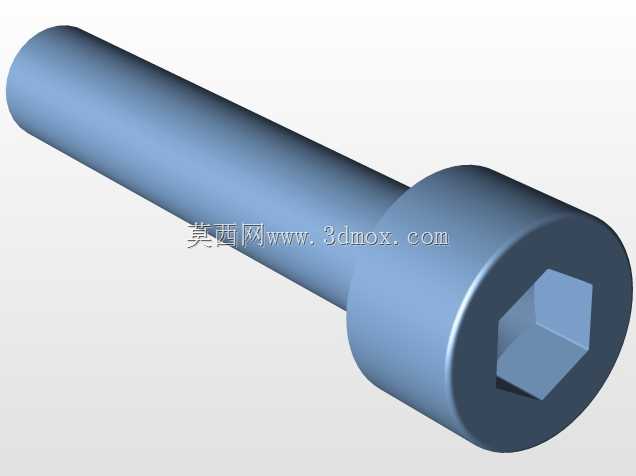

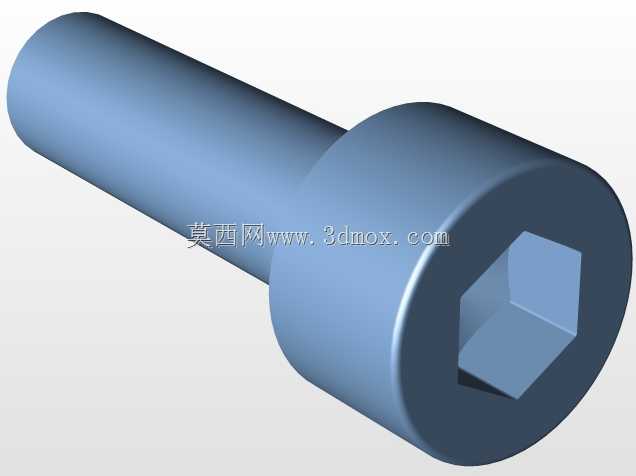

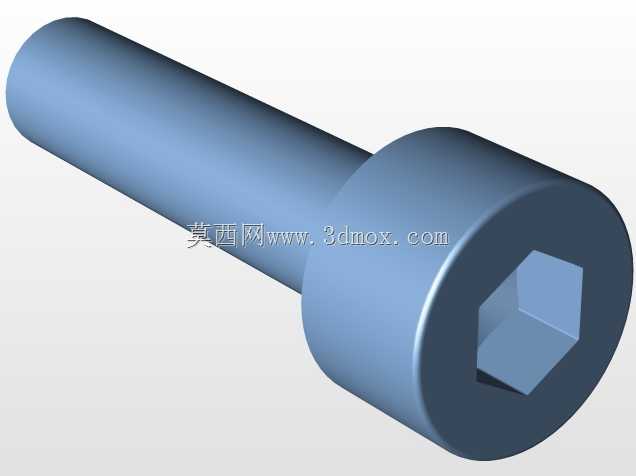

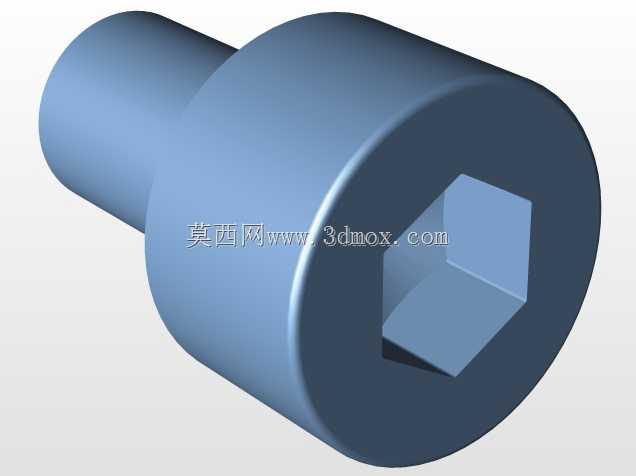

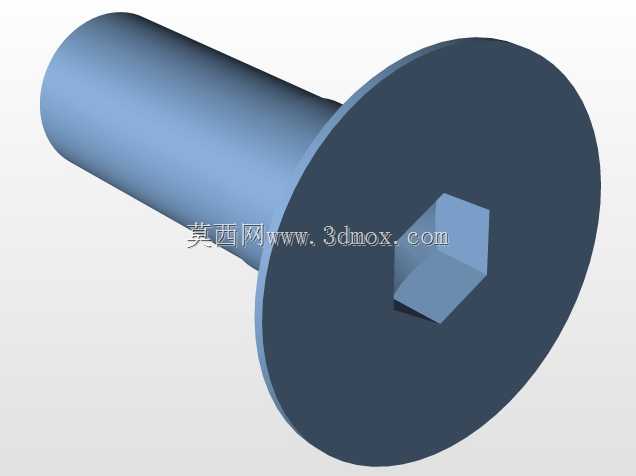

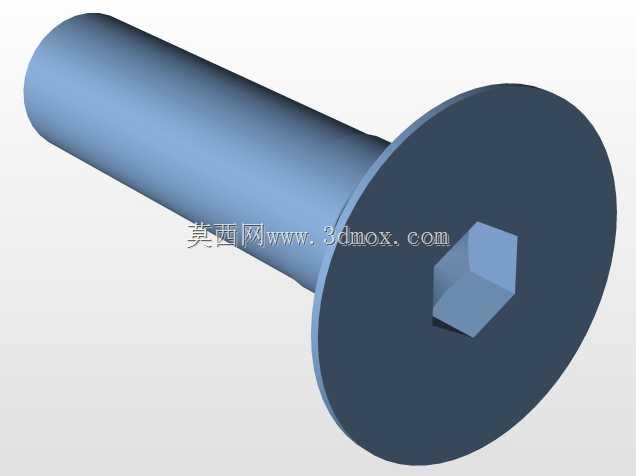

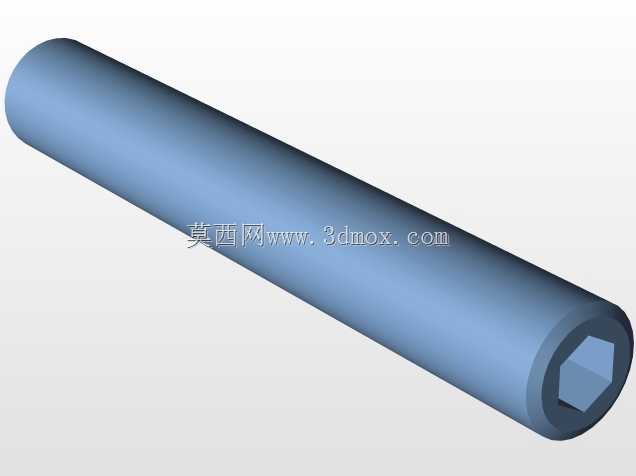

做机械结构设计快十二年,经手的装配体里,这类内六角圆柱头紧固件是出现频率最高的连接件之一,小到仪器仪表的内部模组固定,大到重型设备的机架拼接,几乎所有需要可拆卸紧固的场景都能见到它的身影。不同于外六角螺栓需要预留足够的扳手操作空间,内六角圆柱头的拧紧操作只需要对应规格的内六角扳手伸入头部的内六方孔即可施力,这一特性让它特别适合安装空间局促、沉头孔布局紧凑的场合,比如精密测试仪器的内部板件固定、液压阀块的油路堵头锁紧、自动化模组的滑块限位安装,这些场景下外露的螺栓头不仅会占用额外的设备空间,还可能和运动部件产生干涉,圆柱头的结构刚好可以完全沉入预制的沉孔内,安装完成后连接面保持平整,不会出现突出的结构剐蹭周边管线或者操作人员。

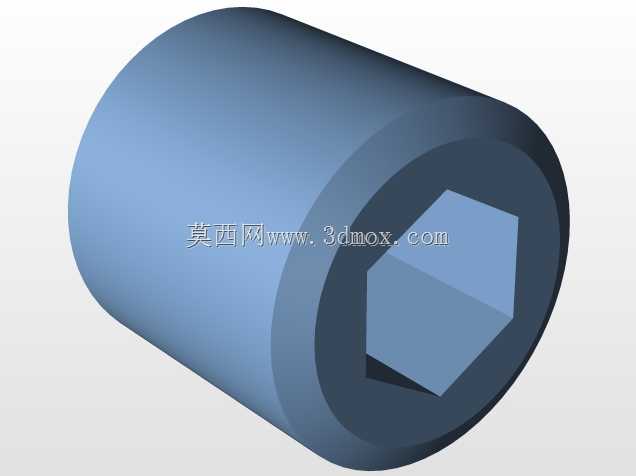

从结构设计逻辑来看,这个模型的头部尺寸和杆部直径的比例完全遵循通用紧固件的设计规范,头部的圆柱高度刚好匹配对应规格沉孔的深度要求,安装后头部端面和安装面的齐平度误差可以控制在0.1mm以内,不会影响后续覆盖件的装配。头部内的六方孔深度经过严格校核,既保证扳手插入后有足够的啮合长度,不会因为施力过大出现扳手头滑脱、内孔棱角崩损的问题,又不会因为孔深过大削弱头部的结构强度,避免拧紧过程中头部从杆部衔接处断裂。杆部的光杆段长度和螺纹段长度的配比,适配不同厚度被连接件的夹紧需求,当被连接件总厚度在光杆段长度范围内时,螺纹段不会伸入被连接件的配合孔内,避免螺纹牙型刮伤安装孔内壁,同时能保证足够的夹紧预紧力,防止设备运行过程中因为振动出现螺纹松脱。

实际选型应用的时候,首先要确认安装边界的尺寸参数:沉孔的直径要比螺栓头部外径大0.2-0.5mm,给安装时的微小角度偏差留出调整余量,沉孔的深度要比螺栓头部高度大0.1-0.2mm,保证螺栓拧紧后头部不会突出安装平面;杆部的穿过孔直径要比杆部大0.1-0.3mm,方便装配时快速穿入,同时避免孔轴间隙过大导致连接定位偏移。如果是用于有振动载荷的工况,还要在螺栓头部下方或者螺纹末端搭配对应的防松垫圈,或者在螺纹段涂覆适量的螺纹锁固胶,进一步提升连接的可靠性。

建模过程中需要特别注意几个容易出错的细节:内六方孔和头部圆柱面的同轴度要控制在0.05mm以内,否则扳手插入时会出现卡滞,甚至在拧紧过程中因为受力不均导致内孔棱角变形;头部和杆部的衔接处要做规范的圆角过渡,避免应力集中,因为螺栓受拉的时候,头部和杆部的衔接位置是应力最高的区域,如果是直角过渡,在交变载荷作用下很容易从这个位置萌生疲劳裂纹,最终导致螺栓断裂;螺纹段的起始端要做倒角处理,方便装配时快速对准螺纹孔,同时避免螺纹起始牙的磕碰损伤,影响正常旋合。

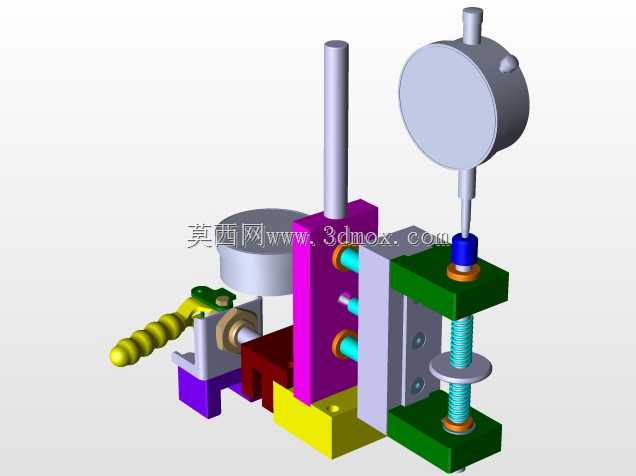

在测试仪器这类对装配精度要求较高的设备上,这类紧固件的优势格外明显:因为头部可以完全沉入安装面,仪器的外表面不会有突出的螺栓头,既提升了设备外观的整洁度,也方便后期对设备外表面进行清洁消毒,不会在螺栓头的缝隙里积存灰尘或者污渍;同时内六角的拧紧方式可以施加更稳定的预紧力,保证仪器内部的敏感元件安装位置不会因为螺栓预紧力不均出现偏移,影响测试精度。在液压系统的阀块安装场景下,这类螺栓的圆柱头和沉孔的配合还能起到一定的定位作用,配合密封件使用时,可以保证密封面的压力均匀分布,避免出现液压油渗漏的问题。
