多自由度铰接式攻丝作业臂结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153252
  • 多自由度铰接式攻丝作业臂结构设计

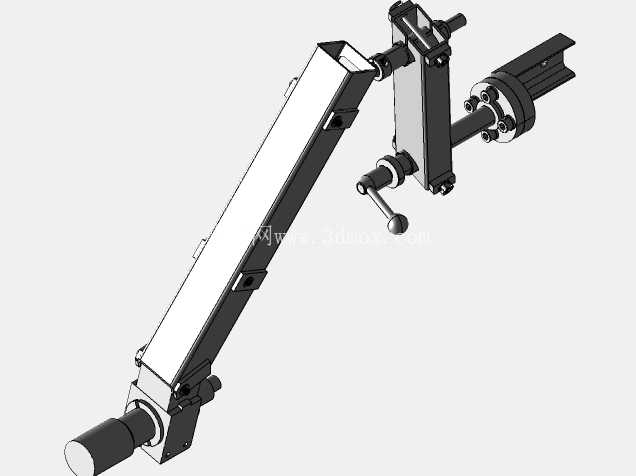

  这款攻丝作业臂的结构设计,核心围绕中小批量机加工场景的螺纹加工痛点展开,在五金加工、小型零部件装配、模具修配等车间场景中,固定式攻丝机受工位限制无法覆盖大尺寸工件、手持攻丝工具扭矩不稳定容易断丝锥的问题长期存在,这款铰接式作业臂正是为平衡加工灵活性与攻丝扭矩稳定性设计的辅助执行机构。从结构布局来看,整臂采用两段式长悬臂铰接结构,近端回转座通过法兰接口可直接固定在工作台立面或者专用立式安装座上,回转座内置径向轴承与轴向推力轴承组合,可实现水平方向360度全周回转,同时铰接点设置阻尼调节旋钮,作业人员可根据加工工件的位置、自身操作力度调整铰接阻尼,避免臂体在攻丝进给过程中出现非预期下坠或者偏移,保证丝锥进给方向与待加工螺纹孔的同轴度。

  两段悬臂之间采用十字铰接轴连接,可实现垂直平面内的俯仰摆动,同时预留了绕臂身轴线的小范围回转自由度,配合末端的攻丝动力头安装座,可覆盖安装座半径1.2米到1.8米范围内的任意空间位置,对于放置在工作台面上、重量较大不便挪动的铸件、焊接件、模具钢料,无需反复吊装调整工件位置,只需拉动作业臂将末端攻丝头对准螺纹孔即可开展加工,大幅减少工件周转调整的辅助工时。末端安装座采用快换式夹头接口设计,可适配不同规格的气动攻丝马达、电动攻丝主轴,夹头座与臂身末端之间设置了浮动缓冲结构,当丝锥接触工件表面开始攻丝时,浮动结构可跟随丝锥的进给螺距自动补偿轴向位移,避免刚性连接导致的丝锥别断、螺纹牙型破损问题,这一设计对于M3到M12区间的小直径螺纹加工尤为重要,小直径丝锥抗径向、轴向载荷能力弱,微小的位置偏差就可能导致丝锥折断在工件内,后续取断丝锥会耗费大量工时甚至造成工件报废。

  从安装边界来看,近端固定法兰的安装孔位采用通用100mm孔距的四孔设计,可适配多数车间现有工作台的侧边安装位,也可搭配独立落地式立柱使用,整臂收拢状态下的垂直投影尺寸不超过0.4米*0.2米,闲置时可收拢贴靠在工作台侧边,不会占用过多操作空间;臂身采用矩形空心型钢焊接后加工而成,在保证整体结构刚性、减少攻丝过程中臂体颤动的前提下,尽可能降低臂身自重,减少作业人员拉动臂体调整位置时的操作力度,长时间作业也不易产生操作疲劳。铰接位置的锁紧手柄采用偏心凸轮式结构,调整臂体姿态时只需扳动手柄即可解锁,调整到位后松开手柄即可自动锁止铰接位置,无需反复拧动锁紧螺栓,操作流程更适配车间快节奏的加工作业需求。

  在实际应用场景中,这类攻丝臂除了配合攻丝动力头完成螺纹加工作业,也可更换末端安装座适配小型打磨头、气动拧紧轴等工具,作为通用的辅助作业臂完成工件去毛刺、小规格螺栓拧紧等工序,拓展设备的使用场景。设计过程中对臂体的受力做了针对性优化,悬臂处于最大伸展长度时,末端可承受不超过15kg的轴向载荷,完全覆盖常规气动、电动攻丝动力头的重量以及攻丝过程中的进给力,不会出现臂体下弯变形的问题;各铰接点的转轴均采用40Cr调质处理后磨削加工,表面硬度达到HRC28-32,长期反复转动也不会出现轴套磨损导致的间隙过大问题,保证臂体的定位精度长期稳定。臂身表面采用喷塑处理,耐车间切削液、润滑油的腐蚀,日常清理只需用棉纱擦拭即可,维护成本极低。
