G1/4接口液压油路分配集成块

　　在液压系统的实际搭建过程中，分散的阀件连接往往会带来管路杂乱、泄漏点多、压力损失大的问题，这类集成式油路分配块就是为解决这类痛点设计的核心元件，它可以将原本需要通过大量外接管路连接的液压阀、执行元件油路集中整合在单一金属块体内部，大幅简化液压站、小型液压设备的管路布局。从实际应用场景来看，这类带G1/4标准接口的水力分配块，多用于中小型液压工作站、自动化设备的液压夹具回路、小型压机的动作控制回路，以及机床液压工装的供油分配单元，尤其适合回路数量多、安装空间紧凑的设备场景，能有效减少外接管路的排布空间，降低管路振动带来的接头松动风险。

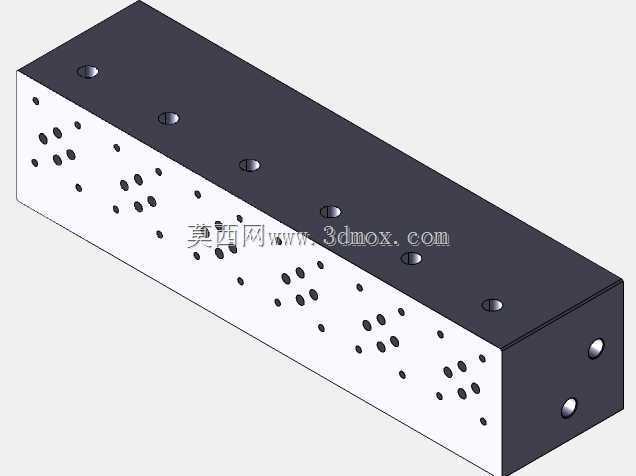

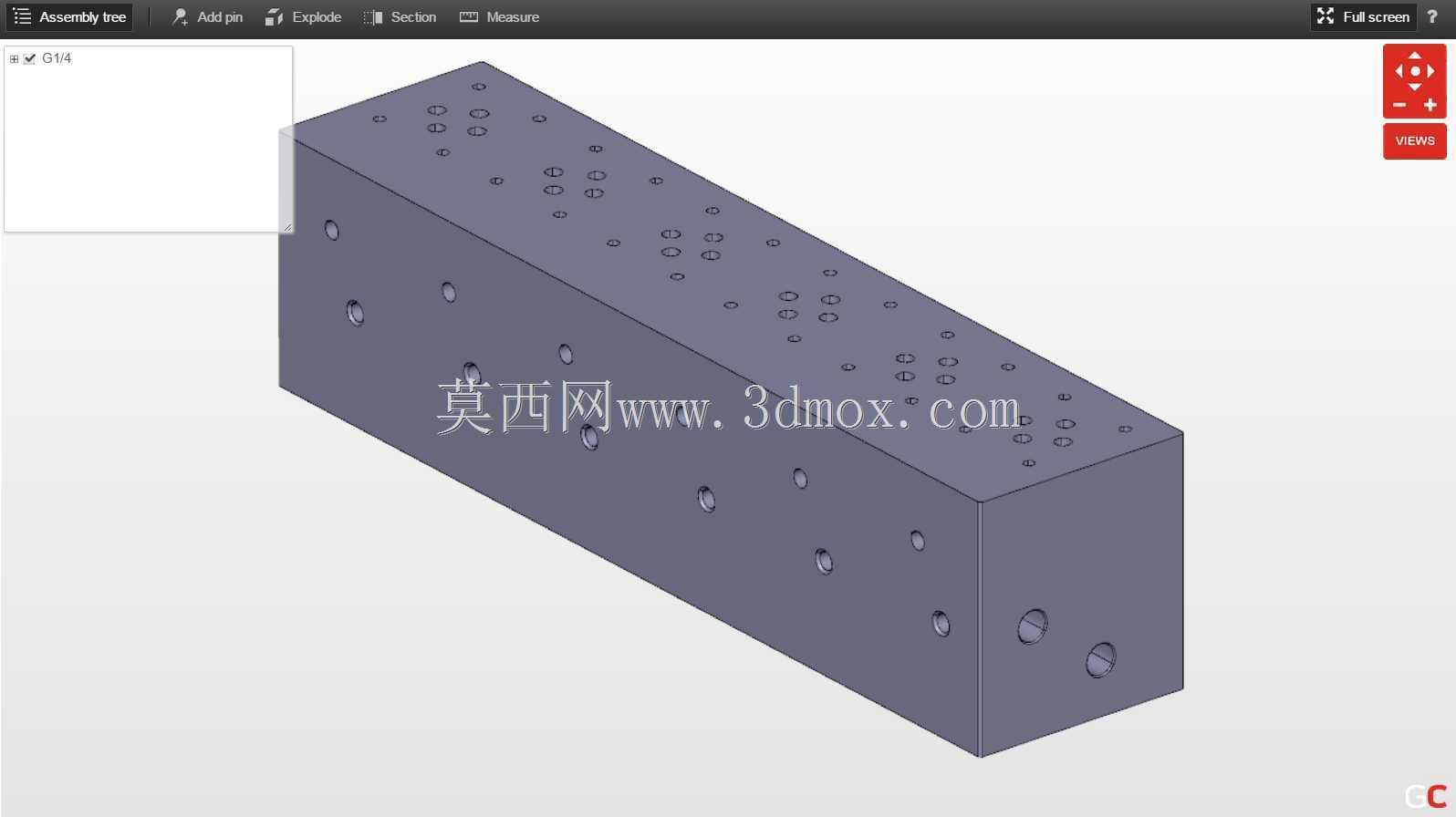

　　从功能特性上看，这个块体的所有油路都在实体金属内部加工成型，表面分布的多组G1/4螺纹孔分别对应不同的进油、回油、工作油路口，每个孔位的位置都经过排布优化，避免内部油路交叉串通，同时保证各个油路的通流截面积匹配对应支路的流量需求，不会出现支路节流导致的动作不同步问题。块体的六个面都做了安装孔位的预留，既可以通过侧面的孔位将阀块固定在设备安装面板上，也可以在顶面、侧面直接安装叠加式液压阀、管式接头、压力检测元件，不需要额外的过渡连接板，减少了连接环节的密封失效概率。

　　设计这类油路块的时候，首先要梳理清楚对应液压回路的工作原理，明确各个油口的通断关系、压力等级、流量需求，先在三维环境中排布外部阀件和接头的安装位置，避免相邻接头的安装扳手空间出现干涉，再规划内部孔道的走向，要保证内部孔道的壁厚满足额定压力下的强度要求，尤其是高压油路的孔道间距不能过小，避免长期受压出现块体开裂渗油的问题。同时要注意工艺孔的封堵设计，所有内部加工用到的工艺孔都要在对应位置设计堵头安装位，选用合适的钢球或者螺塞进行密封，保证高压工况下不会出现泄漏。

　　从安装边界来看，这个长条形块体的长宽高尺寸适配常规的液压站安装空间，底部的安装孔位间距符合通用的液压元件安装标准，不需要对设备安装板做特殊的定制加工就能直接固定。所有外露的油口螺纹都采用标准G1/4管螺纹，和市面上常规的液压接头、阀件接口完全通用，替换和维护的时候不需要单独定制非标接头。块体的边角都做了倒角处理，既可以避免安装过程中划伤操作人员，也能去除加工毛刺，防止毛刺脱落进入液压油路造成阀件卡滞。在实际选型使用的时候，需要确认各个支路的额定工作压力和块体的设计压力匹配，安装前要对块体内部的油路进行循环冲洗，去除加工残留的铁屑和杂质，避免杂质进入液压元件造成磨损，安装完成后要对各个油口进行耐压测试，确认没有外泄漏和内部串油的问题再投入使用。这类集成油路块相比传统的管式连接结构，不仅能缩短设备的装配周期，还能降低后期的维护成本，因为管路接头数量大幅减少，日常巡检的泄漏点排查工作量也会明显降低，在中小流量的多回路液压系统中应用十分广泛。
