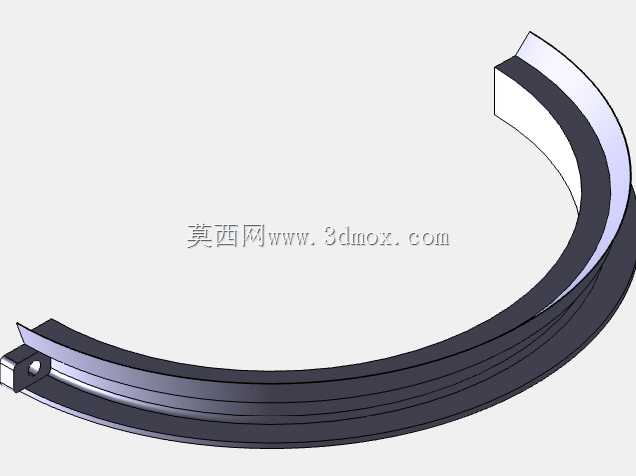

MIL插座配套弧形密封环结构设计

项目分类:通用五金配件 发布时间:2025-02-20 ID:941559
  • MIL插座配套弧形密封环结构设计

  在航空航天、轨道交通、工业电控柜等存在MIL规格圆形连接器应用的场景里,配套密封件的结构合理性直接决定了接插部位的防护等级,这类弧形分段式密封环,主要用于大直径MIL插座的周向密封,区别于整圈O型圈的安装方式,分段式结构更适配需要后期维护、无需拆解整段连接器即可完成密封件更换的检修场景。从实际使用工况来看,这类密封环通常安装在插座壳体与安装面板的配合缝隙处,或是多瓣式插座拼接结构的接缝位置,需要同时承受一定的侧向挤压应力、环境温变带来的材料形变,以及户外场景下的雨水、粉尘、油污侵蚀,因此结构设计上没有采用常规的矩形截面,而是做了多层叠合的弧形筋条结构,每层筋条的接触面上预留了0.2mm左右的压缩余量,安装后多层筋条依次与配合面形成线接触密封,相比单条密封筋的结构,能在同等压紧力下获得更高的密封比压,同时避免单筋结构长期压缩后出现的永久形变导致密封失效。

  设计这类密封环的时候,首先要匹配对应MIL插座的安装槽尺寸,弧形段的曲率半径需要和插座壳体的外圆曲率完全一致,避免安装后出现局部翘起、密封间隙不均的问题,端部的带孔固定耳是整个结构的安装定位点,孔位的位置度公差需要控制在0.1mm以内,确保安装时固定螺钉能顺利穿入,不会因为孔位偏差导致密封环被拉扯变形,固定耳与弧形主体的过渡位置做了圆弧过渡处理,避免应力集中导致安装时出现断裂。从安装边界来看,密封环的轴向厚度需要比安装槽的深度大0.3mm,这样当插座通过法兰压紧在安装面板上时,密封环能获得足够的压缩量,径向宽度则比安装槽的宽度小0.15mm,预留出材料受热膨胀的空间,避免高温环境下密封件膨胀挤压溢出槽位,影响密封效果。

  密封面的磨面处理是这类密封件的关键工艺点,和配合面接触的密封筋表面需要做精磨处理,表面粗糙度控制在Ra0.8以下,减少微观层面的接触缝隙,同时降低安装时的摩擦阻力,避免密封环被剪切损坏。在实际选型应用中,这类分段密封环通常会多段拼接组成整圈密封,相比整圈密封件,它的优势在于当某一段密封出现损坏时,不需要将整个连接器从设备上拆解下来,只需要更换对应位置的密封段即可,大幅降低了野外设备、大型成套电控设备的维护成本,尤其适合变压器配套接线插座、大型工业设备外接MIL连接器的密封场景,这类场景下设备整体吊装、拆解的成本极高,分段式密封结构的维护优势会被进一步放大。

  结构建模过程中,需要重点验证弧形段的曲率连续性,避免出现折线拐点导致密封面贴合不严,固定耳的安装孔需要做沉头处理,让螺钉头部完全沉入孔内,不会突出密封环表面影响法兰的压紧贴合,多层密封筋之间的凹槽深度控制在0.5mm,既可以储存少量润滑脂降低安装摩擦力,也可以在出现微量渗漏时形成容污槽,阻挡杂质进一步进入设备内部。需要注意的是,这类密封环的安装压紧力不能过大,否则会导致多层筋条被过度压缩,出现塑性形变,反而缩短密封件的使用寿命,通常设计时会在安装法兰上预留限位结构,保证密封环的压缩量稳定在设计值范围内,不需要操作人员依靠经验控制拧紧力矩,降低现场安装的出错概率。
