镀锌2英寸门房平开合页结构设计

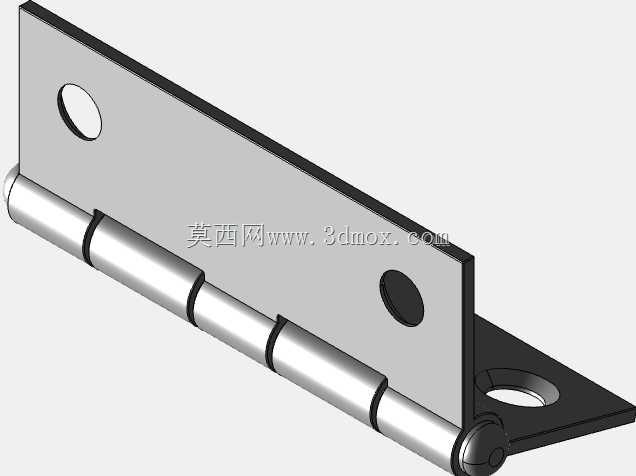

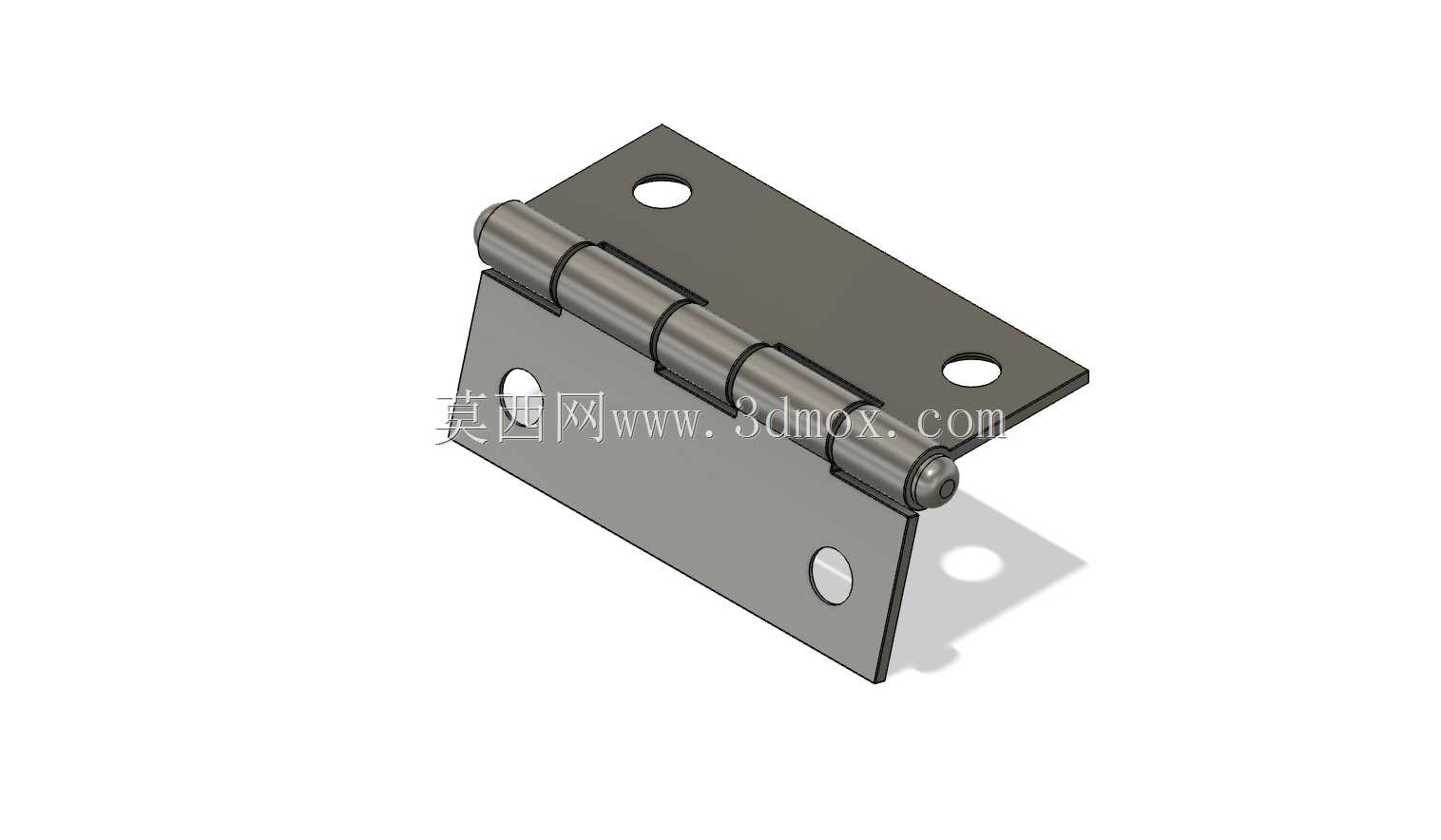

日常做小型门体、箱柜结构配套选型时，这类2英寸规格的镀锌平开合页是出镜率极高的连接件，很多刚入行的结构设计师容易忽略这类小五金的细节设计，实际装配时往往会出现孔位对不上、开合卡滞、外露面与门板不贴合的问题，这个三维模型完整还原了量产级合页的所有结构细节，能直接用于配套结构的干涉校验与安装位设计。

从实际应用场景来看，这个规格的合页适配范围很广，既可以用在小区、厂区门房的小型检修门、弱电箱门、储物柜门，也能配套用在户外小型设备箱、木质信报箱、室内轻质隔断门上，因为尺寸偏小，它的承重阈值适配单扇重量在8kg以内的平板门体，不适合用在厚重的实木入户门或者大尺寸防火门上，选型时如果门体宽度超过600mm，建议单扇门配套3个同规格合页，避免长期开合后页片出现形变下垂。

产品的功能特性完全围绕常规平开门的开合需求设计，页片采用镀锌钢板冲压成型，表面的镀锌层能应对普通户外的雨淋、潮气侵蚀，不会像冷轧钢裸材那样使用半年就出现锈迹流挂污染门板表面。中间的转轴采用多段卷圆包合结构，不是简单的单段穿轴，这种结构的好处是转轴与页片的接触面积更大，开合过程中受力更均匀，不会出现长期使用后转轴松旷、门体错位的问题。页片上的安装孔做了沉头设计，装配时十字沉头螺丝拧入后螺丝面能与页片表面完全齐平，不会出现螺丝凸起刮蹭门板或者影响合页完全闭合的问题，其中固定页片上的一个孔位做了长圆孔微调设计，现场安装时如果门板与门框的开孔存在1-2mm的位置偏差，可以通过这个长圆孔微调位置，不用重新扩孔，降低现场安装的返工率。

设计思路上完全贴合量产冲压工艺的要求，所有页片的折弯圆角都做了R0.8的工艺圆角，没有尖锐的直角边，既避免冲压时出现应力集中导致页片开裂，也能防止安装时锋利的边角划伤施工人员。转轴的卷圆间隙控制在0.15mm以内，既保证转轴可以灵活转动，又不会出现轴向窜动的问题，两个页片闭合时的贴合面间隙控制在0.1mm以内，闭合后不会出现明显的缝隙，保证门体关闭后合页位置没有明显的透光缝隙。页片的边缘都做了去毛刺处理，三维模型里还原了这个细节，不会出现锐边，符合五金配件的安全设计要求。

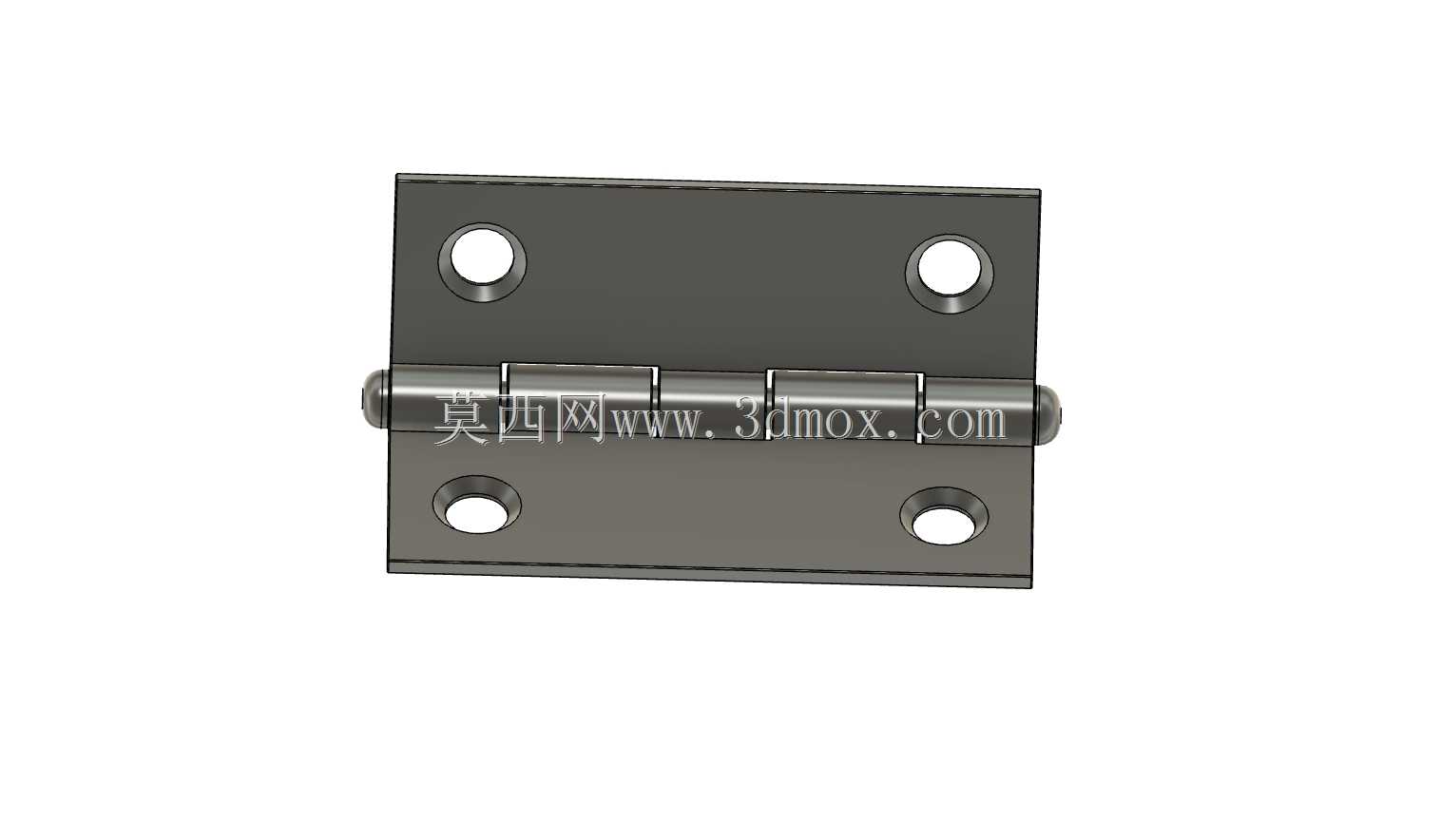

外形尺寸与安装边界方面，这个合页展开后的总长度为2英寸也就是50.8mm，单片页片的宽度为38mm，页片厚度为1.5mm，转轴的直径为6mm，合页完全闭合后的总厚度为3.2mm。安装孔的孔距设计完全匹配常规的五金安装规范，固定在门框侧的页片上两个安装孔的中心距为38mm，固定在门板侧的页片上两个安装孔的中心距同样为38mm，沉头孔的直径适配M4规格的沉头螺丝，安装时需要在门框和门板上预留的合页槽深度为1.8mm，开槽后合页嵌入后能与门板、门框表面齐平，不会出现凸起。开合角度范围为0-270度，也就是说门体可以完全打开贴到相邻的墙面，不会因为合页的转动角度限制导致门无法完全开启，设计配套门结构时，要注意门体侧边与门框的间隙预留2mm的转动间隙，避免开合过程中门体侧边与门框出现摩擦干涉。另外要注意，这个合页的承重方向是垂直向下的，安装时要保证转轴处于垂直状态，不能横向安装使用，否则会因为受力方向不对导致转轴加速磨损，缩短使用寿命。很多设计师在做配套结构建模时，往往只画个合页的大致外形，忽略沉头孔、卷圆结构、安装间隙这些细节，等到实际打样装配时才发现干涉或者孔位不对，这个完整的三维模型可以直接导入到装配体中做干涉检查，提前规避这些现场装配才会暴露的问题。
