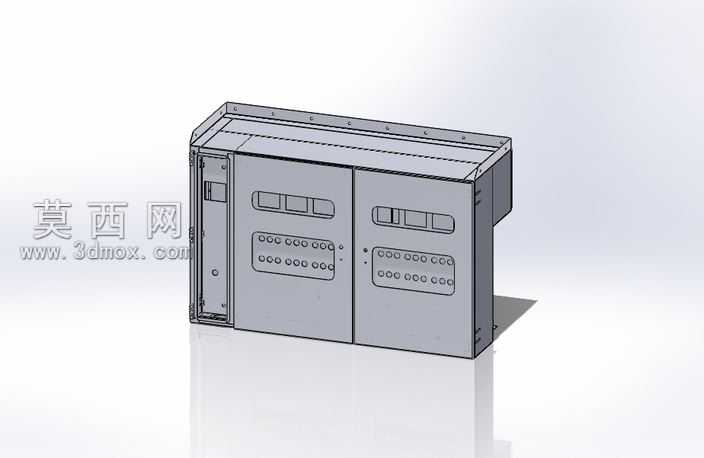

双开门工业配电控制柜体三维设计

本作品为双开门式工业配电控制柜体的三维建模成果，建模过程严格遵循钣金柜体的实际生产工艺逻辑，从整体框架搭建到局部细节刻画均贴合真实电气柜体的设计规范。建模阶段首先完成柜体主体框架的基准搭建，精准定位柜体的安装挂耳、侧边走线腔、门板铰接位等核心结构位置，通过参数化建模方式定义柜体的板材厚度、折弯半径、安装孔位间距等关键参数，确保所有结构尺寸符合低压配电柜体的通用安装标准。材质渲染上，柜体主体采用冷轧钢板的哑光金属质感，还原工业钣金件经静电喷涂后的细腻磨砂表面效果，门板上的操作开孔边缘做了真实的折弯收口处理，避免生硬的直角切割效果，柜体的铰接件、侧边加强筋、顶部吊装孔等细节均做了精细化建模，还原真实柜体的结构强度设计。结构设计层面，柜体采用左右对称双开门布局，每扇门板上部预留仪表观察窗安装位，下部预留多组按钮、指示灯的排布开孔，开孔间距符合常规电气元件的安装尺寸要求；柜体左侧设置独立的走线隔腔，用于布置主进线与分路走线，隔腔与主仓之间预留过线孔位，柜体背部设置壁挂安装的固定挂耳，挂耳上的长圆孔设计可适配安装时的位置微调需求，门板内侧预留元器件安装导轨的固定点位，柜体边缘均做折弯翻边处理，既提升柜体整体结构刚性，也避免安装维护时的锐边划伤风险。设计思路围绕工业场景下的实用需求展开，兼顾柜体的防护性能、元件安装便利性与后期维护便捷性，整体结构紧凑规整，所有开孔与结构位均预留合理的安装余量，可直接用于配电柜体的方案演示、结构校核与生产参考，模型的装配关系清晰，各部件可独立拆分编辑，能够适配不同规格配电控制柜体的改型设计需求，还原了工业电控柜体从钣金展开到装配成型的完整结构逻辑。
