卧式螺杆式水泵整机结构三维建模

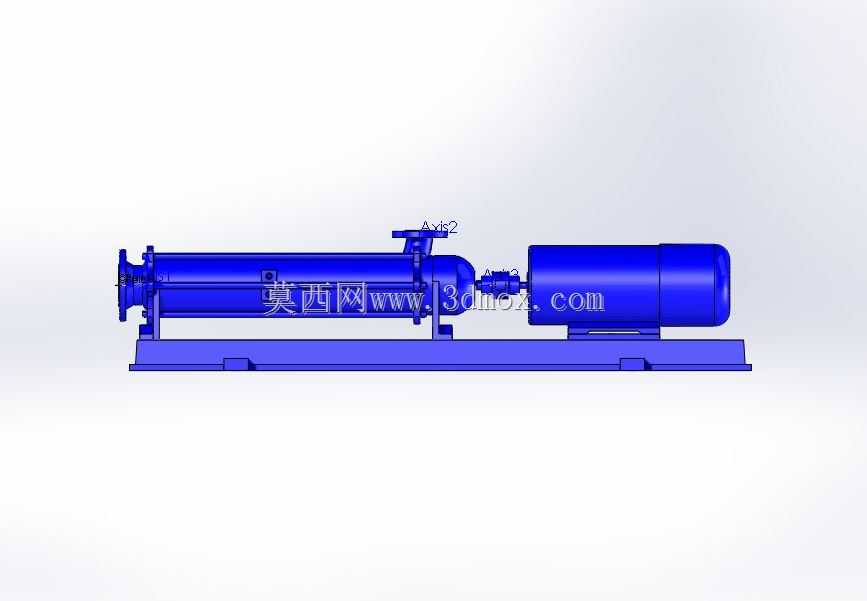

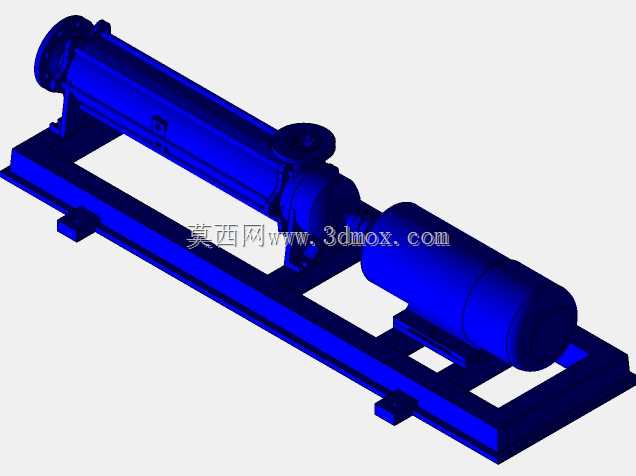

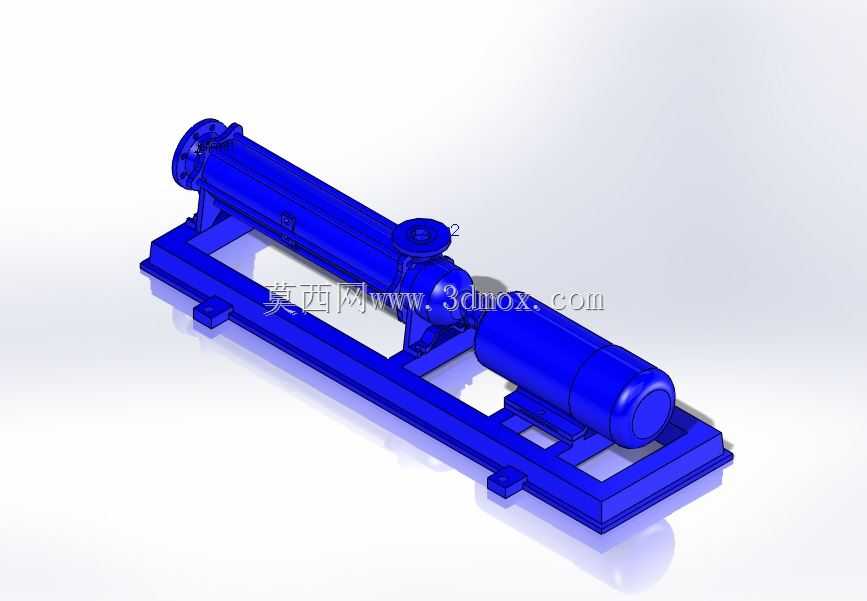

　　从实际应用场景来看，这类泵组常被布置在厂区流体输送管廊的底层平台、污水处理站的介质提升工段、食品加工行业的稠料输送工位，相比立式泵，卧式结构的重心更低，运行时的振动幅度更小，日常维护时不需要搭建高位作业平台，拆解泵头密封件、更换传动轴承的操作空间更充裕，尤其适合长期连续运行的工业工况。建模过程中优先梳理了泵组的安装边界：共用底座采用型钢焊接框架结构，底座上预留的地脚螺栓孔位按照常规混凝土基础的安装规范排布，横向孔距、纵向孔边距都预留了足够的二次灌浆操作空间，泵头与电机的同轴度调整凸台也做了细节还原，安装时可通过凸台处的顶丝微调电机位置，保证联轴器的径向跳动、端面跳动值符合传动要求。泵头部分采用单螺杆结构设计，进料口设置在泵体中段上方，采用法兰连接结构，可直接对接不同通径的工业管道，出料口设置在泵体端部的轴向位置，这种进出料布局可以减少介质在泵腔内的流动阻力，降低输送过程中的压力损失。驱动端与泵头之间的密封腔位置，建模时预留了填料密封与机械密封两种安装结构的替换空间，设计人员可根据输送介质的腐蚀性、温度参数快速切换密封结构方案，不需要重新调整泵体主体的建模参数。在市政给排水、工业流体输送、化工介质转运等场景中，卧式螺杆泵凭借稳定的输送特性、低脉动的输出表现，一直是中高粘度流体、含少量颗粒介质输送环节的核心选型方向。本次建模的卧式螺杆泵组，完整还原了泵头传动段、驱动电机、共用安装底座三大核心模块的装配关系，所有配合面的公差预留、安装孔位的对齐逻辑都按照实际工业装配标准搭建，可直接用于设备选型阶段的空间校核、产线布局的干涉检查，也可作为同类型泵组改型设计的基础参考框架。

　　从功能特性来看，该泵组的螺杆转子采用等距螺距设计，运转时转子在定子腔内形成连续的密闭输送腔，介质在腔室内随转子转动匀速向前推进，不会出现离心泵输送高粘度介质时的气蚀、效率骤降问题，也不会像齿轮泵那样对介质中的软颗粒造成过度剪切，适合输送污泥、稠油、食品浆料等对剪切敏感、粘度波动范围大的介质。建模时特意还原了泵体外部的加强筋结构，这些筋板沿着泵体轴向均匀排布，可在泵腔承受高压时减少泵壳的径向变形量，避免因壳体变形导致定子与转子的配合间隙变大，出现输送效率下降、介质回流的问题。

　　电机与泵头的连接采用弹性联轴器结构，联轴器外部设置了可拆卸的安全防护罩，防护罩上预留了散热格栅，既可以避免运转时异物卷入传动部位，也不会影响联轴器的散热，日常点检时可以通过格栅直接观察联轴器的运转状态，不需要完全拆除防护罩。底座部分的设计除了承担泵组的承重功能，还在泵头下方预留了积液导流槽，当泵头密封出现微量渗漏时，渗漏的介质会顺着导流槽汇集到底座端部的排液口，不会直接流到安装基础上造成地面污染，也方便日常巡检时及时发现密封泄漏的隐患。

　　建模时所有零部件的装配层级都按照实际装配顺序搭建，从底座的地脚安装面开始，依次向上装配泵头支架、泵体总成、联轴器总成、电机支架、电机总成，最后装配外部的防护罩、接线盒等附属部件，每个部件的约束关系都和实际装配逻辑一致，在做运动仿真时可以直接添加旋转驱动，模拟泵组的实际运转状态，检查运动部件与固定部件之间的干涉情况。对于需要做泵组周边管路布局的设计人员来说，这个模型可以直接导入到厂区布局的总装配文件中，根据进出料法兰的位置快速对接管路模型，提前核对管道的支吊架位置、操作阀门的安装空间，避免现场安装时出现管路与泵体、电机碰撞的问题。另外，模型中所有安装法兰的螺栓孔数量、孔位分布、密封面尺寸都符合现行的管道法兰标准，不需要重新核对法兰参数，可以直接调用标准件库的螺栓、垫片、螺母模型完成法兰连接的装配，大幅减少管路设计阶段的重复建模工作量。在做泵组的基础设计时，也可以直接提取模型的底座尺寸、整机重量分布参数，核算混凝土基础的承载能力、地脚螺栓的预埋深度，保证泵组运行时的稳定性，减少因基础刚度不足导致的振动超标、轴承过早损坏的问题。
