工业物料存放周转料架托盘结构设计

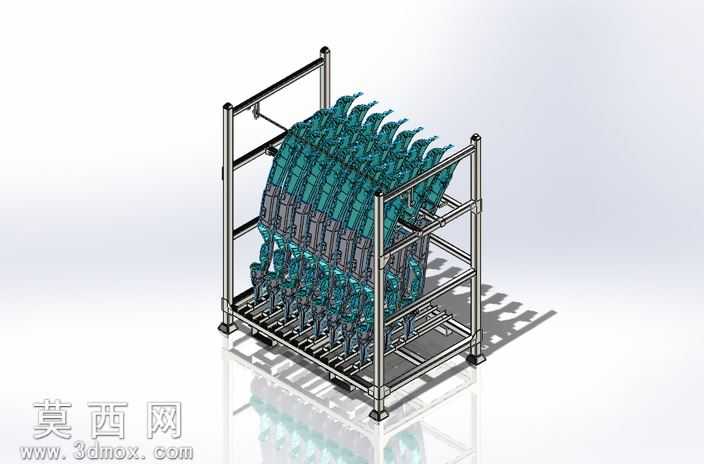

该三维模型采用SolidWorks完成全参数化建模，整体为工业生产场景常用的异形件周转存放托盘料架结构，建模过程严格遵循机械设计的装配逻辑，先完成基础框架的基准定位，再逐一搭建杆件、支撑、限位结构，所有零件间的配合关系完全符合实际工装的装配公差要求，无干涉错位问题。渲染环节采用白模工业展示场景，搭配柔和的顶光与侧光组合，清晰呈现架体的立体结构与空间层次，金属框架赋予哑光银白铝合金材质，表面做细微的磨砂质感处理，还原工业铝型材的真实触感，架内存放的异形工件赋予半透明青绿色工程塑料材质，通过材质透明度的调整，既可以清晰展示工件的排布方式，也能直观呈现架体内部的限位支撑结构与工件的贴合关系。结构设计上，整体采用方管搭建的立方体框架作为主体承载结构，底部设置四个可调式支撑脚，可适配不平整的车间地面，保证架体放置的稳定性；框架分层设置横向与纵向的支撑梁，针对所存放的异形工件外形做了专属的卡位设计，每一个工件都有独立的定位槽位，避免周转运输过程中工件发生晃动、磕碰、掉落的问题；框架侧面设置斜向加强筋，提升整体架体的抗扭、抗形变能力，顶部设置吊装挂点，满足车间内行车吊装转运的使用需求。设计思路围绕生产现场的物料周转痛点展开，针对外形不规则、易磕碰划伤的工业零部件，摒弃传统通用托盘的平面存放方式，采用定制化卡位的架体式托盘设计，大幅提升单架的物料存放数量，同时对工件形成全方位的防护，降低物料转运过程中的残次品率；整体架体采用模块化设计思路，所有杆件连接位置均采用标准连接件固定，无需复杂焊接工艺，方便后期根据工件尺寸变化调整架体内部的卡位布局，延长工装的使用寿命，适配多批次不同规格工件的周转存放需求，兼顾结构强度、使用便利性与制造成本的平衡，完全符合汽车零部件、精密注塑件生产车间的工位物料周转使用标准。
